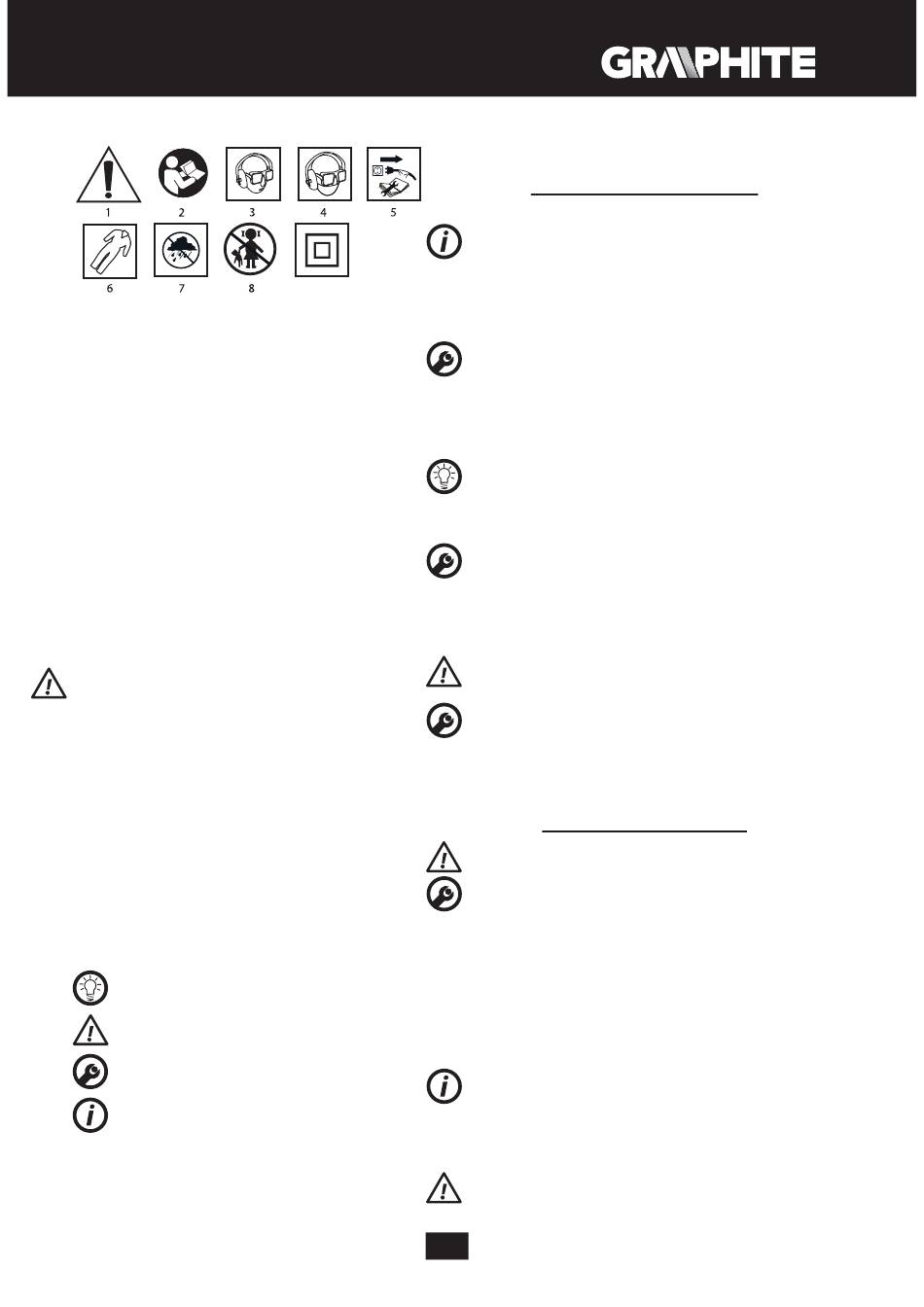

DESCRIPCIÓN DE ICONOS Y GRÁFICOS UTILIZADOS.
¡Atención! Guarde precauciones
1.
Lea el manual de instrucciones, siga las advertencias y las reglas
2.
de seguridad incluidas
Use el equipo de protección personal (gafas de seguridad,
3.
protección auditiva)
Use una máscara contra el polvo.
4.
Desconecte el cable de alimentación antes de realizar tareas de
5.
mantenimiento o reparación.
Use ropa de protección.
6.
Proteja la herramienta contra la humedad.
7.
No deje que los niños se acerquen a la herramienta.
8.
Herramienta de aislamiento clase II
9.
ESTRUCTURA Y APLICACIÓN
La amoladora es una herramienta eléctrica propulsada con motor
monofásico de conmutación. La amoladora se utiliza para pulido
de acabado de las superficies de paredes secas y otras superficies
recubiertas de yeso. La protección móvil de la amoladora se adhiere
perfectamente a cualquier superficie de pared. La amoladora está
equipada con un sistema que permite conectarla al sistema de
extracción de polvo (por ejemplo una bolsa de polvo, aspiradora),
que debe estar conectado durante la operación. La herramienta
tiene aplicación en trabajos de remodelación y cualquier tipo de
trabajos de aficionado (bricolaje).
La amoladora sólo debe utilizarse con un sistema conectado de
extracción de polvo, e.g. bolsa para polvo o aspiradora de taller
adaptada para el polvo de yeso.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se refiere a las piezas de la herramienta
mostradas en la imagen al inicio del folleto.
Sujeción de la bandolera
1.
Tapa del cepillo de carbón
2.
Rueda de ajuste de las revoluciones
3.
Boquilla de extracción de polvo
4.
Bloqueo de interruptor
5.
Interruptor
6.
Rueda de ajuste de succión
7.
Empuñadura adicional
8.
Protección del disco
9.
Disco
10.
* Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ATENCIÓN
ADVERTENCIA
MONTAJE / CONFIGURACIONES
INFORMACIÓN
ÚTILES Y ACCESORIOS
Bolsa para polvo
1.
Boquilla de succión
2.
Bandolera
3.
Empuñadura adicional
4.
9
- 1 ud.
- 1 ud.
- 1 ud.
- 1 ud.
47
Papel de lija (diferente grano) - 14 uds.
5.
Lave hexagonal
6.
Bolsa de transporte
7.
PREPARACIÓN PARA TRABAJAR
MONTAJE DE LA EMPUÑADURA ADICIONAL
Se recomienda utilizar la empuñadura auxiliar de la amoladora.
La empuñadura auxiliar (8) se instala en uno de los orificios en
la carcasa de la amoladora (imagen A). Si sujeta la amoladora
durante el trabajo con ambas manos (utilizando al mismo tiempo la
empuñadura auxiliar) hay menos riesgo de pérdida de control sobre
la herramienta.
SUJECIÓN DE LIJA
La amoladora está equipada con el disco con velcro incluido que
permite un cambio rápido y fácil de lijas.
• Acerque la lija al disco (8) para que sus orificios „a" coincidan con
los orificios del disco de la amoladora y apriétela con fuerza para
asegurar que el polvo se extraiga bien.
• Para quitar la lija debe separarla de un lado y posteriormente tirar
de ella (imagen C).
Debe utilizar el papel de lija perforado para que el polvo pueda
salir por los orificios del disco al dispositivo de extracción de polvo.
Antes de cada cambio de lija, debe limpiar el disco eliminando el
polvo y cualquier suciedad utilizando un cepillo o pincel.
EXTRACCIÓN DE POLVO
• Inserte la punta de la boquilla de succión en la boquilla de
extracción de polvo (4) (imagen D).
• Conectar el otro extremo de la boquilla se succión al sistema de
extracción, e.g. a la bolsa para polvo o a la aspiradora de taller.
• Ajuste la potencia de succión correcta girando la rueda de ajuste
de succión (7) a la izquierda o a la derecha (imagen E).
MONTAJE Y AJUSTE DE LA BANDOLERA
Durante el montaje y ajuste de la bandolera debe desconectar el
motor.
Un adecuado ajuste de la bandolera facilita en gran medida el
trabajo. La bandolera tiene una aplicación especialmente útil para
trabajos en alturas.
• Coloque el mosquetón de la bandolera (15) en la sujeción de la
bandolera (1).
• Con la hebilla de bandolera ajuste la longitud (imagen F).
TRABAJO / CONFIGURACIÓN
La tensión en red debe coincidir con las indicaciones en la placa de
características técnicas de la amoladora.
Puesta en marcha: pulse el interruptor (6).
Desconexión: suelte el interruptor (6).
Bloqueo del interruptor (trabajo continuo)
Puesta en marcha:
• Pulse el interruptor (6) y sujételo en esta posición.
• Pulse el botón de bloqueo del interruptor (5) (imagen G).
• Suelte el interruptor (6).
Desconexión:
• Pulse y suelte el interruptor (6).
AJUSTE DE LA VELOCIDAD DE GIRO
Sobre la carcasa de la amoladora se encuentra la rueda de ajuste
de las revoluciones (3). La velocidad se selecciona de acuerdo a las
necesidades (según la lija, la dureza del material, el tipo de trabajo,
etc.) Al girar la rueda de ajuste de revoluciones (3) aumenta o
disminuye la velocidad del disco (imagen H).
TRABAJO CON LA AMOLADORA
Las superficies trabajadas deben estar secas, sin objetos extraños
insertados como clavos, tornillos, pernos, etc.
- 1 ud.
- 1 ud.
