DITEC SECTOR Montage- Und Wartungshandbuch Seite 36

P

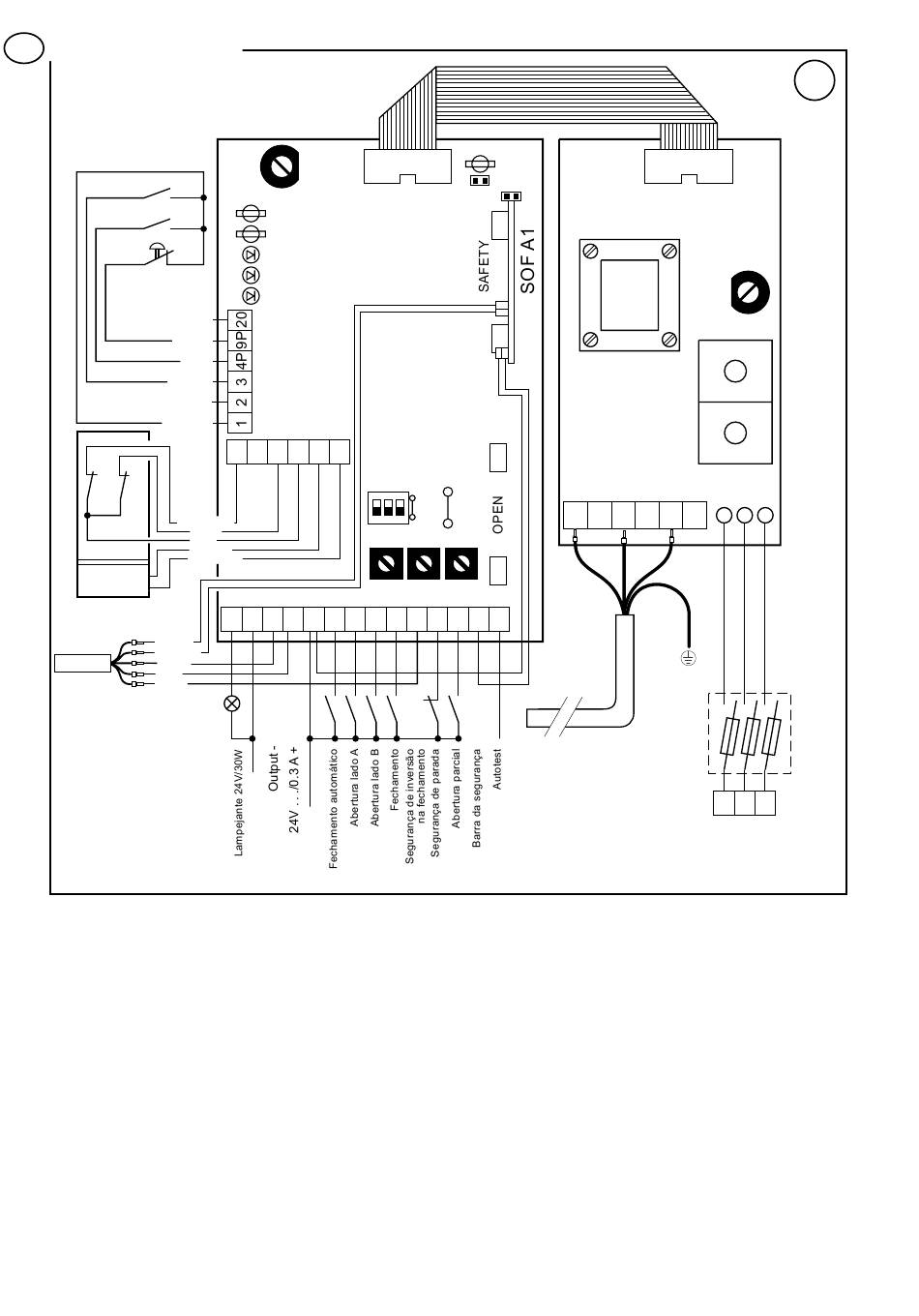

4.3 Quadro eletrônico QE44
*
Com SOFA1 não remover
AP
CH
EMERGÊNCIA
Alaranjado
Branco
Viola
Marrom
Azul
Vermelho
FA FC
Alaranjado
FREIO
Branco
Marrom
A936A
Preto
Azul
Drab
Fim de curso
FA Fim de curso abertura
FC Fim de curso fechamento
Dip switches
Dip 1 Pré-lampejo na abertura
OFF = Ausente
ON = Ativo (3s)
Dip 2 Seleção da velocidade na abertura
OFF = Abertura velocidade padrão (U V W)
ON = Abertura dupla velocidade (X Y Z)
P OFF
OSICIONAR EM VELOCIDADE DUPLA NÃO DISPONÍVEL
Dip 3 Seleção segurança 1-8 na abertura
OFF = segurança excluída na abertura
ON = segurança incluída na abertura
Dip 4 Selecção do travão padrão/activo
ABERTO = travão activo
FECHADO = travão padrão
R 16 Travão redundante
ABERTO = accionado (não disponível)
FECHADO = não accionado
F5
C
N
T
8/40 LD1
FA LD2
FC LD3
13 12 11 0 -F +F
Preto
Azul
Branco
Vermelho
14 0 0 1 1 2 3A 3B 4 8 9 20 40 41
J10
*
J9
J8
ON
R16
1 2 3 4
RP LC TC
Regulagens (trimmer)
RP = Abertura parcial (opcional)
LC = Tempo de pré-lampejo no fechamento (0-15 s)
TC = Tempo de fechamento automático (0-30 s)
Sinalizações (led)
LD1 8/40
LD2 FA ON = fim de curso abertura ativo
LD3 FC ON = fim de curso fechamento ativo
Acessórios de placa
"OPEN" Acessórios de comando - diretamente ligados ao
comando de abertura (1-3): rádio, espira magnética etc.
"SAFETY" Acessórios de segurança – diretamente ligados à
segurança de inversão (1-8) : fotocélulas etc.
P
ARA HABILITAR A ENTRADA
NB PARA SOFA1 J9 NÃO DEVE SER REMOVIDO
- 36 -
F5 = 5A
F4 = 630mA
F4
L3 L2 L1
W Z V Y U X
A931C
Fusíveis
F8 A
T S R
400 V~
OFF = seguranças não interferidas
Lampejo = segurança interferida
ON = comando abertura presente
"SAFETY"
REMOVER A PONTE
0DT717 10/04/2006
18
J9
DITEC S.p.A.
