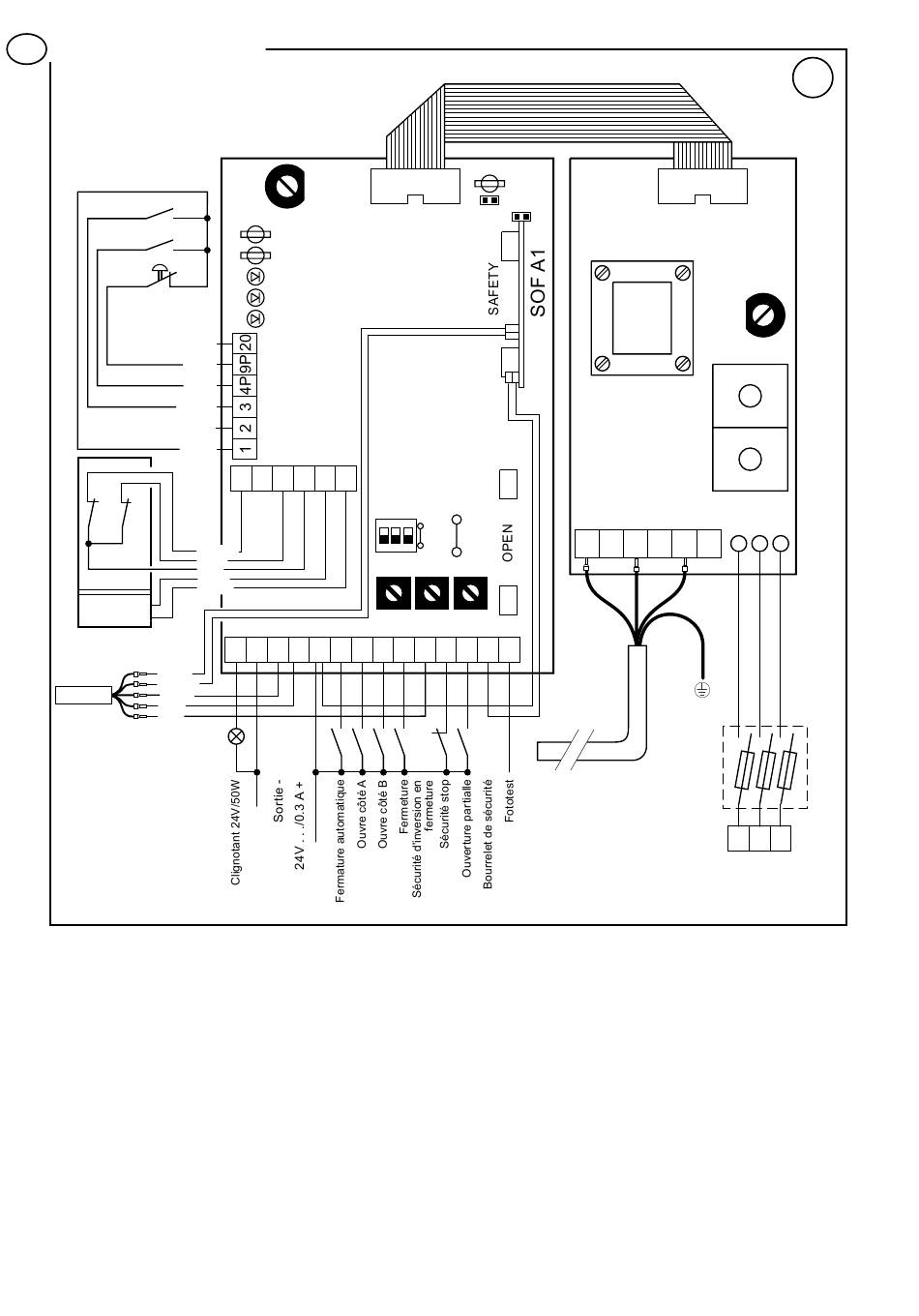

4.3 Tableau électronique QE44
*
Ne pas enlever avec SOFA1
AP
CH
EMERGENZA
Orange
Blanc
Violet
Marron
Bleu
Rouge
FA
FC
FREIN
Blanc
Marron
A936A
Noire
Bleu
Gris
Fin de course
FA Fin de course ouverture
FC Fin de course fermeture
Interrupteurs à positions multiples
Dip 1 Pré-clignotement en ouverture
OFF = Absent
ON = Actif (3s)
Dip 2 Sélection de vitesse en ouverture
OFF = Ouverture vitesse standard (U V W)
ON = Ouverture à double vitesse (X Y Z)
P
OFF
OSITIONNER SUR
DOUBLE VITESSE NON DISPONIBLE
Dip 3 Sélection de sécurité 1-8 en ouverture
OFF = sécurité en ouverture exclue
ON = sécurité en ouverture incluse
Dip 4 Sélection frein standard/activé
OUVERT = frein actif
FERMÉ = frein standard
R 16 Frein redondant
OUVERT = activé (Non disponible)
FERMÉ = non activé
F5
C
N
T
8/40
LD1
FA
LD2
FC
LD3
13 12 11 0 -F +F
Orange
Noire
Bleu
Blanc
Rouge
14 0 0 1 1 2 3A 3B 4 8 9 20 40 41
J10
*
J9
J8
ON
R16
1 2 3 4
RP
LC
TC
Réglages (trimmer)
RP = Ouverture partielle (en option)
LC = Temps de pré-clignotement en fermeture (0-15 s)
TC = Temps de fermeture automatique (0-30 s)
Signalisations (led)
LD1 8/40
LD2 FA ON = fin de course ouverture actif
LD3 FC ON = fin de course fermeture actif
Accessoires à carte
"OPEN" Accessoires de commande - directement raccordés à
la commande d'ouverture (1-3): radio, spire magnétique, etc.
"SAFETY" Accessoires de sécurité - directement raccordés à
la sécurité d'inversion (1-8) : photocellules, etc.
P
OUR AUTORISER L
NB N
E DOIT PAS ETRE ENLEVE POUR
- 18 -
F5 = 5A
F4 = 630mA
F4
L3 L2 L1
W Z V Y U X
A931C
Fusibles
F8 A
T S R
OFF = sécurités non intervenues
Clignotement = sécurité intervenue
ON = commande ouverture présente
'
"SAFETY"
ENTREE
RETIRER LE PONT
SOFA1 J9
0DT717 10/04/2006
