HomeMatic HM-Sen-RD-O Bedienungsanleitung Seite 5

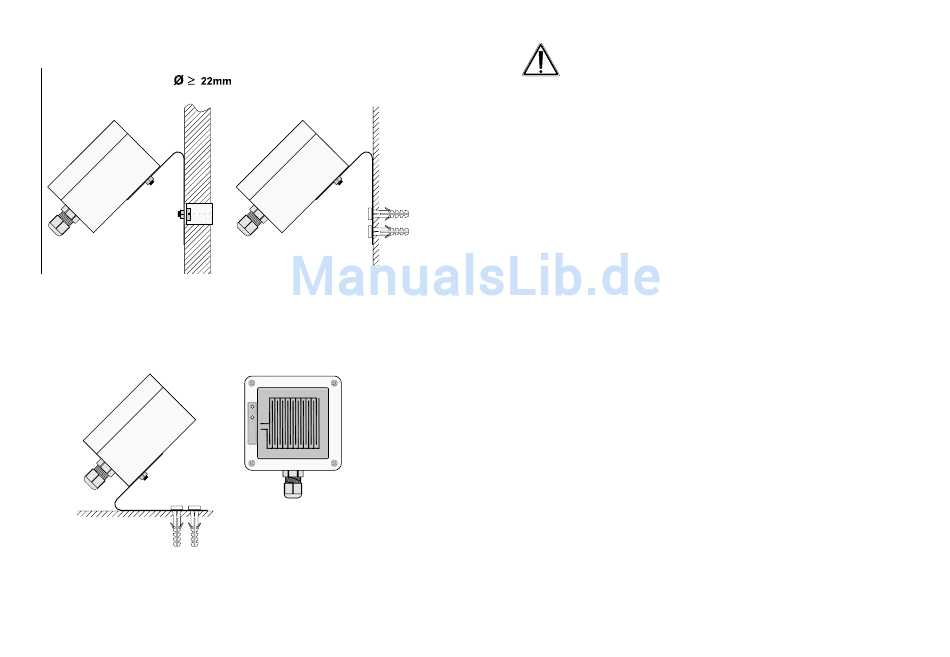

Montagevarianten
A
B
Mastmontage
A
B
Montage auf
waagerechter
Fläche
8
A
B
Wandmontage
A
B
Einbaulage: Kabeldurch-
führung unten; LED-
Sichtfenser links
Spannungsversorgung
Die Spannungsversorgung erfolgt über ein abgesetztes
Netzteil, das eine Gleichspannung von 7,5 bis 30 V
abgeben muss. Das Gerät hat eine maximale Stromaufnah-
me von 250 mA. Dabei kann z.B. ein Steckernetzteil oder
ein wasserdichter Außen-Transformator mit Gleichspan-
nungsausgang zum Einsatz kommen. Steckernetzteile
dürfen aber nur in trockenen Innenräumen zum Einsatz
kommen!
• Legen Sie eine wasserdichte Leitung (max. Durchmesser 5 mm)
vom Netzteilstandort bis zum Standort des Regenmelders und fi-
xieren Sie diese am Gebäude (z.B. mit Nagelschellen). Besonders
wichtig ist eine sichere Kabelfixierung in unmittelbarer Nähe des
Regensensors, um jegliche Zugbelastung auf die Kabeldurchfüh-
rung zu vermeiden.
• Schrauben Sie die Kabeldurchführung am Regensensor auf und
entfernen Sie den Gehäusedeckel durch Lösen der vier Gehäuse-
schrauben.
• Führen Sie die Stromversorgungsleitung durch die Kabeldurch-
führung in das Gehäuse, isolieren Sie die Enden auf 5 mm ab und
schließen Sie die Leitung polrichtig an KL 1 an.
9
