HomeMatic HmIP-STHO Montage- Und Bedienungsanleitung
Temperatur- und
luftfeuchtigkeitssensor – außen
Verwandte Anleitungen für HomeMatic HmIP-STHO
Inhaltszusammenfassung für HomeMatic HmIP-STHO

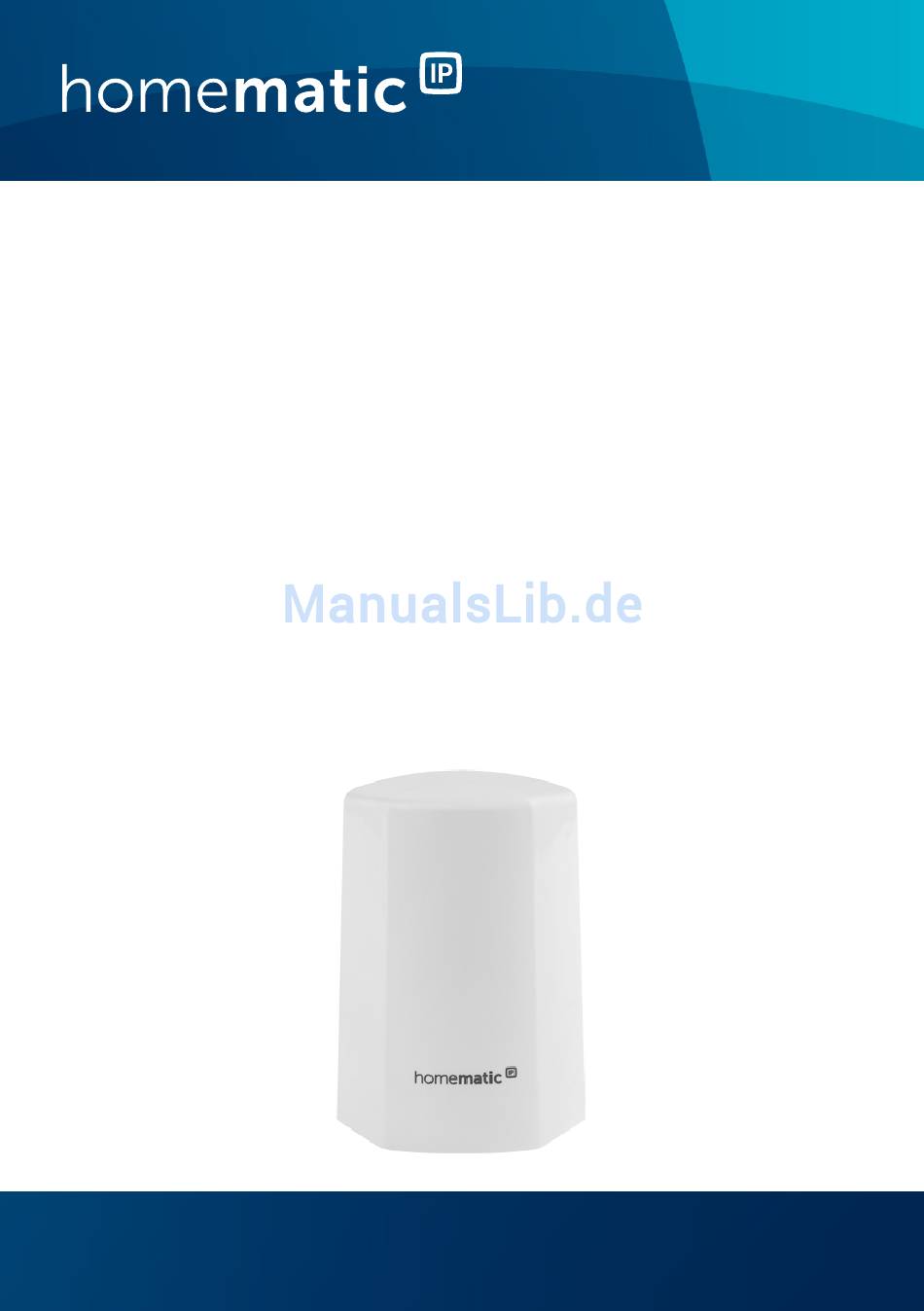

- Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Temperatur- und S. 2 Luftfeuchtigkeitssensor – außen Temperature and Humidity p. 24 Sensor – outdoor HmIP-STHO...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Temperatur- und Luftfeuchtigkeitssensor – außen Schrauben 3,0 x 30 mm Dübel 5 mm 1,5 V LR6/Mignon/AA Batterien Bedienungsanleitung Dokumentation © 2017 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........8 Gefahrenhinweise ............8 Funktion und Geräteübersicht ........10 Allgemeine Systeminformationen ......11 Montage ................11 Allgemeine Montagehinweise ........... 11 Wandmontage ..............12 Inbetriebnahme .............. 13 Batterien wechseln ............15 Fehlerbehebung .............16 Schwache Batterien ............16 Duty Cycle ................17 Fehlercodes und Blinkfolgen ..........18 Wiederherstellung der Werkseinstellungen ..... -
Seite 8: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 9 Gefahrenhinweise Betreiben Sie das Gerät an einem witterungsge- schützten Standort. Setzen Sie es keinem Einfluss von Vibrationen, ständiger Sonnen- und anderer Wärmeeinstrahlung und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos liegen.
-
Seite 10: Funktion Und Geräteübersicht
– außen misst die Temperatur und Luftfeuchtigkeit im Außenbereich. Die Messwerte werden zyklisch an den Homematic IP Access Point sowie an die Homematic IP App übermittelt. Über die App sind Sie jederzeit mit einem Blick auf den Homescreen nicht nur über die Temperatur, sondern auch über die aktuelle Luftfeuchtigkeit informiert. -
Seite 11: Allgemeine Systeminformationen
Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfor- tabel und individuell per Smartphone über die Homema- tic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Homematic... -
Seite 12: Wandmontage
Montage Achten Sie bei der Auswahl des Montageortes und beim Bohren in der Nähe vorhandener Schalter oder Steckdosen auf den Verlauf elektri- scher Leitungen bzw. auf vorhandene Versor- gungsleitungen. Der Montageort sollte witterungsgeschützt und frei von direkter Sonnen- und anderer Wärme- strahlung sein. -
Seite 13: Inbetriebnahme
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Inbetriebnahme beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. - Seite 14 Inbetriebnahme Zum Anlernen des Temperatur- und Luftfeuchtigkeitssen- sors gehen Sie wie folgt vor: • Öffnen Sie die Homematic IP App auf Ihrem Smartphone. • Wählen Sie den Menüpunkt „Gerät anlernen“ aus. Ziehen Sie ggf. die Abdeckkappe (A) ab (s. Abbil- •...
-
Seite 15: Batterien Wechseln
Batterien wechseln Leuchtet die Geräte-LED (C) rot, versuchen Sie es erneut. • Wählen Sie in der App aus, in welcher Anwen- dung (z. B. Raumklima) Sie Ihr Gerät verwenden möchten. • Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät. -
Seite 16: Fehlerbehebung
Fehlerbehebung Nach dem Einlegen der Batterien führt der Temperatur- und Luftfeuchtigkeitssensor zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisie- rung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten (s. „8.3 Fehlercodes und Blinkfolgen“ auf Seite 18). Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. -
Seite 17: Duty Cycle
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 18: Fehlercodes Und Blinkfolgen
Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Schnelles Konfigura- Warten Sie, bis die oranges tionsdaten Übertragung been- Blinken werden über- det ist. tragen 1x langes Vorgang Sie können mit der grünes bestätigt Bedienung fortfah- Leuchten (Anlernen oder ren. Werkseinstel- lungen) 1x langes Vorgang fehl- Versuchen Sie es... - Seite 19 Fehlerbehebung Kurzes Anlernmodus Geben Sie die letzten oranges aktiv vier Ziffern der Ge- Blinken (für 3 Minuten) räte-Seriennummer (alle 10 s) zur Bestätigung ein (s. „6 Inbetriebnah- me“ auf Seite 13). 6x langes Gerät defekt Achten Sie auf die rotes Blinken Anzeige in Ihrer App oder wenden Sie sich an Ihren Fach-...
-
Seite 20: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Gerätes können wie- derhergestellt werden. Dabei gehen alle Einstel- lungen verloren. Um die Werkseinstellungen des Temperatur- und Luft- feuchtigkeitssensors wiederherzustellen, gehen Sie wie folgt vor: Ziehen Sie die Abdeckkappe (A) ab (s. Abbil- •... -
Seite 21: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Das Gerät ist für Sie bis auf einen eventuell erforder- lichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, tro- ckenen und fusselfreien Tuch. Für die Entfernung von stärke- ren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. -
Seite 22: Technische Daten
Technische Daten Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-STHO der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de Technische Daten Geräte-Kurzbezeichnung: HmIP-STHO Versorgungsspannung:... - Seite 23 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 43 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
