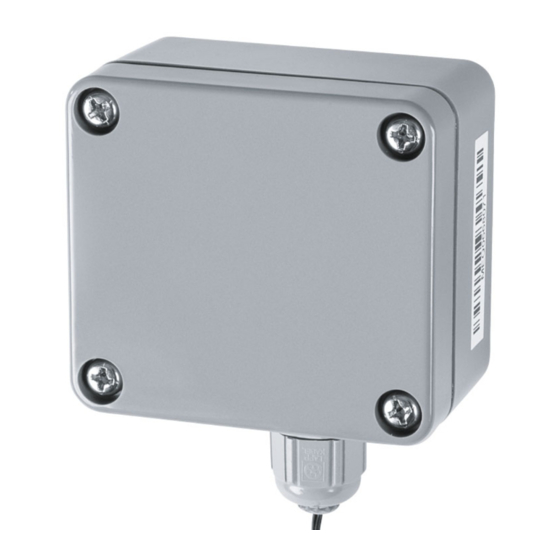

HomeMatic HM-WDS30-T-O Montage- Und Bedienungsanleitung
Funk-temperatursensor außen (otc)
Verwandte Anleitungen für HomeMatic HM-WDS30-T-O
Inhaltszusammenfassung für HomeMatic HM-WDS30-T-O
- Seite 1 Montage- und Bedienungsanleitung Funk-Temperatursensor außen (OTC) HM-WDS30-T-O Seite 4 - 15 Installation and Operating Manual Outside radio-controlled temperature sensor (OTC) HM-WDS30-T-O Seite 16 - 27...
- Seite 2 2. Ausgabe Deutsch, Dezember 2008 Dokumentation © 2007 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
- Seite 3 2. English edition, Dezember 2008 Documentation © 2007 eQ-3 Ltd., Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using electro- nic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.
-
Seite 4: Inhaltsverzeichnis
Funktion......6 Allgemeine Systeminformation zu HomeMatic 7 Allgemeine Hinweise zum Funkbetrieb ..8 Montage und Inbetriebnahme . -
Seite 5: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. -
Seite 6: Funktion
Funktion Funk-Sensoren übermitteln ihre Messdaten an die an sie angelernten HomeMatic-Komponenten. Dies können Anzeigeeinheiten, Aktoren oder die Home- Matic-Zentrale sein. Der Sensor übermittelt seine Daten nicht permanent sondern zyklisch in einem Intervall von zwischen 120 und 180 Sekunden. Der Funk-Temperatursensor WDS30-T-O besitzt einen abgesetzten Temperaturfühler mit einer 3 m... -
Seite 7: Allgemeine Systeminformation Zu Homematic
(B) – Abgesetzter Temperaturfühler (C) – Anlerntaste (D) – Befestigungsbohrungen Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersys- tems und arbeitet mit dem bidirektionalen BidCoS ® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des... -
Seite 8: Allgemeine Hinweise Zum Funkbetrieb
Welcher weitergehende Funktions- umfang sich damit ergibt, und welche Zusatzfunkti- onen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic Systemhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com. -
Seite 9: Montage Und Inbetriebnahme
Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com. Montage und Inbetriebnahme 6.1 Montage Sie können den Sensor durch Schrauben am ge- wünschten Ort befestigen. -
Seite 10: Batterien Einlegen Und Wechseln
6.2 Batterien einlegen und wechseln 6.2.1 Batterien einlegen Lösen Sie die vier Deckelschrauben des Geräte- gehäuses und nehmen Sie den Deckel ab. Legen Sie die Batterien polrichtig (siehe Polaritätsmarkie- rungen) in den Batteriehalter ein. Zwischen Gehäusedeckel und Gehäuse- unterteil befindet sich eine Neoprendichtung! Beachten Sie beim Wiederaufsetzen des Gehäuse- deckels den richtigen Sitz dieser Dichtung, da sonst u.U. -
Seite 11: Anlernen
Anzeigeeinheit zeigen den niedrigen Batteriestand der an sie angelernten Sensoren an! Wechseln Sie bei Bedarf die Batterien des Sensors. Gehen Sie dabei so vor wie unter „Batterien Einle- gen“ beschrieben. 6.3 Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen! Zum Anlernen müssen beide zu verknüpfende Geräte in den Anlernmodus gebracht werden. -
Seite 12: Zurücksetzen In Den Auslieferungszustand
Bringen Sie zunächst den gewünschten Empfänger in den Anlernmodus und drücken Sie dann den Anlerntaster (C) am Sensor. Damit ist der Anlern- vorgang abgeschlossen. Zwischen Gehäusedeckel und Gehäuseunterteil befindet sich eine Neoprendichtung! Beachten Sie beim Wiederaufsetzen des Gehäusedeckels den richtigen Sitz dieser Dichtung, da sonst u.U. Wasser ins Gehäuse dringen kann. -
Seite 13: Wartung Und Reinigung
Wartung und Reinigung Das Produkt ist für Sie bis auf einen eventuell erfor- derlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sau- beren, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser ange- feuchtet werden. -
Seite 14: Technische Daten
Technische Daten Temperaturbereich: -19,9 °C bis 79,9 °C Genauigkeit: ±1 °C Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 300 m Stromversorgung: 2 x LR03 (Micro) Batterielebensdauer: bis zu 2,5 Jahre Schutzart: IP65 Gehäuse: Gehäusefarben: Dunkelgrau Abmessungen: 58 x 63 x 35 mm (H x B x T) Gewicht: 95 g (ohne Batterie) - Seite 15 Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elek- tronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altge- räte über die örtlichen Sammelstellen für Elektronik- Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 28 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
