PROGRAMMIERUNG (PROG)
Nach der Einstellung des Wertes und Druck auf die ENTER-Taste wird
der gemessene Tankinhalt = 100% gesetzt und im Display wird der zu-
letzt ausgewählte Wert einer Motorüberwachungsfunktion (z.B.: Öl-
druck) angezeigt.

Drehzahlmesser programmieren

Signalquelle Induktivgeber

Bei Anschluss eines Induktivgebers muss am LOGIC COMBI die Im-
pulszahl pro Umdrehung eingestellt werden.
Nehmen Sie diese Einstellung wie folgt vor:

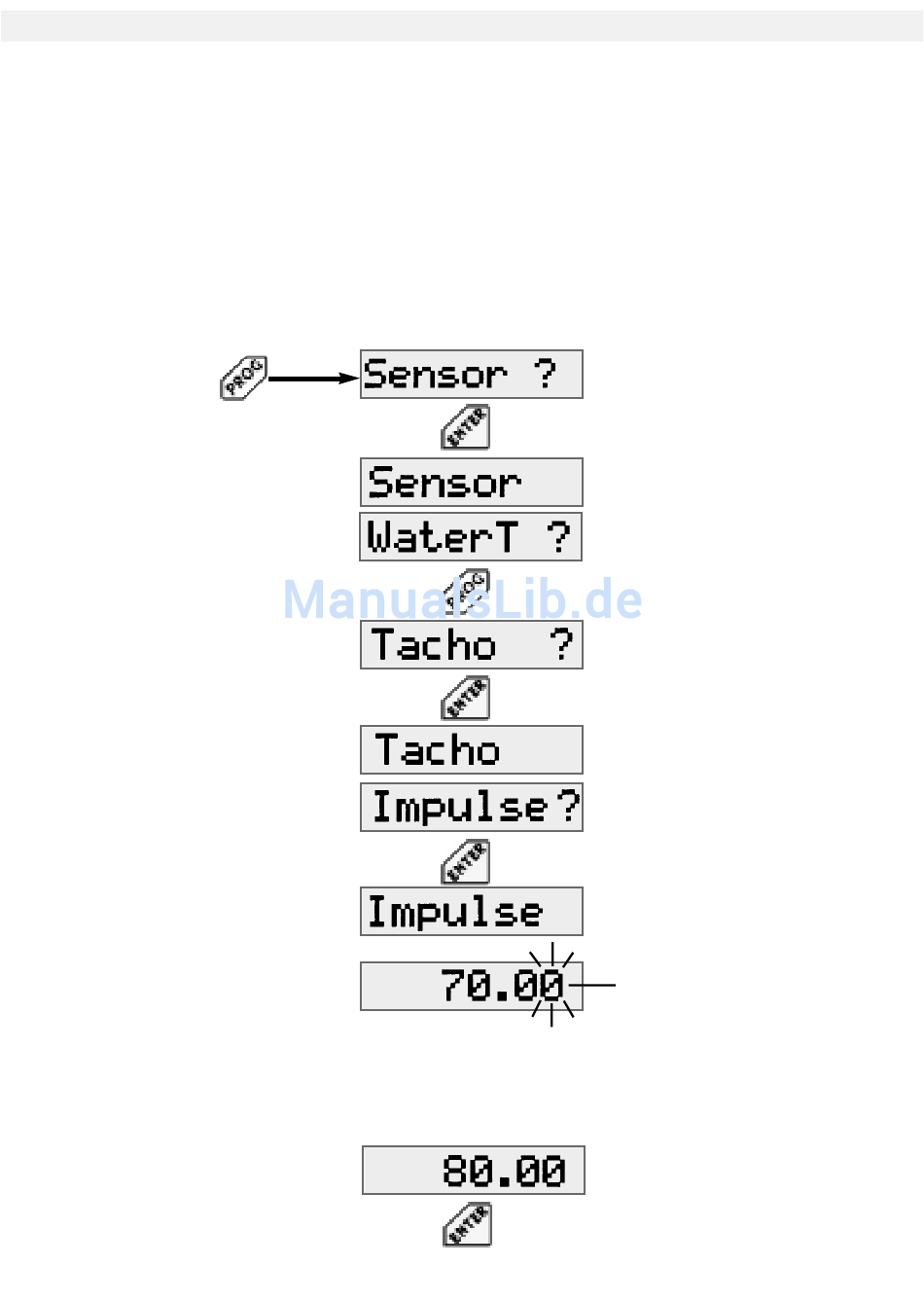

drücken (6x) bis:
Die letzte Ziffer der eingestellten Impulszahl (hier 70,00) blinkt. Wählen
Sie die entsprechende Ziffer mit der MODE-Taste aus, und verändern
Sie den Wert mit den PFEIL-Tasten, bis die korrekte Impulszahl (hier
80,00) eingestellt ist.
32
