Utbyte
1

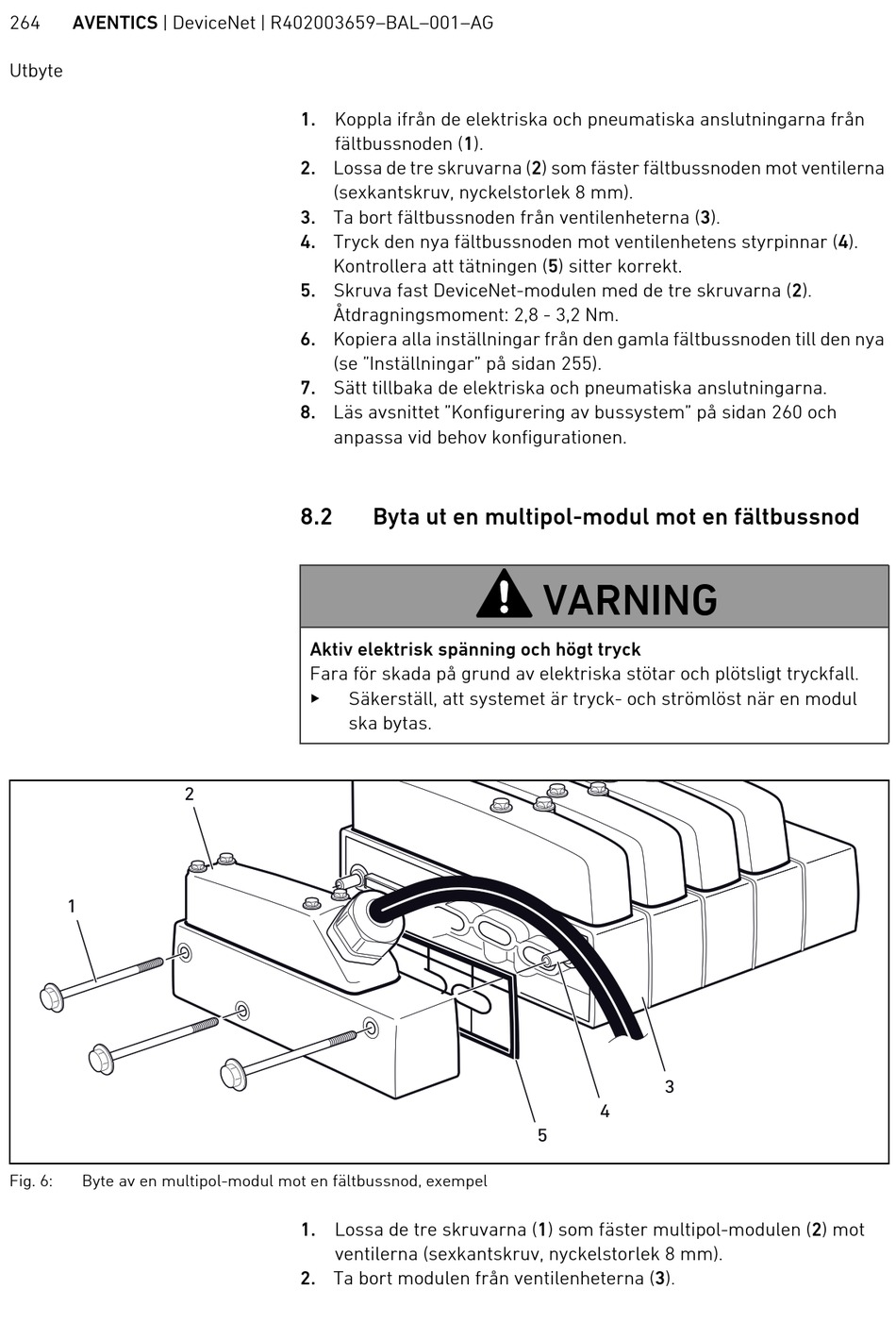

Fig. 6: Byte av en multipol-modul mot en fältbussnod, exempel
1. Koppla ifrån de elektriska och pneumatiska anslutningarna från
fältbussnoden (1).
2. Lossa de tre skruvarna (2) som fäster fältbussnoden mot ventilerna
(sexkantskruv, nyckelstorlek 8 mm).
3. Ta bort fältbussnoden från ventilenheterna (3).
4. Tryck den nya fältbussnoden mot ventilenhetens styrpinnar (4).
Kontrollera att tätningen (5) sitter korrekt.
5. Skruva fast DeviceNet-modulen med de tre skruvarna (2).
Åtdragningsmoment: 2,8 - 3,2 Nm.
6. Kopiera alla inställningar från den gamla fältbussnoden till den nya
(se "Inställningar" på sidan 255).
7. Sätt tillbaka de elektriska och pneumatiska anslutningarna.
8. Läs avsnittet "Konfigurering av bussystem" på sidan 260 och
anpassa vid behov konfigurationen.
8.2
Aktiv elektrisk spänning och högt tryck
Fara för skada på grund av elektriska stötar och plötsligt tryckfall.
O
Säkerställ, att systemet är tryck- och strömlöst när en modul
ska bytas.
2
1. Lossa de tre skruvarna (1) som fäster multipol-modulen (2) mot
ventilerna (sexkantskruv, nyckelstorlek 8 mm).
2. Ta bort modulen från ventilenheterna (3).
Byta ut en multipol-modul mot en fältbussnod
