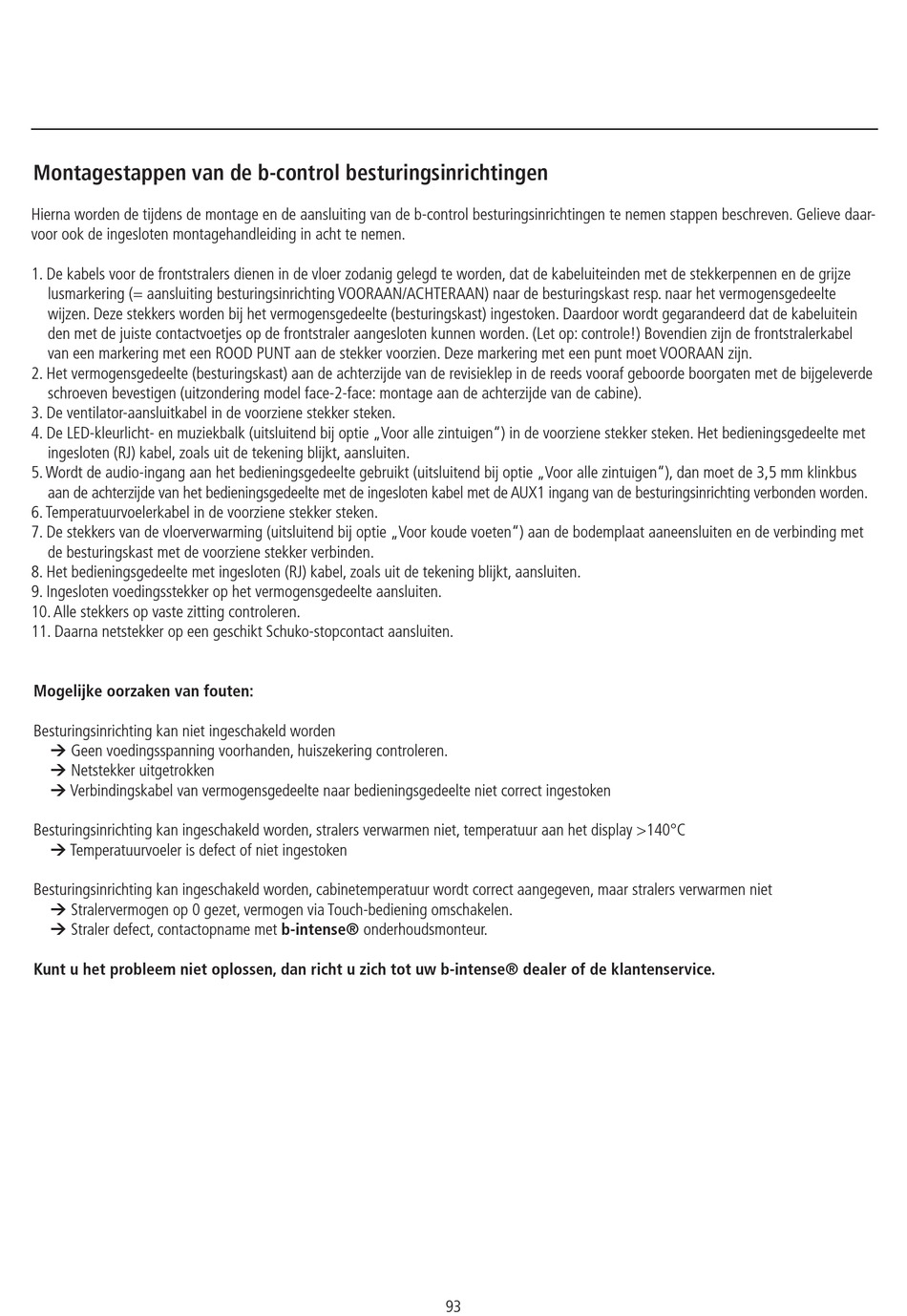

Montagestappen van de b-control besturingsinrichtingen
Hierna worden de tijdens de montage en de aansluiting van de b-control besturingsinrichtingen te nemen stappen beschreven. Gelieve daar-
voor ook de ingesloten montagehandleiding in acht te nemen.
1. De kabels voor de frontstralers dienen in de vloer zodanig gelegd te worden, dat de kabeluiteinden met de stekkerpennen en de grijze
lusmarkering (= aansluiting besturingsinrichting VOORAAN/ACHTERAAN) naar de besturingskast resp. naar het vermogensgedeelte
wijzen. Deze stekkers worden bij het vermogensgedeelte (besturingskast) ingestoken. Daardoor wordt gegarandeerd dat de kabeluitein
den met de juiste contactvoetjes op de frontstraler aangesloten kunnen worden. (Let op: controle!) Bovendien zijn de frontstralerkabel
van een markering met een ROOD PUNT aan de stekker voorzien. Deze markering met een punt moet VOORAAN zijn.
2. Het vermogensgedeelte (besturingskast) aan de achterzijde van de revisieklep in de reeds vooraf geboorde boorgaten met de bijgeleverde
schroeven bevestigen (uitzondering model face-2-face: montage aan de achterzijde van de cabine).
3. De ventilator-aansluitkabel in de voorziene stekker steken.
4. De LED-kleurlicht- en muziekbalk (uitsluitend bij optie „Voor alle zintuigen") in de voorziene stekker steken. Het bedieningsgedeelte met
ingesloten (RJ) kabel, zoals uit de tekening blijkt, aansluiten.
5. Wordt de audio-ingang aan het bedieningsgedeelte gebruikt (uitsluitend bij optie „Voor alle zintuigen"), dan moet de 3,5 mm klinkbus
aan de achterzijde van het bedieningsgedeelte met de ingesloten kabel met de AUX1 ingang van de besturingsinrichting verbonden worden.
6. Temperatuurvoelerkabel in de voorziene stekker steken.
7. De stekkers van de vloerverwarming (uitsluitend bij optie „Voor koude voeten") aan de bodemplaat aaneensluiten en de verbinding met
de besturingskast met de voorziene stekker verbinden.
8. Het bedieningsgedeelte met ingesloten (RJ) kabel, zoals uit de tekening blijkt, aansluiten.
9. Ingesloten voedingsstekker op het vermogensgedeelte aansluiten.
10. Alle stekkers op vaste zitting controleren.
11. Daarna netstekker op een geschikt Schuko-stopcontact aansluiten.
Mogelijke oorzaken van fouten:
Besturingsinrichting kan niet ingeschakeld worden
 Geen voedingsspanning voorhanden, huiszekering controleren.
 Netstekker uitgetrokken
 Verbindingskabel van vermogensgedeelte naar bedieningsgedeelte niet correct ingestoken
Besturingsinrichting kan ingeschakeld worden, stralers verwarmen niet, temperatuur aan het display >140°C
 Temperatuurvoeler is defect of niet ingestoken
Besturingsinrichting kan ingeschakeld worden, cabinetemperatuur wordt correct aangegeven, maar stralers verwarmen niet
 Stralervermogen op 0 gezet, vermogen via Touch-bediening omschakelen.
 Straler defect, contactopname met b-intense® onderhoudsmonteur.
Kunt u het probleem niet oplossen, dan richt u zich tot uw b-intense® dealer of de klantenservice.
