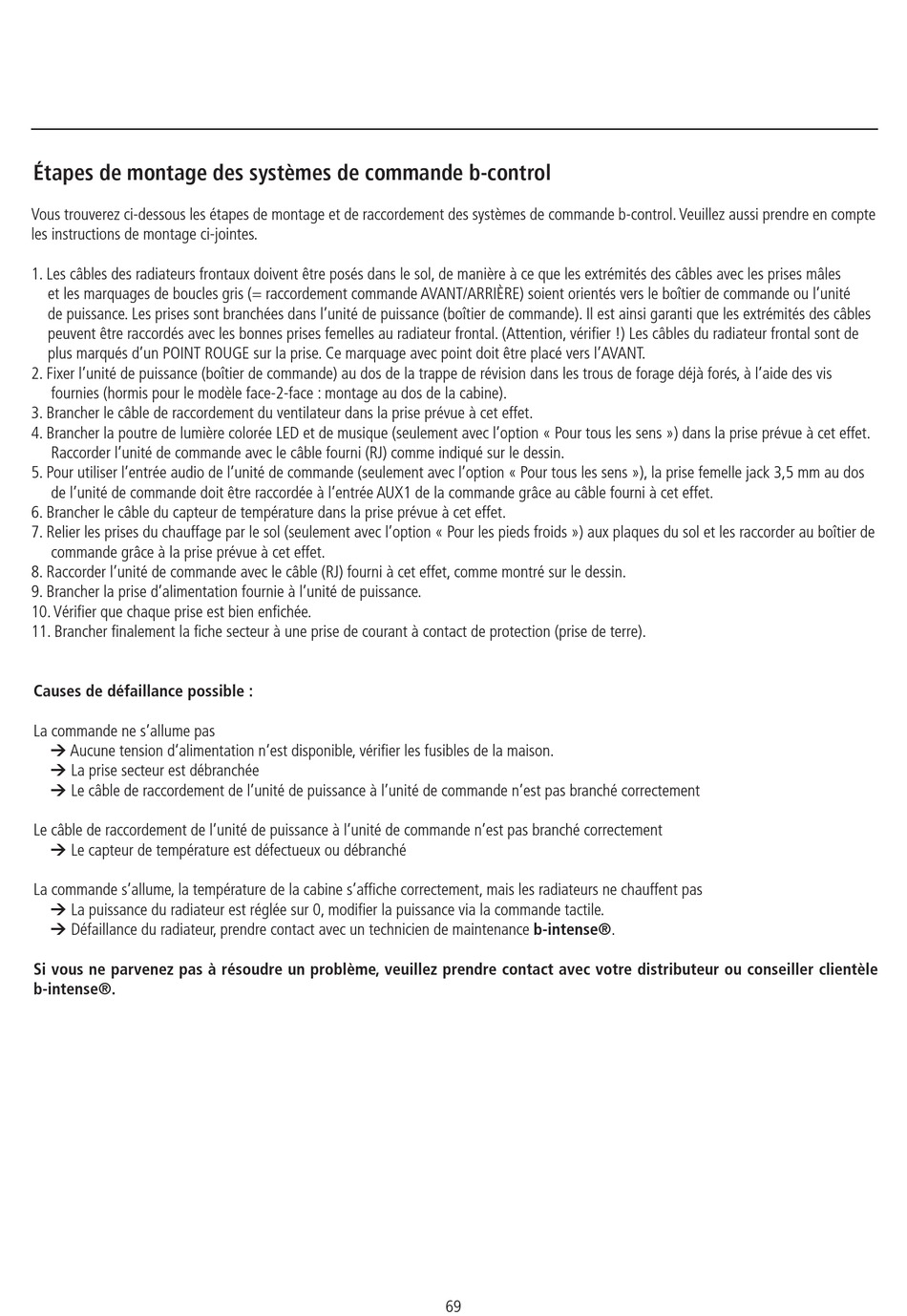

b-intense b-control Deluxe Bedienungsanleitung Seite 69

Étapes de montage des systèmes de commande b-control
Vous trouverez ci-dessous les étapes de montage et de raccordement des systèmes de commande b-control. Veuillez aussi prendre en compte
les instructions de montage ci-jointes.
1. Les câbles des radiateurs frontaux doivent être posés dans le sol, de manière à ce que les extrémités des câbles avec les prises mâles
et les marquages de boucles gris (= raccordement commande AVANT/ARRIÈRE) soient orientés vers le boîtier de commande ou l'unité
de puissance. Les prises sont branchées dans l'unité de puissance (boîtier de commande). Il est ainsi garanti que les extrémités des câbles
peuvent être raccordés avec les bonnes prises femelles au radiateur frontal. (Attention, vérifier !) Les câbles du radiateur frontal sont de
plus marqués d'un POINT ROUGE sur la prise. Ce marquage avec point doit être placé vers l'AVANT.
2. Fixer l'unité de puissance (boîtier de commande) au dos de la trappe de révision dans les trous de forage déjà forés, à l'aide des vis
fournies (hormis pour le modèle face-2-face : montage au dos de la cabine).
3. Brancher le câble de raccordement du ventilateur dans la prise prévue à cet effet.
4. Brancher la poutre de lumière colorée LED et de musique (seulement avec l'option « Pour tous les sens ») dans la prise prévue à cet effet.
Raccorder l'unité de commande avec le câble fourni (RJ) comme indiqué sur le dessin.
5. Pour utiliser l'entrée audio de l'unité de commande (seulement avec l'option « Pour tous les sens »), la prise femelle jack 3,5 mm au dos
de l'unité de commande doit être raccordée à l'entrée AUX1 de la commande grâce au câble fourni à cet effet.
6. Brancher le câble du capteur de température dans la prise prévue à cet effet.
7. Relier les prises du chauffage par le sol (seulement avec l'option « Pour les pieds froids ») aux plaques du sol et les raccorder au boîtier de
commande grâce à la prise prévue à cet effet.
8. Raccorder l'unité de commande avec le câble (RJ) fourni à cet effet, comme montré sur le dessin.
9. Brancher la prise d'alimentation fournie à l'unité de puissance.
10. Vérifier que chaque prise est bien enfichée.
11. Brancher finalement la fiche secteur à une prise de courant à contact de protection (prise de terre).
Causes de défaillance possible :
La commande ne s'allume pas
 Aucune tension d'alimentation n'est disponible, vérifier les fusibles de la maison.
 La prise secteur est débranchée
 Le câble de raccordement de l'unité de puissance à l'unité de commande n'est pas branché correctement
Le câble de raccordement de l'unité de puissance à l'unité de commande n'est pas branché correctement
 Le capteur de température est défectueux ou débranché
La commande s'allume, la température de la cabine s'affiche correctement, mais les radiateurs ne chauffent pas
 La puissance du radiateur est réglée sur 0, modifier la puissance via la commande tactile.
 Défaillance du radiateur, prendre contact avec un technicien de maintenance b-intense®.
Si vous ne parvenez pas à résoudre un problème, veuillez prendre contact avec votre distributeur ou conseiller clientèle
b-intense®.
