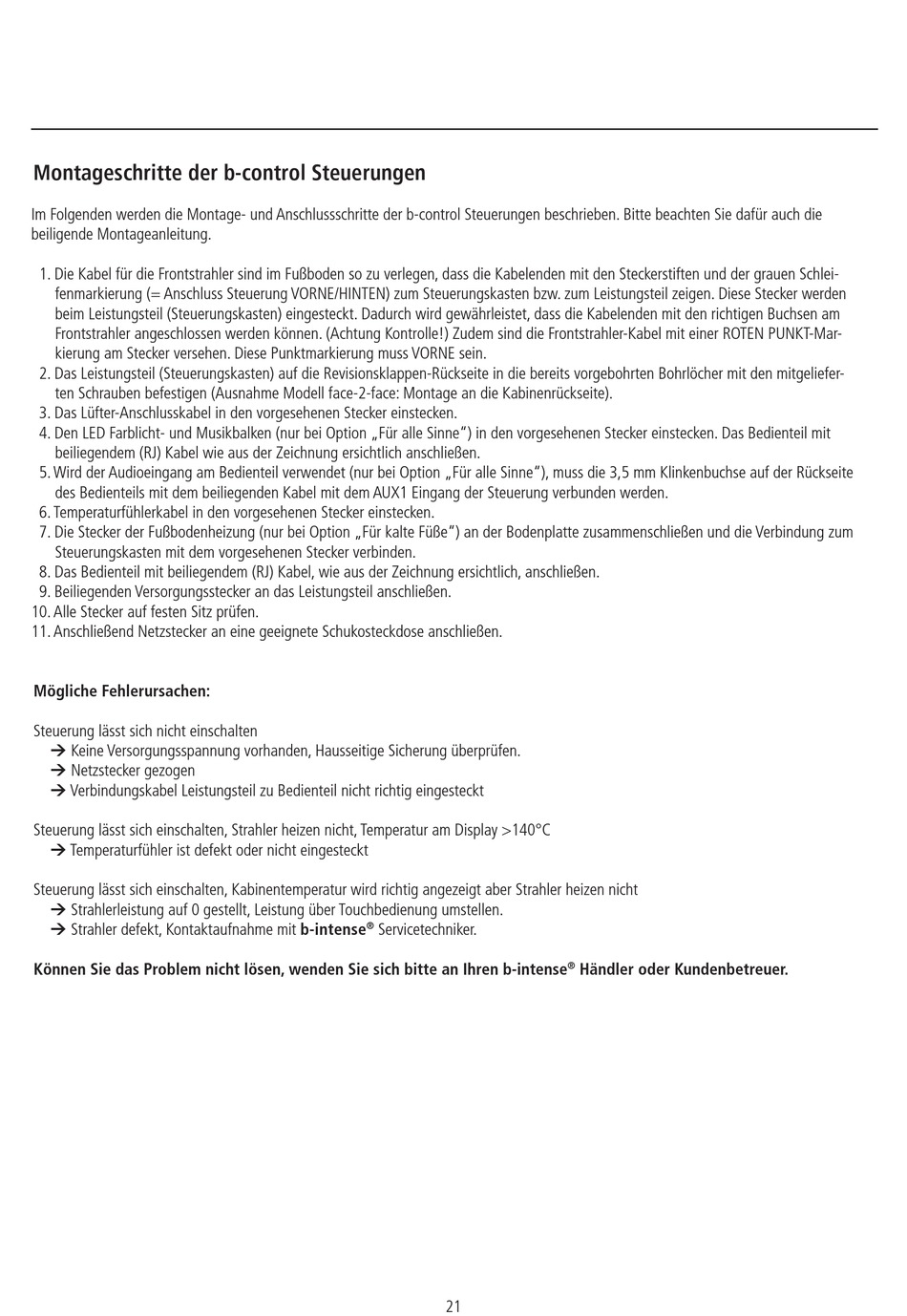

Montageschritte der b-control Steuerungen
Im Folgenden werden die Montage- und Anschlussschritte der b-control Steuerungen beschrieben. Bitte beachten Sie dafür auch die
beiligende Montageanleitung.
1. Die Kabel für die Frontstrahler sind im Fußboden so zu verlegen, dass die Kabelenden mit den Steckerstiften und der grauen Schlei-
fenmarkierung (= Anschluss Steuerung VORNE/HINTEN) zum Steuerungskasten bzw. zum Leistungsteil zeigen. Diese Stecker werden
beim Leistungsteil (Steuerungskasten) eingesteckt. Dadurch wird gewährleistet, dass die Kabelenden mit den richtigen Buchsen am
Frontstrahler angeschlossen werden können. (Achtung Kontrolle!) Zudem sind die Frontstrahler-Kabel mit einer ROTEN PUNKT-Mar-
kierung am Stecker versehen. Diese Punktmarkierung muss VORNE sein.
2. Das Leistungsteil (Steuerungskasten) auf die Revisionsklappen-Rückseite in die bereits vorgebohrten Bohrlöcher mit den mitgeliefer-
ten Schrauben befestigen (Ausnahme Modell face-2-face: Montage an die Kabinenrückseite).
3. Das Lüfter-Anschlusskabel in den vorgesehenen Stecker einstecken.
4. Den LED Farblicht- und Musikbalken (nur bei Option „Für alle Sinne") in den vorgesehenen Stecker einstecken. Das Bedienteil mit
beiliegendem (RJ) Kabel wie aus der Zeichnung ersichtlich anschließen.
5. Wird der Audioeingang am Bedienteil verwendet (nur bei Option „Für alle Sinne"), muss die 3,5 mm Klinkenbuchse auf der Rückseite
des Bedienteils mit dem beiliegenden Kabel mit dem AUX1 Eingang der Steuerung verbunden werden.
6. Temperaturfühlerkabel in den vorgesehenen Stecker einstecken.
7. Die Stecker der Fußbodenheizung (nur bei Option „Für kalte Füße") an der Bodenplatte zusammenschließen und die Verbindung zum
Steuerungskasten mit dem vorgesehenen Stecker verbinden.
8. Das Bedienteil mit beiliegendem (RJ) Kabel, wie aus der Zeichnung ersichtlich, anschließen.
9. Beiliegenden Versorgungsstecker an das Leistungsteil anschließen.
10. Alle Stecker auf festen Sitz prüfen.
11. Anschließend Netzstecker an eine geeignete Schukosteckdose anschließen.
Mögliche Fehlerursachen:
Steuerung lässt sich nicht einschalten
Keine Versorgungsspannung vorhanden, Hausseitige Sicherung überprüfen.
Netzstecker gezogen
Verbindungskabel Leistungsteil zu Bedienteil nicht richtig eingesteckt
Steuerung lässt sich einschalten, Strahler heizen nicht, Temperatur am Display >140°C
Temperaturfühler ist defekt oder nicht eingesteckt
Steuerung lässt sich einschalten, Kabinentemperatur wird richtig angezeigt aber Strahler heizen nicht
Strahlerleistung auf 0 gestellt, Leistung über Touchbedienung umstellen.
Strahler defekt, Kontaktaufnahme mit b-intense
Können Sie das Problem nicht lösen, wenden Sie sich bitte an Ihren b-intense
®
Servicetechniker.
21
Händler oder Kundenbetreuer.
®
