Einbauen Der Festplattenbaugruppe - Dell OptiPlex 7070 Ultra Servicehandbuch

Schritte

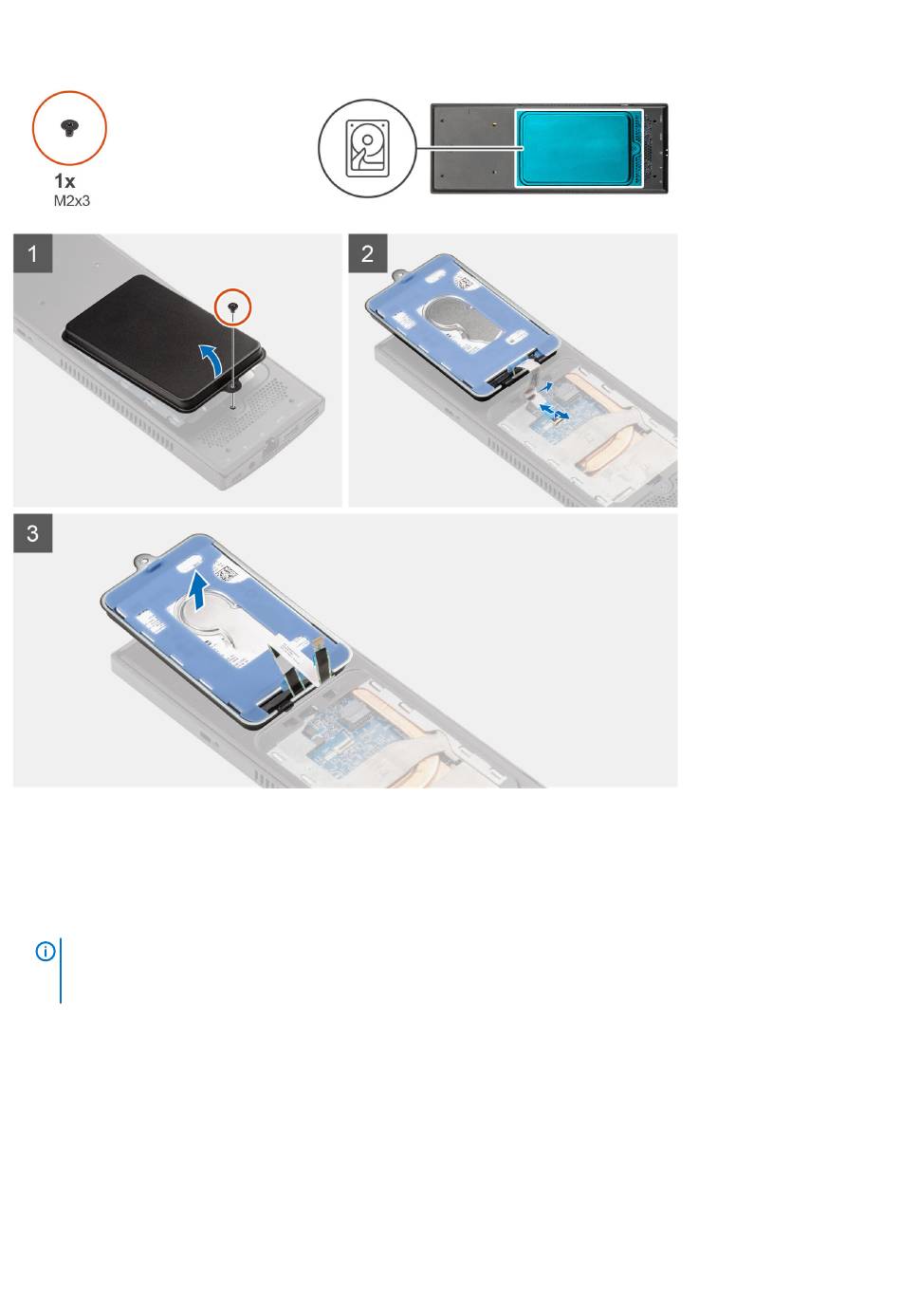

1. Entfernen Sie die M2x3-Schraube, mit der die Festplattenbaugruppe an der Abdeckung befestigt ist.
2. Drehen Sie die Festplattenbaugruppe.
3. Heben Sie den Kabelentriegelungsriegel an und trennen Sie das Festplattenkabel vom Anschluss auf der Systemplatine.
4. Entfernen Sie das Festplatten-Kabel vorsichtig aus dem Schlitz auf dem Gehäuse.
ANMERKUNG: Merken Sie sich, wie das Festplatten-Kabel im Gehäuse verlegt ist, wenn Sie es entfernen. Verlegen
Sie das Kabel ordnungsgemäß, wenn Sie die Komponente austauschen, um zu verhindern, dass das Kabel
eingeklemmt oder gequetscht wird.
5. Entfernen Sie die Festplattenbaugruppe.

Einbauen der Festplattenbaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Entfernen und Einbauen von Komponenten 9
