Einbauen Der Systemplatine - Dell OptiPlex 7070 Ultra Servicehandbuch

Schritte
1. Trennen Sie das Netzschalter-Kabel und das Kabel der Knopfzellenbatterie von den Anschlüssen auf der Systemplatine.
2. Entfernen Sie das Netzschalter-Kabel und das Kabel der Knopfzellenbatterie aus den Kabelführungen.
3. Entfernen Sie die WLAN-Antennenkabel aus den Kabelführungen.
ANMERKUNG: Merken Sie sich, wie die WLAN-Antennenkabel im Gehäuse verlegt sind, wenn Sie sie entfernen.
Verlegen Sie diese Kabel ordnungsgemäß, wenn Sie die Komponente austauschen, um zu verhindern, dass die Kabel
eingeklemmt oder gequetscht werden.

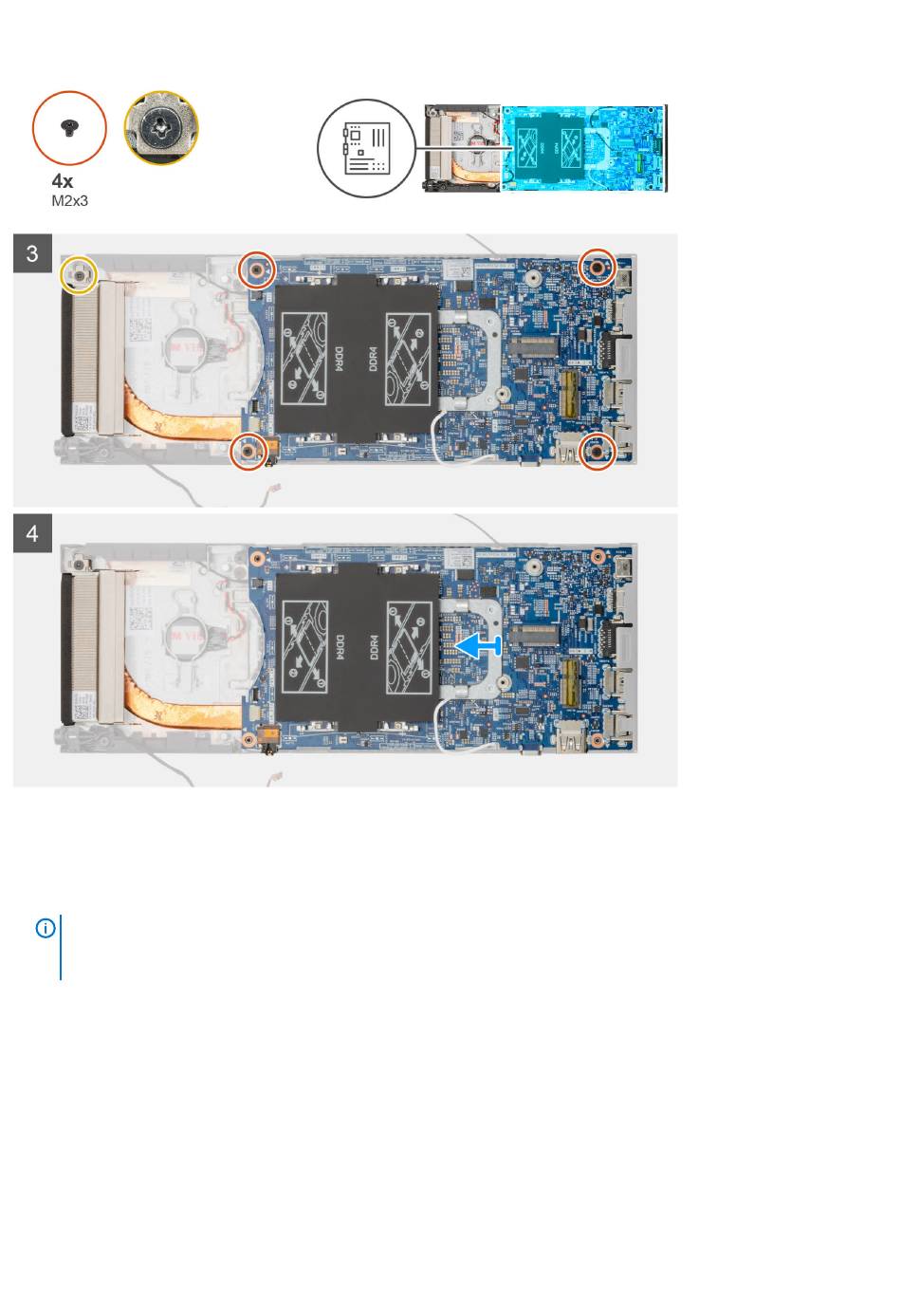

4. Lösen Sie die unverlierbare M2x3-Schraube und entfernen Sie die vier Schrauben (M2x3), die die Systemplatine am Gehäuse
befestigen.
5. Heben Sie die Systemplatine leicht an und schieben Sie sie aus dem Gehäuse.

Einbauen der Systemplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Entfernen und Einbauen von Komponenten 29
