Dell OptiPlex 7070 Ultra Servicehandbuch Seite 10

Info über diese Aufgabe

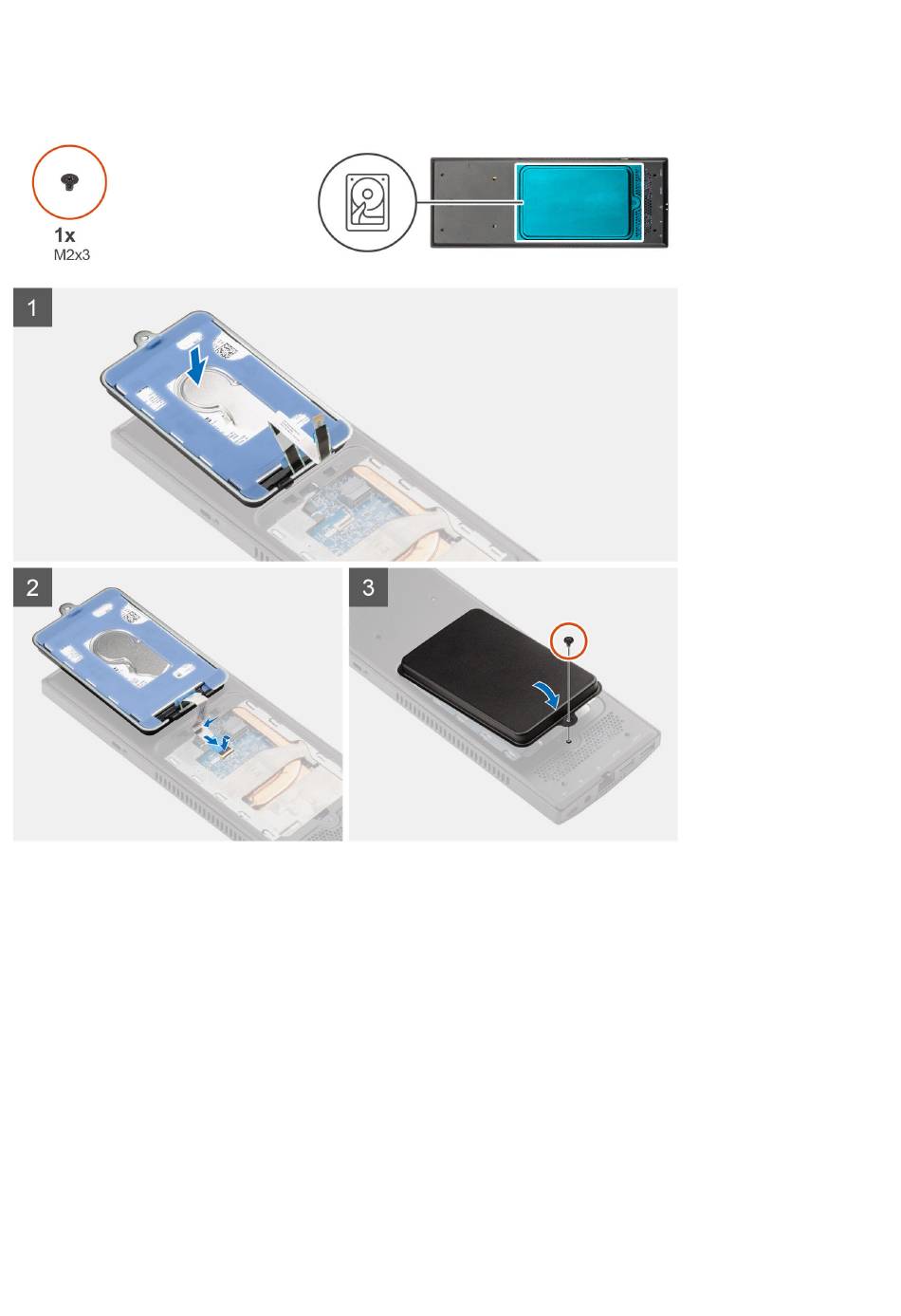

Die Abbildung zeigt die Position des Festplattenbaugruppenmoduls und bietet eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Legen Sie die Festplattenbaugruppe auf die Abdeckung.
2. Führen Sie das Festplatten-Kabel durch den Schlitz auf dem Gehäuse.
3. Verbinden Sie das Festplattenkabel mit dem Anschluss auf der Systemplatine.
4. Führen Sie das Festplatten-Kabel zum Entriegelungsriegel.
5. Drehen Sie das Festplattenbaugruppenmodul und richten Sie die Laschen auf der Festplattenbaugruppe an den Schlitzen auf dem
Gehäuse aus.
6. Richten Sie die Schraubenöffnung auf dem Festplattenbaugruppenmodul an der Schraubenöffnung an der Abdeckung aus.
7. Setzen Sie die M2x3-Schraube wieder ein, um das Festplattenbaugruppenmodul an der Abdeckung zu befestigen.
Nächste Schritte
1. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Gerät.
10 Entfernen und Einbauen von Komponenten
