Verwandte Anleitungen für Dell OptiPlex 7060 Tower
Inhaltszusammenfassung für Dell OptiPlex 7060 Tower

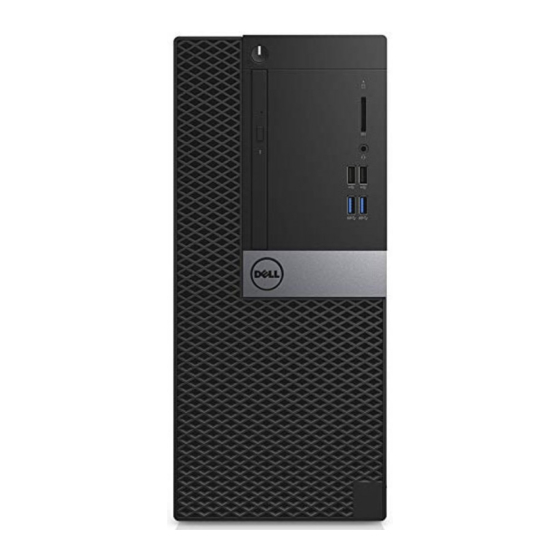

- Seite 1 OptiPlex 7060 Tower Handbuch zu Setup und technischen Daten Vorschriftenmodell: D18M Vorschriftentyp: D18M005 Oktober 2021 Rev. A02...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Einrichten des Computers....................5 Kapitel 2: Gehäuse.......................... 8 Vorderansicht..................................8 Rückansicht.................................... 9 Kapitel 3: System.......................... 10 Chipsatz....................................10 Prozessor....................................10 Speicher....................................11 Speicher....................................11 Speicherkombinationen............................... 12 Audio...................................... 12 Video...................................... 13 Kommunikation..................................13 Ports und Anschlüsse................................14 Systemplatinenanschlüsse..............................14 Betriebssystem.................................. - Seite 4 Löschen von BIOS- (System-Setup) und Systemkennwörtern..................28 Kapitel 5: Software........................29 Unterstützte Betriebssysteme............................29 Herunterladen von -Treibern............................. 29 Systemgerätetreiber..............................29 Serieller E/A-Treiber..............................30 Sicherheitstreiber................................31 USB-Treiber..................................31 Netzwerkadaptertreiber..............................31 Realtek-Audio..................................31 Speicher-Controller............................... 32 Kapitel 6: Wie Sie Hilfe bekommen....................33 Kontaktaufnahme mit Dell..............................33 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Einrichten Des Computers
Einrichten des Computers 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. 3. Schließen Sie den Bildschirm an. Einrichten des Computers... - Seite 6 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. 4. Schließen Sie das Stromkabel an. 5. Drücken des Betriebsschalters. 6.
- Seite 7 Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
-
Seite 8: Kapitel 2: Gehäuse
Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht Vorderansicht 1. Betriebsschalter und Betriebsanzeige 2. Optisches Laufwerk (optional) 3. Festplatten-Aktivitätsanzeige 4. Medienkarten-Lesegerät (optional) 5. Headset/universelle Audio-Buchse 6. -
Seite 9: Rückansicht
Rückansicht 1. Line-Out-Anschluss 2. PS/2-Tastaturanschluss 3. Serial Port 4. PS/2-Maus-Anschluss 5. DisplayPorts (2) 6. DisplayPort/HDMI 2.0b/VGA/USB Typ C, alternativer Modus (optional) 7. USB 3.1 Gen 1-Anschlüsse (4) 8. Service-Tag-Nummer 9. USB 2.0-Anschlüsse (2) – unterstützten Smart Power On 10. Netzwerkanschluss 11. -
Seite 10: Kapitel 3: System
LOM-EEPROM) Prozessor Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 11: Speicher
Tabelle 3. Prozessor UMA-Grafik Intel Core i3-8100 (4 Kerne/6 MB/4 T/3,6 GHz/65 W) Intel UHD-Grafikkarte 630 Intel Core i3-8300 (4 Kerne/8 MB/4 T/3,7 GHz/65 W) Intel UHD-Grafikkarte 630 Intel Core i5-8400 (6 Kerne/9 MB/6 T/bis zu 4,0 GHz/65 W) Intel UHD-Grafikkarte 630 Intel Core i5-8500 (6 Kerne/9 MB/6 T/bis zu 4,1 GHz/65 W) Intel UHD-Grafikkarte 630 Intel Core i5-8600 (6 Kerne/9 MB/6 T/bis zu 4,3 GHz/65 W) -
Seite 12: Speicherkombinationen
3,5-Zoll-HDD mit Intel Optane-Speicher 2,5-Zoll-HDD Audio Tabelle 7. Audio Controller Realtek ALC3234 Integriert Lautsprecher Interner Lautsprecher (Mono) Schnittstelle ● AC511-Soundleiste (optional) ● AC411-Lautsprecher (extern, optional) ● Dell AX210CR-USB-Stereolautsprecher (optional) ● Kombianschluss für Stereo-Headset/Mikrofon Interner Verstärker 2 W (Effektivwert) je Kanal System... -
Seite 13: Video
Video Tabelle 8. Video Controller CPU-Abhängigkeit Grafikspeic Kapazität Unterstützu Maximale hertyp ng für Auflösung externe Anzeigen Intel Core i3/i5/i7- Intel UHD- Integriert Gemeinsam DisplayPort VGA: 2 048 × 1 536 Prozessor der Grafikkarte 630 genutzter bei 60 Hz HDMI 1.4 8. -
Seite 14: Ports Und Anschlüsse
Ports und Anschlüsse Tabelle 10. Ports und Anschlüsse Speicherkartenleser SD-4.0-Speicherkartenleser (optional) ● 1 x USB 3.1-Gen-2-Typ-C-Port mit PowerShare (vorn) ● 1 x USB 3.1-Gen-1-Port (vorn) ● 2 x USB 2.0-Port (1 x mit PowerShare und Unterstützung für Akkuaufladung) (vorn) ● 4 x USB 3.1-Gen-1-Port (hinten) ●... -
Seite 15: Netzteil
Breite (cm/Zoll) 19,40/49,40 Tiefe (cm/Zoll) 15,50/39,40 Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Dell Umweltbestimmungen finden Sie im Abschnitt zu den Umweltbedingungen. Prüfen Sie die Verfügbarkeit für Ihre Region. Tabelle 17. Umgebungsbedingungen Energieeffizientes Netzteil Standard 80 Plus Bronze-Zertifizierung 80 Plus Platinum-Zertifizierung Recycelbare Verpackung Verpackung Mehrstückpackung... -
Seite 16: Kapitel 4: System-Setup
System-Setup Das System-Setup ermöglicht das Verwalten der Desktop-Hardware und das Festlegen von Optionen auf BIOS-Ebene. Mit dem System Setup (System-Setup) können Sie folgende Vorgänge durchführen: ● Ändern der NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware ● Anzeigen der Hardwarekonfiguration des Systems ●... -
Seite 17: Einmaliges Startmenü
Tabelle 18. Navigationstasten (fortgesetzt) Tasten Navigation Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. -
Seite 18: Systeminformationen
Tabelle 19. Allgemein (fortgesetzt) Option Beschreibung Boot Sequence Ermöglicht es Ihnen festzulegen, in welcher Reihenfolge der Computer ein Betriebssystem auf den in dieser Liste angegebenen Geräten zu finden versucht. ● Windows Boot Manager ● ONboard NIC (IPV4) (Integrierte NIC [IPv4]) ●... -
Seite 19: Bildschirm Optionen
Tabelle 20. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung ● SATA-3 ● SATA-4 ● M.2 PCIe SSD-0 Smart Reporting Dieses Feld steuert, ob während des Systemstarts Fehler zu den integrierten Festplatten gemeldet werden. Die Option Enable Smart Reporting (SMART-Berichte aktivieren) ist standardmäßig deaktiviert. -
Seite 20: Security (Sicherheit)
Security (Sicherheit) Tabelle 22. Security (Sicherheit) Option Beschreibung Strong Password Diese Option ermöglicht das Aktivieren oder Deaktivieren von sicheren Kennwörtern für das System. Diese Option ist standardmäßig deaktiviert. Password Configuration Ermöglicht die Steuerung der minimalen und maximalen Anzahl von Zeichen für das administrative Kennwort und das Systemkennwort. -
Seite 21: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 22. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enabled (Aktiviert) (Standardeinstellung) ● One Time Enable (Einmalig aktivieren) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Diese Option ist standardmäßig nicht aktiviert. SMM Security Mitigation Ermöglicht die Aktivierung oder Deaktivierung der zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. -
Seite 22: Performance (Leistung)
Tabelle 24. Intel Software Guard Extensions (fortgesetzt) Option Beschreibung ● Deaktiviert ● Enabled (Aktiviert) ● Software controlled – Standardeinstellung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: ● 32 MB ●... -
Seite 23: Energiemanagement
Energiemanagement Tabelle 26. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: ● Ausschalten ● Einschalten ● Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) festgelegt. -
Seite 24: Verwaltungsfunktionen
Tabelle 27. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung ● Minimal – Das System startet schnell, es sei denn, das BIOS wurde aktualisiert, Speicher geändert oder der letzte POST (Einschalt-Selbsttest) wurde nicht fertig gestellt. ● Thorough (Gründlich) – Das System lässt während des Startvorgangs keine Schritte aus. ●... -
Seite 25: Wireless-Optionen
Wireless-Optionen Tabelle 30. Wireless Option Beschreibung Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. Die Optionen sind: ● WLAN/WiGig ● Bluetooth Alle Optionen sind standardmäßig aktiviert. Maintenance (Wartung) Tabelle 31. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. -
Seite 26: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS unter Verwendung des USB-Laufwerks in Windows 1. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 6 unter... -
Seite 27: System- Und Setup-Kennwort
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 28: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. -
Seite 29: Kapitel 5: Software
● Neokylin v6.0 SP4 (nur China) Herunterladen von -Treibern 1. Schalten Sie das/den Desktop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell. -
Seite 30: Serieller E/A-Treiber
Serieller E/A-Treiber Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Software... -
Seite 31: Sicherheitstreiber
Abbildung 1. Serieller E/A-Treiber Sicherheitstreiber Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerkadaptertreiber Überprüfen Sie, ob die Netzwerkadaptertreiber bereits auf dem System installiert sind. Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. -
Seite 32: Speicher-Controller
Speicher-Controller Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem System installiert sind. Software... -
Seite 33: Kapitel 6: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
