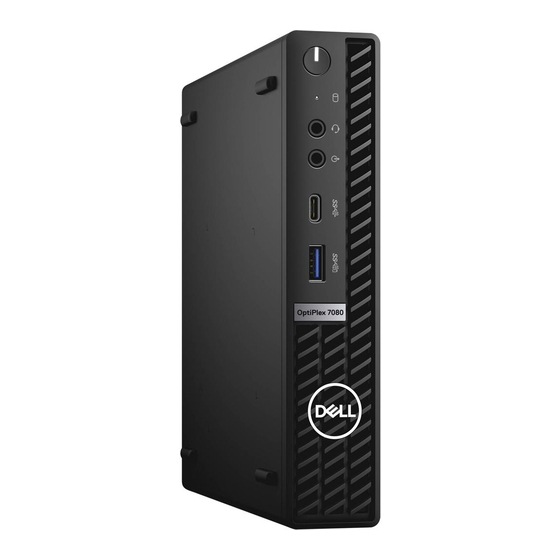

Dell OptiPlex 7080 Micro Einrichtungshandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 7080 Micro:
- Serviceanleitung (58 Seiten) ,
- Servicehandbuch (77 Seiten)
Verwandte Anleitungen für Dell OptiPlex 7080 Micro
Inhaltszusammenfassung für Dell OptiPlex 7080 Micro
- Seite 1 OptiPlex 7080 Micro Handbuch zu Setup und technischen Daten Vorschriftenmodell: D14U Vorschriftentyp: D14U001/D14U003 July 2020 Rev. A01...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Computer einrichten......................5 Kapitel 2: Gehäuseübersicht......................10 Vorderansicht..................................10 Rückansicht................................... 11 Layout der Systemplatine..............................13 Kapitel 3: Technische Daten......................14 Abmessungen und Gewicht..............................14 Chipsatz....................................15 Prozessoren..................................15 Betriebssystem..................................17 Speicher....................................17 Intel Optane-Speicher................................18 Ports und Anschlüsse................................19 Kommunikation..................................20 Grafik- und Video-Controller..............................20 Audio und Lautsprecher.............................. - Seite 4 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................38 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 38 System- und Setup-Kennwort............................39 Zuweisen eines System-Setup-Kennworts........................39 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............40 Kapitel 6: Wie Sie Hilfe bekommen....................41 Kontaktaufnahme mit Dell..............................41 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Computer Einrichten
Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten... - Seite 6 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 7 5. Drücken Sie den Betriebsschalter. Computer einrichten...
- Seite 8 6. Stellen Sie das Setup des Windows-Systems fertig. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden: Geben Sie das Kennwort für das Drahtlosnetzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 9 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) Dell Apps Details SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und Software des Computers. ANMERKUNG: Nehmen Sie eine Verlängerung oder ein Upgrade der Garantie vor, indem Sie auf das Ablaufdatum in SupportAssist klicken.
-
Seite 10: Kapitel 2: Gehäuseübersicht
Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • Layout der Systemplatine Vorderansicht 1. Netzschalter mit Diagnose-LED 2. Festplatten-Aktivitätsanzeige 3. Universelle Audio-Anschlussbuchse 4. Ausgangsanschluss (retaskingfähiger Eingang) 5. USB 3.2 Gen 2-Port (Typ C) 6. USB 3.2 Gen 2-Anschluss (Typ A) mit PowerShare Gehäuseübersicht... -
Seite 11: Rückansicht
Rückansicht 1. Anschluss für externe Antennen 2. Serieller/Video-Anschluss (seriell/PS2/DP 1.4/HDMI 2.0/VGA/USB 3.2 Gen 2-Anschluss (Typ C) mit DP Alt-Modus) (optional) 3. USB 3.2 Gen 1-Anschluss (Typ A) mit Smart Power on 4. USB 3.2-Gen 1-Anschluss (Typ A) 5. Kabelhalter 6. Ring für das Vorhängeschloss 7. - Seite 12 1. Anschlüsse für externe Antennen 2. Zwei Mini-DisplayPorts (mit Radeon RX 640) 3. DisplayPort 1.4 (mit Radeon RX 640) 4. Kabelhalter 5. Flügelschraube 6. Ring für das Vorhängeschloss 7. Netzanschluss-Port 8. DisplayPort 1.4 (2) 9. Schlitz für Kensington-Sicherheitskabel 10. Zwei USB 3.2 Gen 2-Anschlüsse (Typ A) 11.
-
Seite 13: Layout Der Systemplatine
Layout der Systemplatine 1. M.2-WLAN-Anschluss 2. SATA FFC-Anschluss 3. M.2-SSD-PCIe-Anschluss 4. Knopfzellenbatterie 5. Optionaler Videoanschluss (VGA-Anschluss/DisplayPort 1.4-Anschluss/HDMI 2.0b-Anschluss/USB 3.2 Gen 2-Anschluss (Typ C) mit Alt-Modus) 6. Optionaler Anschluss (USB 3.2 Gen 2-Anschluss, Typ C) 7. Serieller Anschluss für Tastatur und Maus 8. -
Seite 14: Kapitel 3: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 15: Chipsatz
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 16: Integrierte Grafikkarte
Tabelle 4. Prozessoren (fortgesetzt) Prozessoren Wattleist Anzahl Anza Geschwindig Cache Integrierte DG/CG- Cores keit Grafikkarte fähig Thre 35 W 3.0 GHz to 3.9 8 MB Intel UHD Graphics 630 Nein Generation Intel Core i3-10300T 35 W 2.0 GHz to 3.6 12 MB Intel UHD Graphics 630 Nein... -
Seite 17: Betriebssystem
Geräteproduktion und für die Dauer von fünf Jahren nach der Produktion, einschließlich Fall- und Spring-Versionen von Microsoft. Auf der Website „Dell Windows as a Service (WAAS)“ finden Sie weitere Informationen über die Unterstützung von N-2 und die Windows- Betriebssystemunterstützung über eine Dauer von 5 Jahren. Die Website finden Sie unter diesem Link: Plattformen, die für bestimmte Versionen von Windows 10 qualifiziert sind... -
Seite 18: Intel Optane-Speicher
Tabelle 5. Arbeitsspeicher – Technische Daten (fortgesetzt) Beschreibung Werte Speicher (Maximum) 64 GB Speicher (Minimum) 4 GB Speichergröße pro Steckplatz 4 GB, 8 GB, 16 GB, 32 GB Unterstützte Konfigurationen ● 4 GB, 1 x 4 GB, DDR4, 2666 MHz for Intel Core i3/i5 processors, 2933 MHz for Intel Core i7/i9 processor ●... -
Seite 19: Ports Und Anschlüsse
Ports und Anschlüsse Tabelle 7. Ports und Anschlüsse Beschreibung Werte Extern: Netzwerk One RJ-45 port 10/100/1000 Mbps (rear) ● Without discrete graphics: ○ One USB 3.2 Gen 2 Type-A port with PowerShare (front) ○ One USB 3.2 Gen 2 Type-C port (front) ○... -
Seite 20: Kommunikation
Tabelle 7. Ports und Anschlüsse (fortgesetzt) Beschreibung Werte ANMERKUNG: Weitere Informationen über die Funktionen der verschiedenen Arten von M.2-Karten finden Sie im Knowledge Base-Artikel SLN301626. Kommunikation Ethernet Tabelle 8. Ethernet – Technische Daten Beschreibung Werte Modellnummer Intel i219-LM Übertragungsrate 10/100/1000 Mbps Wireless-Modul Tabelle 9. -
Seite 21: Audio Und Lautsprecher
Tabelle 11. Technische Daten zu separaten Grafikkarten Separate Grafikkarte Controller Unterstützung für externe Anzeigen Speichergröße Arbeitsspeicherty AMD Radeon RX 640 ● Two mini DisplayPort 4 GB GDDR5 ● One DisplayPort 1.4 Audio und Lautsprecher Tabelle 12. Audio – Technische Daten Beschreibung Werte Vierkanal-High-Definition-Audio... -
Seite 22: Raid (Redundant Array Of Independent Disks)
Gen 3 PCIe x4 NVMe, Class 40 Up to 1 TB RAID (Redundant Array of Independent Disks) Um beim Konfigurieren der Laufwerke als RAID-Volume für optimale Leistung zu sorgen, empfiehlt Dell, identische Laufwerkmodelle zu verwenden. ANMERKUNG: RAID wird auf Intel Optane-Konfigurationen nicht unterstützt. -
Seite 23: Add-In-Karten
Tabelle 14. Netzadapter Technische Daten (fortgesetzt) Beschreibung Werte Durchmesser (Anschluss) 4.5 mm x 2.9 mm 4.5 mm x 2.9 mm 7.4 mm x 5.1 mm Eingangsspannung 100 VAC x 240 VAC 100 VAC x 240 VAC 100 VAC x 240 VAC Eingangsfrequenz 50 Hz x 60 Hz 50 Hz x 60 Hz... -
Seite 24: Umgebungsbedingungen
Tabelle 16. Datensicherheit (fortgesetzt) Datensicherheitsoptionen Werte SafeData Unterstützt Umgebungsbedingungen Tabelle 17. Umgebungsbedingungen Funktion OptiPlex 7080 Micro Recycelbare Verpackung BFR/PVC-freies Gehäuse Nein Mehrstückverpackung Ja (nur USA) (optional) Energieeffizientes Netzteil Standard ENV0424-konform ANMERKUNG: Faserverpackung auf Holzbasis mit mindestens 35 % recyceltem Inhalt nach Gesamtgewicht der Fasern auf Holzbasis. -
Seite 25: Betrieb
10,668 m (35,000 ft) * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † Gemessen bei in Betrieb befindlicher Festplatte mit einem 2-ms-Halbsinus-Impuls. Service und Support ANMERKUNG: Weitere Informationen zu Dell Serviceplänen finden Sie unter https://www.dell.com/learn/us/en/19/services/ warranty-support-services. Tabelle 20. Garantie Garantie 3 Jahre Basisgarantie mit Hardware-Service vor Ort nach Remote-Diagnose 4 Jahre Basisgarantie-Verlängerung... -
Seite 26: Kapitel 4: Software
Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 27: Kapitel 5: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 28: Boot Sequence
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 29: Systeminformationen
Tabelle 22. Allgemein (fortgesetzt) Option Beschreibung Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Kern-Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, Prozessor-L2-Cache, Prozessor-L3-Cache, HT-Fähigkeit und 64-Bit-Technologie. ● Device Information (Geräteinformation): Angezeigt werden SATA-0, M.2 PCIe SSD-2, LOM MAC Address, Video Controller, Audio Controller, Wi-Fi Device und Bluetooth Device. -
Seite 30: Bildschirm Optionen
Tabelle 23. Systemkonfiguration (fortgesetzt) Option Beschreibung USB PowerShare Diese Option ermöglicht das Aufladen der externen Geräte, wie z. B. Mobiltelefone, Musik-Player. Diese Option ist standardmäßig deaktiviert. Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio ist standardmäßig ausgewählt. ●... - Seite 31 Tabelle 25. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Disabled (Deaktiviert) – Aufforderung zur Eingabe des System- und internen Festplattenkennworts, immer wenn diese eingerichtet werden. Diese Option ist standardmäßig deaktiviert. ● Reboot Bypass (Neustartumgehung) — Aufforderungen zur Kennworteingabe bei Neustart (Warmstart) umgehen. ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf.
-
Seite 32: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 25. Security (Sicherheit) (fortgesetzt) Option Beschreibung Master Password Lockout Ermöglicht das Deaktivieren des Masterkennwort-Supports. Festplattenkennwörter müssen gelöscht werden, damit die Einstellungen geändert werden können. Diese Option ist standardmäßig nicht aktiviert. HDD Protection Support Dieses Feld ermöglicht es Benutzern, die HDD-Schutzfunktion zu aktivieren und zu deaktivieren. Diese Option ist standardmäßig nicht aktiviert. -
Seite 33: Intel Software Guard Extensions-Optionen
Intel Software Guard Extensions-Optionen Tabelle 27. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Klicken Sie auf eine der folgenden Optionen: ●... -
Seite 34: Energiemanagement
Energiemanagement Tabelle 29. Energiemanagement Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: ● Ausschalten ● Einschalten ● Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt. -
Seite 35: Verwaltungsfunktionen
Tabelle 30. POST-Funktionsweise (fortgesetzt) Option Beschreibung Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt. Die Option Enable Keyboard Error Detection ist standardmäßig aktiviert. Fast Boot Diese Option kann den Startvorgang durch Umgehung einiger Kompatibilitätsschritte beschleunigen: ●... -
Seite 36: Wireless-Optionen
Tabelle 31. Virtualization Support (Virtualisierungsunterstützung) (fortgesetzt) Option Beschreibung VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine Monitor). ● Enable VT for Direct I/O (VT für direkte E/A aktivieren) (Standardeinstellung) Diese Option ist standardmäßig aktiviert. -
Seite 37: Systemprotokolle
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). System-Setup... -
Seite 38: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“. -
Seite 39: System- Und Setup-Kennwort
Abbildung 1. Bildschirm für die DOS-BIOS-Aktualisierung System- und Setup-Kennwort Tabelle 36. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 40: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
2. Wählen Sie System/Admin Password (System-/Administratorkennwort) und erstellen Sie ein Passwort im Feld Enter the new password (Neues Passwort eingeben). Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Das Kennwort darf die Zahlen 0 bis 9 enthalten. ●... -
Seite 41: Kapitel 6: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
