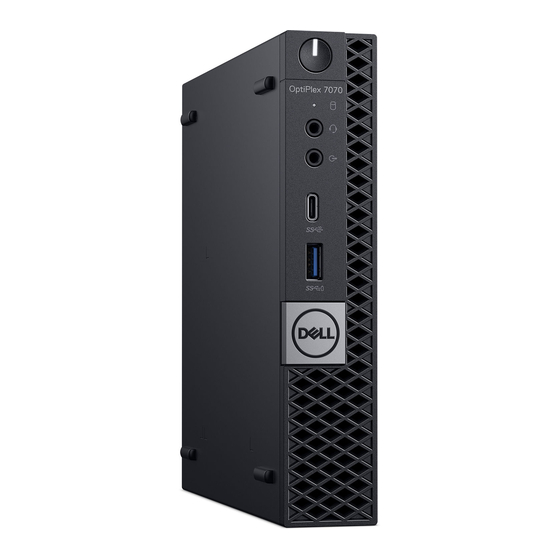

- Seite 1 Dell OptiPlex 7070 Micro Setup und technische Daten Vorschriftenmodell: D10U Vorschriftentyp: D10U003...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einrichten des Computers......................5 2 Gehäuse............................8 Vorderansicht..................................8 Rückansicht.................................... 9 3 System............................10 Prozessor....................................10 Chipsatz....................................11 Speicher....................................11 Bei Lagerung..................................12 Speicherkombinationen............................... 12 Audio...................................... 12 Video...................................... 13 Kommunikation..................................13 Anschlüsse und Stecker..............................13 Laufwerksanschlüsse der Systemplatine.......................... 14 Betriebssystem.................................. - Seite 4 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................28 Aktualisieren des BIOS über das einmalige F12-Startmenü..................28 System- und Setup-Kennwort............................31 Zuweisen eines System- oder Setup-Passworts....................... 31 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............32 5 Software........................... 33 Herunterladen von -Treibern..............................33 Systemgerätetreiber..............................33...
-
Seite 5: Einrichten Des Computers
Einrichten des Computers 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. 3. Schließen Sie den Bildschirm an. Einrichten des Computers... - Seite 6 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. 4. Schließen Sie das Stromkabel an. 5. Drücken des Betriebsschalters. 6.
- Seite 7 Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
-
Seite 8: Gehäuse
Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht Vorderansicht 1. Betriebsschalter und Betriebsanzeige 2. Festplatten-Aktivitätsanzeige 3. Headset/universelle Audio-Buchse 4. Line-Out-Anschluss 5. USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare 6. -
Seite 9: Rückansicht
Rückansicht 1. Anschlüsse für externe SMA-Antennen (optional) 2. DisplayPort/HDMI 2.0b/VGA/USB Typ C, alternativer Modus (optional) 3. USB 3.1 Gen 2-Anschlüsse (2) und USB 3.1 Gen 1-Anschlüsse (1, oben) 4. Entriegelungsriegel 5. Ring für das Vorhängeschloss 6. Netzwerkanschluss 7. USB 3.1 Gen 1-Anschluss (unterstützt Smart Power On) 8. -
Seite 10: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 11: Chipsatz
Intel Core i9-9900 (8 Kerne/16 MB/16 T/bis zu 4,9 GHz/65 W) Intel Core i9-9900T (8 Kerne/16 MB/16 T/bis zu 4,4 GHz/35 W) Intel Core-Prozessoren der 8. Generation Intel Core i3-8100 (4 Kerne/6 MB/4 T/bis zu 3,6 GHz/65 W) Intel Core i3-8300 (4 Kerne/8 MB/4 T/bis zu 3,7 GHz/65W) Intel Core i5-8400 (6 Kerne/9 MB/6 T/bis zu 4,0 GHz/65 W) Intel Core i5-8500 (6 Kerne/9 MB/6 T/bis zu 4,1GHz/65 W) Intel Core i5-8600 (6 Kerne/9 MB/6 T/bis zu 4,3 GHz/65 W) -
Seite 12: Bei Lagerung
Arbeitsspeicheroptionen • 4 GB – 1 x 4 GB • 8 GB – 1 x 8 GB • 8 GB – 2 x 4 GB • 16 GB – 1 x 16 GB • 16 GB – 2 x 8 GB •... -
Seite 13: Video
• Dell AX210CR USB-Stereolautsprecher (optional) • Dell 2.0-Lautsprechersystem – AE215 (optional) • Dell 2.1-Lautsprechersystem – AE415 (optional) • Dell Wireless 360-Lautsprechersystem – AE715 (optional) • Dell Stereo-Soundleiste – AX510 • Dell Professional-Soundleiste – AE515 • Kombianschluss für Stereo-Headset/Mikrofon Interner Verstärker... -
Seite 14: Laufwerksanschlüsse Der Systemplatine
Audio • Headset-Anschluss/universeller Audioanschluss (Vorderseite) • Ein Leitungsausgangsanschluss (Line-out) (Vorderseite) Grafik • Zwei DisplayPorts 1.2 (Rückseite) • VGA/DP 1.2/HDMI 2.0/Typ-C mit Alt-Modus/DP Alt-Modus (optional) (Rückseite) Netzwerkadapter Ein RJ-45-Anschluss mit 10/100/1000 Mbit/s Serielle Schnittstelle • Einer (optional) (Rückseite) • Seriell + PS/2 (Rückseite) Laufwerksanschlüsse der Systemplatine Tabelle 11. -
Seite 15: Einhaltung Von Gesetzlichen Bestimmungen Und Umweltvorschriften
Das Datenblatt zu diesem Produkt finden Sie unter http://www.dell.com/ regulatory_compliance. Details zum Programm zur ökologischen Verantwortung von Dell, bei dem es darum geht, den Energieverbrauch von Produkten zu optimieren, die Materialien zur Entsorgung zu reduzieren oder zu vermeiden, die Lebensdauer von Produkten zu verlängern und effektive und bequeme Lösungen für die Geräte-Wiederherstellung zu bieten, können Sie unter www.dell.com/Environment einsehen. - Seite 16 Tower Micro Nein Nein Mindestens 2 % Post-Consumer-Recycled(PCR)-Kunstoffe als Standard im Produkt. Erwartete erforderliche Kriterien für die seit Anfang 2018 wirksame EPEAT-Revision Nein Nein Höherer Prozentanteil an Post-Consumer-Recycled(PCR)-Kunstoffen im Produkt: * DT, Workstations, Thin Clients – 10 % * Integrated Desktop Computers (AIO) 15 % (Erwarteter 1 optionaler Punkt in der EPEAT-Revision für PCR mit höherem Anteil) System...
-
Seite 17: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 18: Optionen Des System-Setup
Tasten Navigation <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. Optionen des System-Setup ANMERKUNG: Je nach Notebook und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt. -
Seite 19: Systeminformationen
Systeminformationen Tabelle 19. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC Gibt Ihnen die Möglichkeit, den integrierten LAN-Controller zu steuern. Die Option „Enable UEFI Network Stack“ (UEFI-Netzwerk-Stack aktivieren) ist standardmäßig nicht ausgewählt. Die Optionen sind: • Deaktiviert • Enabled (Aktiviert) • Enabled w/PXE (Aktiviert mit PXE) (Standardeinstellung) ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden... -
Seite 20: Bildschirm Optionen
Option Beschreibung Dust Filter Maintenance Ermöglicht die Aktivierung oder Deaktivierung der BIOS-Meldungen bezüglich der Wartung des Staubfilters, der optional im Computer installiert werden kann. Das BIOS erinnert den Benutzer in dem festgelegten Intervall jeweils vor dem Start daran, den Staubfilter zu reinigen oder auszutauschen. - Seite 21 Option Beschreibung Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist. Allow Non-Admin Password Changes (Admin-fremde Kennwortänderungen erlauben) – Diese Option ist standardmäßig aktiviert. UEFI Capsule Firmware Updates Diese Option steuert, ob das System BIOS-Aktualisierungen über UEFI Capsule- Aktualisierungspakete zulässt.
-
Seite 22: Optionen Für „Secure Boot" (Sicherer Start)
Optionen für „Secure Boot“ (Sicherer Start) Tabelle 22. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. • Secure Boot Enable Diese Option ist standardmäßig nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen. -
Seite 23: Performance (Leistung)
Option Beschreibung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: • 32 MB • 64 MB • 128 MB – Standard Performance (Leistung) Tabelle 24. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des... -
Seite 24: Post-Funktionsweise
Option Beschreibung Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift- Technology Technologie. Die Option Enable Intel Speed Shift Technology ist standardmäßig ausgewählt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. Die Zeit wird im 12-Stunden- Standardformat notiert (Stunden:Minuten:Sekunden). -
Seite 25: Verwaltungsfunktionen
Option Beschreibung Extend BIOS POST Time Mit dieser Option wird eine zusätzliche Verzögerung vor dem Starten erstellt. • 0 seconds (0 Sekunden) – Standardeinstellung • 5 seconds (5 Sekunden) • 10 seconds (10 Sekunden) Full Screen Logo Diese Option zeigt ein Vollbildschirmlogo, wenn das Bild mit der Bildschirmauflösung übereinstimmt. Die Option Enable Full Screen Logo ist standardmäßig nicht ausgewählt. -
Seite 26: Maintenance (Wartung)
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 27: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“. -
Seite 28: Aktualisieren Des Dell Bios In Linux- Und Ubuntu-Umgebungen
F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird. - Seite 29 3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. System-Setup...
- Seite 30 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. System-Setup...
-
Seite 31: System- Und Setup-Kennwort
7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 33. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 32: Löschen Oder Ändern Eines Vorhandenen System- Und Setup-Kennworts
3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. 5. Drücken Sie auf „Y“, um die Änderungen zu speichern. Der Computer wird neu gestartet. -
Seite 33: Software
Herunterladen von -Treibern Herunterladen von -Treibern 1. Schalten Sie das/den Desktop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell. -
Seite 34: Serieller E/A-Treiber
Serieller E/A-Treiber Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Software... -
Seite 35: Sicherheitstreiber
Abbildung 2. Serieller E/A-Treiber Sicherheitstreiber Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerkadaptertreiber Überprüfen Sie, ob die Netzwerkadaptertreiber bereits auf dem System installiert sind. Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. - Seite 36 Software...
-
Seite 37: Wie Sie Hilfe Bekommen
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
