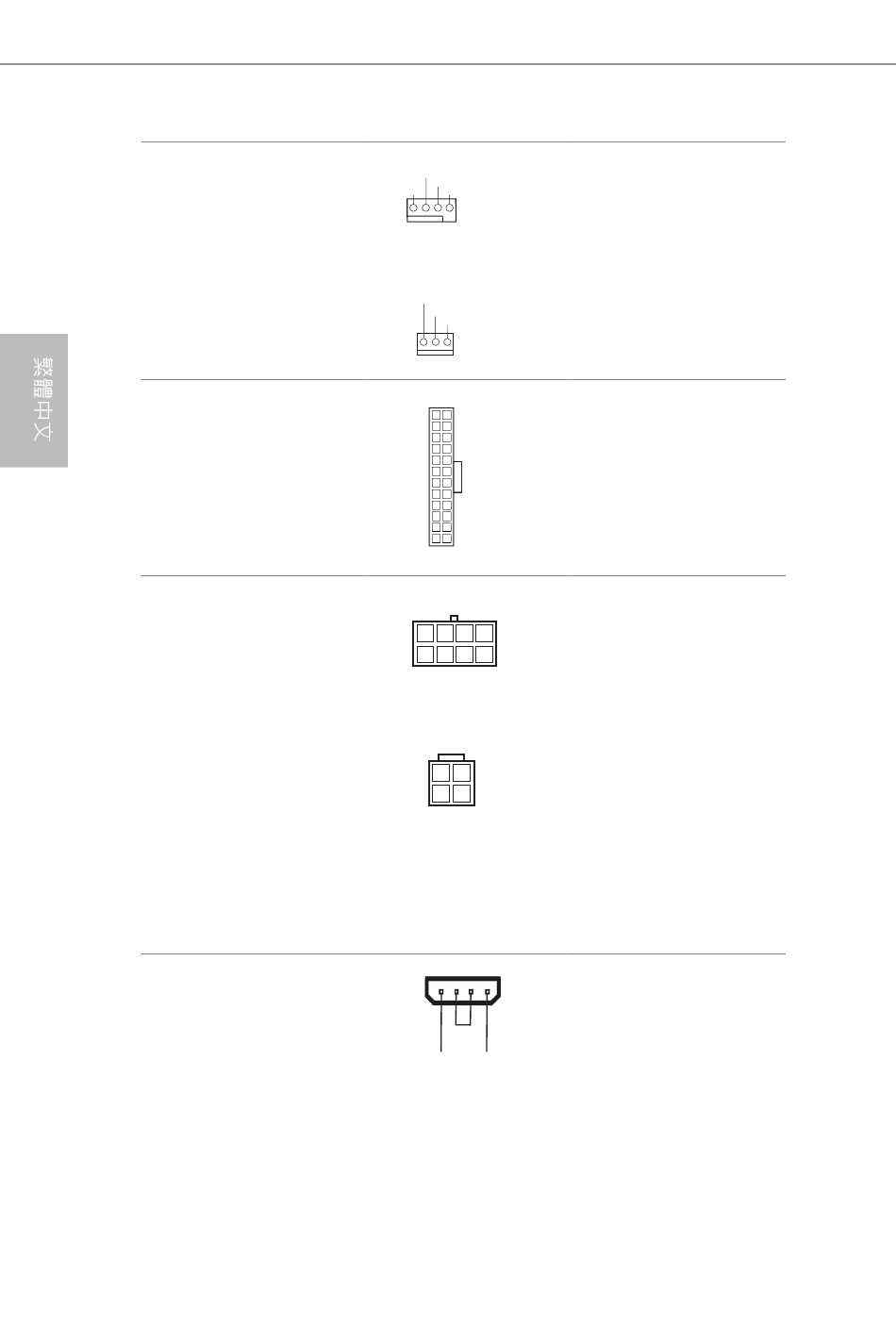

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 5）
(3-pin CPU_FAN2)
（請參閱第 1 頁， 編號 8）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 17）
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 3）
ATX 12V 電源接頭
(8-pin ATX12V2)
（請參閱第 1 頁，編號 4）
PCIe 電源接頭
(4-pin PCIE_PWR1)
（請參閱第 1 頁，編號 42）
208
+12V
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
8 5
1
4
GND
+12V DETECT
本主機板配備 4-Pin
CPU 風扇 ( 靜音風
扇 ) 接頭。若您計畫
連接 3-Pin CPU 風
扇，請接至 Pin 1-3。
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，
請插入 Pin 1 及 Pin
13。
本主機板提供 8-pin
ATX 12V 電源接頭
與 4-pin ATX 12V 電
源接頭。 若要使用
4-pin ATX 電源，請
沿著 Pin 1 與 Pin 5 插
入。
*4-pin ATX 12V 電源
接頭用於提供額外電
源給主機板。
安裝三張以上的顯示卡時，
請將 4 pin molex 電源線接
至此接頭。
