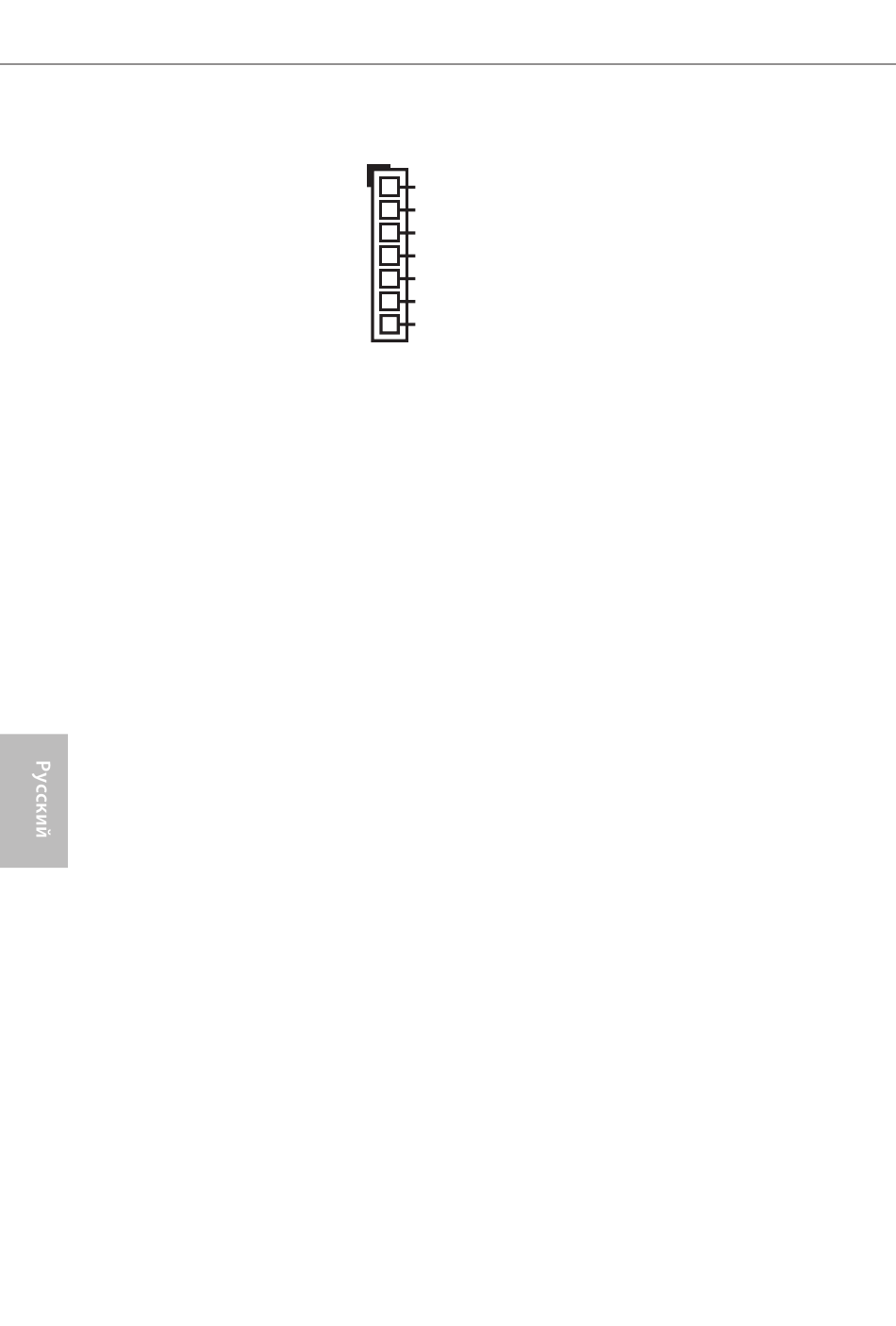

V-Probe
(7-контактная,
VOL_CON1)
(См. стр. 1, № 15)
114
1
I.5V PCH
1.05V PCH
1.05V CPU
VCCM
CORE
VCC_IN
GND
Возможность
измерения напряжения
компонентов
материнской платы.
PIN1:
1,5 В PCH:
Напряжение PCH PLL
PIN2:
1,05 В PCH:
Напряжение PCH
PIN3:
1,05 В ЦП:
Напряжение ввода/
вывода ЦП (CPU_V10)
PIN4:
VCCM:
Напряжение DRAM
PIN5:
CORE3: Напряжение
3го ЯДРА ЦП (работает
только с 8-ядерным ЦП)
PIN6:
VCC_IN:
Входное напряжение на
ЦП
PIN7:
GND
