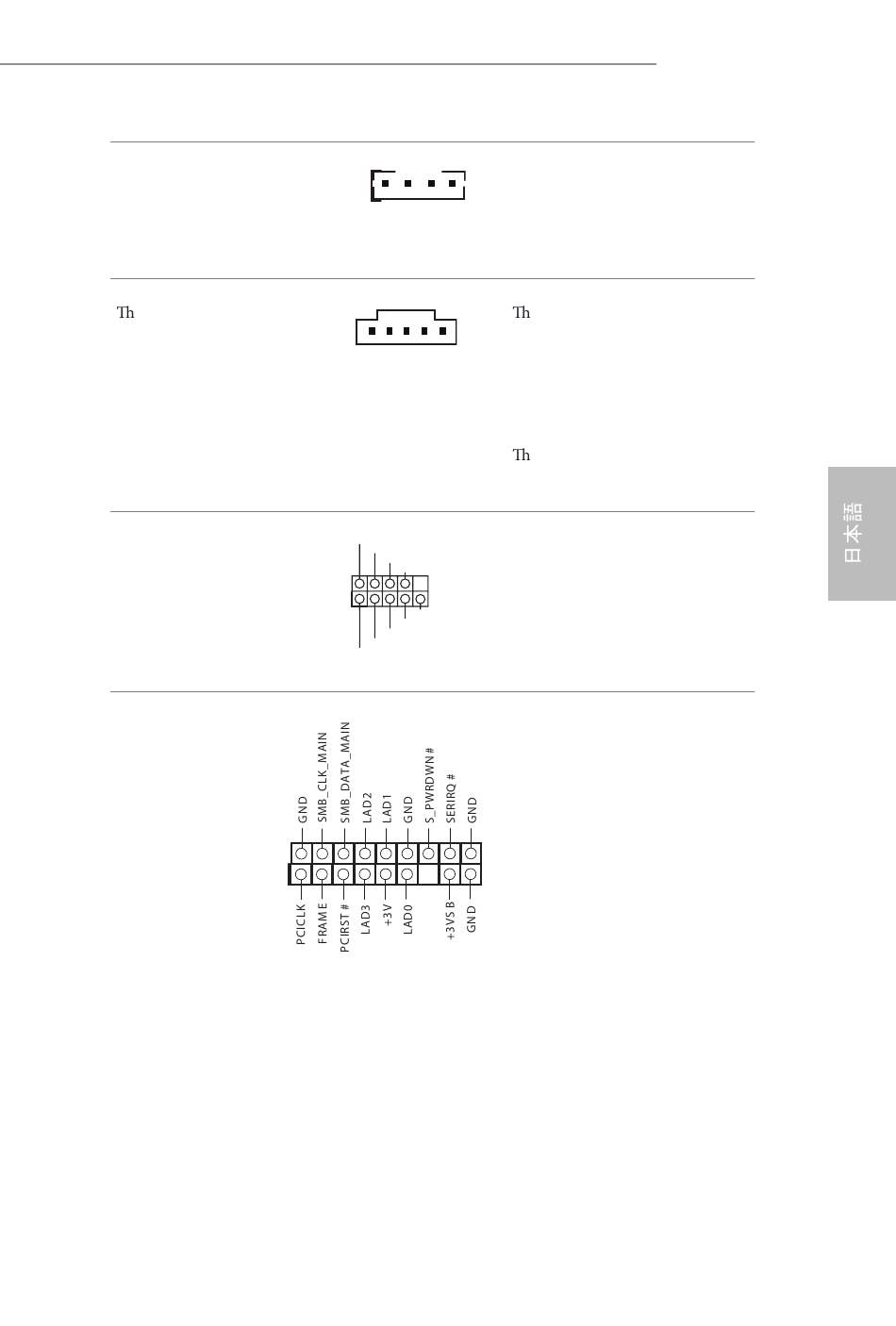

HDD セーバーコネクタ
（4 ピン SATA_PWR_1）
（p.1、 No. 27 参照）
underbolt AIC コネクタ
（5 ピン TBT1）
（p.1、 No. 43 参照）
シリアルポートヘッダー
（9 ピン COM1）
（p.1、 No. 41 参照）
TPM ヘッダー
（17 ピン TPMS1）
（p.1、 No. 36 参照）
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
HDD セーバーケーブルをこの
コネクタに接続して HDD の電
源状態を管理します。
underbolt ™ ア ドインカード
（AIC） を取り付ける場合は、 5
ピン信号ケーブル （GPIO ケーブ
ル） をこのコネクタに接続してく
ださい。
*PCIE3 （ デフォルトスロッ ト） に
underbolt ™ AIC カードを取り
付けてく ださい。
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
このコネクターはトラステッ ドプ
ラッ トフォームモジュール （TPM）
システムをサポートし、 鍵、 デジ
タル証明書、 パスワード、 データ
を安全に保管するこ とができま
す。 TPM システムはまた、 ネッ ト
ワークセキュ リティを高め、 デジ
タル証明書を保護し、 プラッ ト
フォームの完全性を保証します。
X99 OC Formula
177
