10-845 1. LIEFERUMFANG 1 x 10-845 Zentraler Bildspeicher 10-845 (mit SD-Karte 2 GB) 1 x Produktinformation ”Zentraler Bildspechier 10-845” 1 x IR-Fernbedienung 2. EINLEITUNG 2.1. Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War-tung und Reparatur zugänglich ist. -
Seite 32: Produktbeschreibung

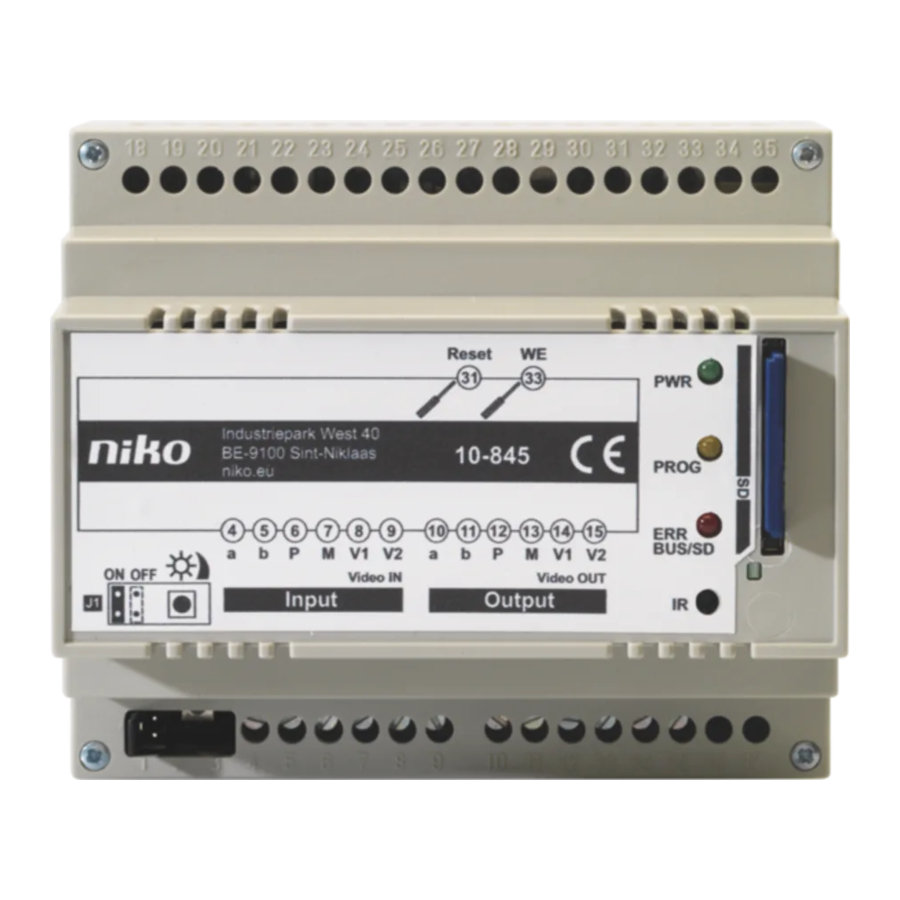

4.1. Bestimmungsgemäßer Gebrauch Der Zentraler Bildspeicher 10-845 ist ein separater Speicher für Bilder und Bildserien mit 4 Bildern. Der Bildspeicher ist zur Installation in Verteilerkästen (Hutschienenmontage) geeignet. Im EFH-Modus und Basismodus kann der 10-845 mit allen Video-Innenstationen, welche mit einer Bildtaste und einer Funktionstaste zum Auslösen einer Steuerfunktion 8 ausgestattet sind, genutzt werden. - Seite 33 10-845 4.3. Geräteübersicht Zentraler Bildspeicher 10-845 Reset-Taster Infrarot-Empfänger für Fernbedienung Taster zum Laden der Werkseinstellung Anschlussklemmen Video OUT LED grün, Anzeige Betriebsspannung Anschlussklemmen Video IN LED gelb, Anzeige Programmiermodus Helligkeitsregler LED rot, Fehleranzeige SD-Karte/Bus Abschlusswiderstand J1 Steckplatz für SD-Karte 4.4. Anzeige- und Bedienelemente Anzeige Betriebsspannung •...
-
Seite 34: Anschliessen Der Leitungen
Batterien für Fernbedienung 1 x Knopfzelle CR2025 (DC3.0V) 5. MAX. ANZAHL BILDSPEICHER IN PARALLELSCHALTUNG 10-845 Beim Betrieb in Parallelschaltung dürfen max. 5 Bildspeicher 10-845 hintereinander geschaltet werden. 6. ANSCHLIESSEN DER LEITUNGEN 6.1. Anschlussleitungen Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen. - Seite 35 Video- Innenstation a b E P M C V1 V2 10-576 HINWEIS Setzen Sie J1 auf ON, wenn der 10-845 als einiziges V1 V2 oder als letztes Gerät am Video OUT Bildspeicher Ende eines BUS Video- 10-845 V1 V2 stranges installiert wird.
- Seite 36 Ist nach der Inbetriebnahme ein verzerrtes Bild zu sehen, schalten Sie das Gerät ab und tauschen Sie die Adern für das Videosignal. ACHTUNG! Beschädigung des Gerätes. Ist das 10-845 als einziges oder als letztes Gerät am Ende eines Bus-Videostranges installiert, muss der Abschlusswiderstand J1 gesteckt bleiben (Position ON, siehe Typen-schild). Andernfalls entfernen Sie den Abschlusswiderstand J1.
-
Seite 37: Programmieren Mit Infrarot-Fernbedienung
10. PROGRAMMIEREN MIT INFRAROT-FERNBEDIENUNG Leiten Sie die Programmierung mit der Infrarot-Fernbedienung ein. Geben Sie dazu zur Autorisierung die Ziffernfolge, die 6-stellige Seriennummer des 10-845, ein (=Werkseinstellung). Ändern Sie den Mastercode mit der Infrarot-Fernbedienung. Jeder, der über die beiliegende Infrarot-Fernbedienung verfügt, kann an jedem Gerät mit Werkseinstellung-Mastercode die Programmierung vornehmen. - Seite 38 Tastendruck wird vom Gerät mit einem kurzen Tastenquittungston bestätigt. Infrarot-Fernbedienung Die gelbe LED ist AUS. Mastercode eingeben *Mastercode # (WE = 6-stellige Seriennr. des 10-845) Ein positiver Quittungston ertönt. Die gelbe LED leuchtet 3 s lang. Danach Programmierbereitschaft blinkt die gelbe LED.
- Seite 39 10-845 10.4. Seriennummer der Innenstation löschen Programmierung einleiten falls noch nicht erfolgt *3 # SN 1 # Eintrag mit SN 1 wird gelöscht. Es können max. 32 Seriennummernpaare Seriennummer eingeben angelernt werden. Geben Sie immer SN 2 = 0 ein, wenn nur SN 1 angelernt werden soll.
- Seite 40 10-845 10.8. Verschlüsselung einstellen Programmierung einleiten falls noch nicht erfolgt *7 # Wert # (WE = 1) Wert eingeben = 0 Bilder werden als BMP-Datei gespeichert = 1 Bilder werden verschlüsselt gespeichert Ein positiver Quittungston ertönt. Die gelbe LED leuchtet 3 s lang. Danach Verschlüsselung eingestellt...
-
Seite 41: Bedienung
10-845 10.12. Uhrzeit einstellen Programmierung einleiten falls noch nicht erfolgt *96 # hh # mm # ss # Uhrzeit eingeben hh = Stunde, mm = Minute, ss = Sekunde (Stunde: 00 bis 23) Ein positiver Quittungston ertönt. Die gelbe LED leuchtet 3 s lang. Danach Uhrzeit eingestellt blinkt die gelbe LED. -
Seite 42: Infrarot-Fernbedienung
10-845 Ist für die entsprechende Seriennummer kein Bild vorhanden, wird der Hinweis Keine Bilder vorhanden angezeigt. Drücken Sie die Funktionstaste, um zum nächsten Bild zu wechseln. Drücken Sie die Bildtaste, um das gerade angezeigte Bild zu löschen. Sind alle vorhandenen Bilder gelöscht, wird der Hinweis Keine Bilder vorhanden angezeigt. -
Seite 43: Fehlerbehebung / Faq
Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dann nehmen Sie bitte Kontakt auf mit dem Kundendienst von Niko (Belgien: +32 3 778 90 80) oder wenden Sie sich an Ihren Großhändler. Kontaktdaten und weitere Informationen erhalten Sie im Internet... -
Seite 44: Garantiebedingungen
• Der Endverbraucher ist verpflichtet, Niko schriftlich über einen Produktmangel innerhalb von zwei Monaten nach dessen Feststellung zu informieren. • Im Falle eines Mangels hat der Endverbraucher nur Recht auf kostenlose Reparatur oder Ersatz des Produkts. Eine Entscheidung darüber obliegt allein Niko. - Seite 72 10-845 nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu PM010-84500R16401...
