10-499
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING

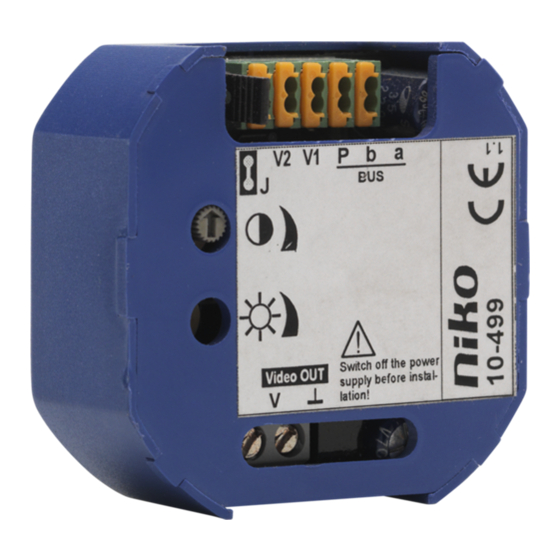

De video-ontvanger is een inbouwmodule die een videosignaal voor Niko Toegangs-
controle omzet in een videosignaal voor een coaxiaal systeem (CVBS). Met deze
module wordt een tv of monitor via een coaxkabel (75 Ω) aangesloten op een Niko
toegangscontrolesysteem. Na aansluiting verschijnt het gewenste beeld op de tv of monitor.

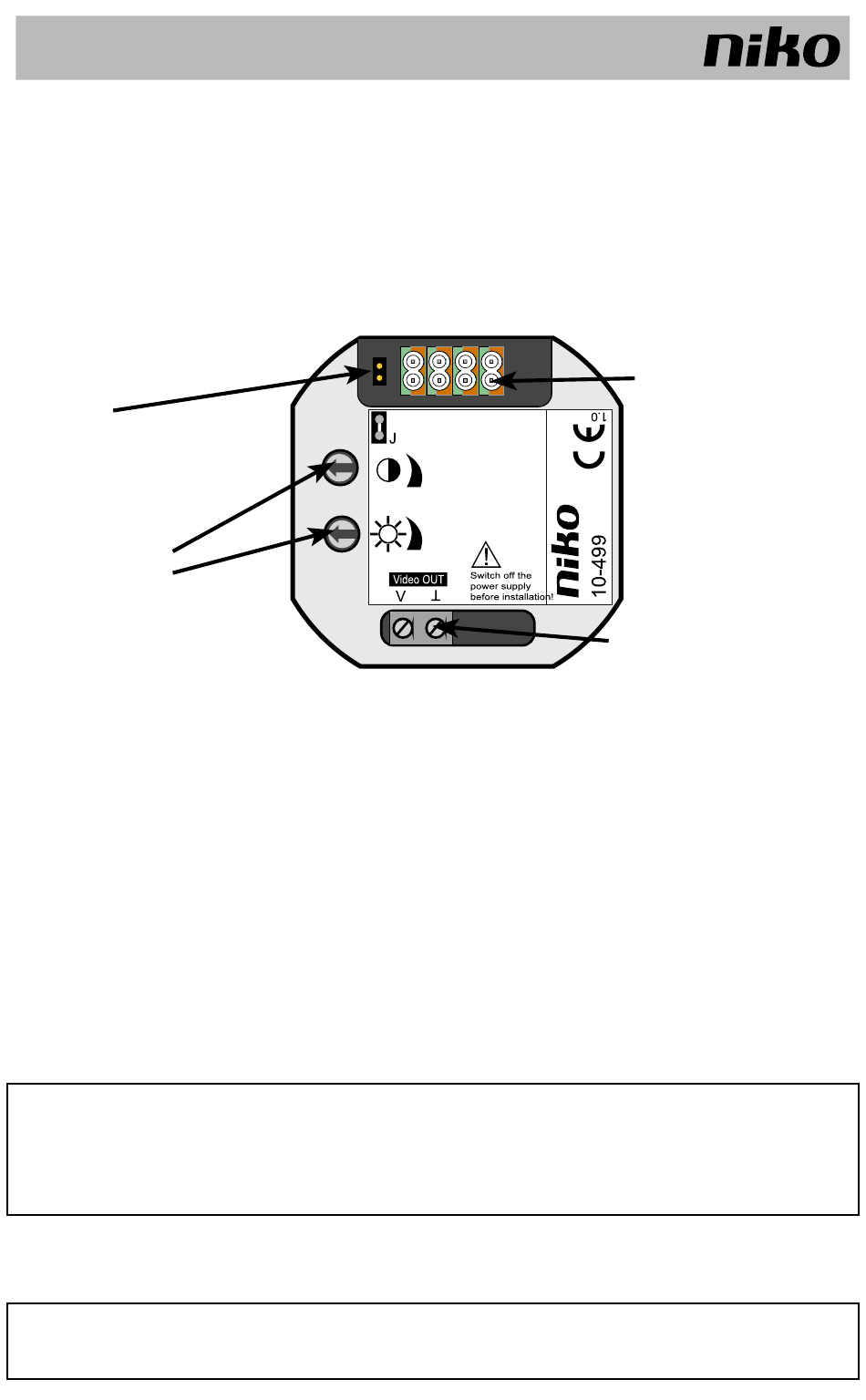

jumper
potentiometers
voor beeldregeling
De video-ontvanger wordt aangesloten op een videofonie-installatie met zesdraads-
bekabeling. Gebruik een getwiste kabel voor een optimale kwaliteit van het videobeeld.
Let ook op de diameter van de aders in de kabel, want deze bepaalt de maximaal
mogelijke afstand tussen de voeding en de video-ontvanger.
Niko raadt aan om de volgende kabels te gebruiken voor de installatie van de
video-ontvanger:
• JYSTY (-F2) min. 3 x 2 x 0,8 mm (max. afstand 200 m)
• TVVF (-F2) min. 3 x 2 x 0,8 mm (max. afstand 200 m)
• TPVF min. 3 x 2 x 0,6 mm (max. afstand 100 m)
• UTP/FTP/STP 4 x 2 x 0,5 mm (max. afstand 70 m)
Waarvoor dienen de aan te sluiten draden?
• klemmen a en b: communicatiebus (24 Vdc)
• klemmen V1 en V2: videosignaal
• klemmen P en M: extra voeding (26 Vdc)
De video-ontvanger is ook voorzien van een tweepolige schroefklem om een tv of
monitor aan te sluiten.
Opgelet: Installeer de video-ontvanger niet onder spanning. Sluit het toestel pas na
volledige installatie aan op de netspanning.
NL
V2 V1 M P
Video-ontvanger
systeemaansluiting
tv- of monitoraansluiting
1
