Daglichtstuurmodule met schemerschakelaar (360-36194)
Montage en handleiding
1. GEBRUIK

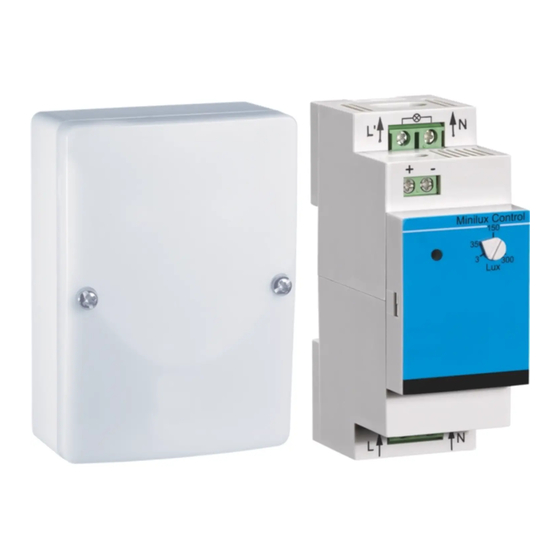

De daglichtstuurmodule met schemerschakelaar 360-36194 is een set bestaande uit een DIN-raillmodule
en een externe lichtsensor, die het daglichtniveau meet.
De daglichtstuurmodule met schemerschakelaar 360-36194 met positieve hysteresiswaarde schakelt de
verlichting 's avonds aan als de lichtsterkte onder het ingestelde luxniveau daalt (standaardinstelling: 35 lux).
De verlichting gaat 's ochtends opnieuw uit als het ingestelde luxniveau met 10 % overschreden wordt (fig. 5).
Het luxniveau kan eenvoudig ingesteld worden met de potentiometer op de daglichtstuurmodule. Tussen de
daglichtstuurmodule en de schemerschakelaar loopt er een tweedraadsverbinding.
Voor gebruik in systemen buitenshuis.
Toepassingsgebieden:
• parkeergarages
• voetpaden
• buitenruimten
2. INSTALLATIE
2.1. Montageplaats
Zorg ervoor dat de lichtsensor niet beïnvloed wordt door andere lichtbronnen of door de lichtbron die zelf door
de sensor gecontroleerd wordt. Veranderingen in het daglichtniveau als gevolg van reflectie, vallende bladeren
of plantgroei kunnen de schakeltijden beïnvloeden (fig. 4).
Voor een optimale lichtregeling richt je de lichtsensor naar het noorden/oosten.
2.2. De melder aansluiten
Om de sensor te openen, zie fig. 2.
Sluit de melder aan volgens het aansluitschema (zie Fig. 1).
2.3. Bekabeling
De lichtsensor heeft een Klasse II-output. Hierdoor kan de lichtsensor geïnstalleerd worden als een toestel
met lage spanning.
3. WERKING
3.1. Algemeen
Je kan het luxniveau eenvoudig instellen met de potentiometer op de daglichtstuurmodule.
Gebruik de lux-knop om het schakelniveau in te stellen.
De feedbackled op de module helpt je bij het regelen van de luxwaarde en reageert daarom zonder enige
vertraging op je handelingen. De led licht op wanneer het gemeten daglicht lager dan of gelijk is aan de
schaalwaarde van de instelling (fig 5).
4. FABRIEKSINSTELLINGEN
Luxniveau: 35 lux.
5. TECHNISCHE GEGEVENS
Daglichtstuurmodule
Referentiecode
360-36194
Afmetingen 90 x 35 x 55 mm (HxBxD), 2TE
Voedingsspanning 230 Vac ± 10 %
Vermogenschakelaar maximale nominale waarde vermogenschakelaar 16 A*
Stroomverbruik
2,5 W
Relaiscontact NO, μ 16 A
Maximale belasting gloeilampen (3000 W)
230V-halogeenlampen (2300 W)
fluorescentielampen (niet-
gecompenseerd) (1200 VA)
spaarlampen (CFLi) 58 stuks (18 W)
Maximale capacitieve 140 μF
belasting
Maximale
165 A/20 ms
inschakelstroom
Lichtgevoeligheid
3 – 300 lux
Uitschakelvertraging ± 1 min.
Beschermingsgraad IP20
Kabelingang
Beschermingsklasse
Klasse II
Omgevingstemperatuur -5 °C – 50 °C
Markering CE-gemarkeerd conform EN
60669-2-1
* De nominale waarde van de vermogenschakelaar is beperkt door nationale regelgeving voor installaties.
PM360-36194R23062
NL
De installatie van producten die permanent onderdeel zullen uitmaken van de elektrische installatie en die
gevaarlijke spanningen bevatten, moet worden uitgevoerd door een erkend installateur en volgens de geldende
voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de
elektrische installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of Niko customer services.
NL
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor radioapparatuur verklaart
Niko nv dat de radioapparatuur uit deze handleiding conform is met Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring staat op www.niko.eu onder de productreferentie, indien van toepassing.
NL
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de
bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om
de ophaling en verwerking te kunnen financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage
(inbegrepen in de aankoopprijs van dit product).
