10-880-01 / 10-881-01
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze inbouwdeurluidspreker (10-880-01) en uitbreiding (10-881-01) uit het gamma Toegangscontrole
Standaard maakt altijd deel uit van een systeem met één of meerdere binnenposten en een voeding.
Meer informatie over de integratie van het product in een volledig systeem vind je terug in de technische
catalogus.
Deze componenten kunnen achter een paneel met beldrukknoppen ingebouwd worden. Op de inbouw-
deurluidspreker kunnen tot 16 beldrukknoppen aangesloten worden. Een microfoon en luidspreker
zijn geïntegreerd. De uitbreiding kan aan de inbouwdeurluidspreker gekoppeld worden met behulp van de
meegeleverde kabel. De uitbreiding maakt het mogelijk tot 32 extra beldrukknoppen te koppelen. Alle
programmeringen worden opgeslagen op een uitneembaar EEPROM. De communicatie verloopt steeds
via de inbouwdeurluidspreker (10-880-01).

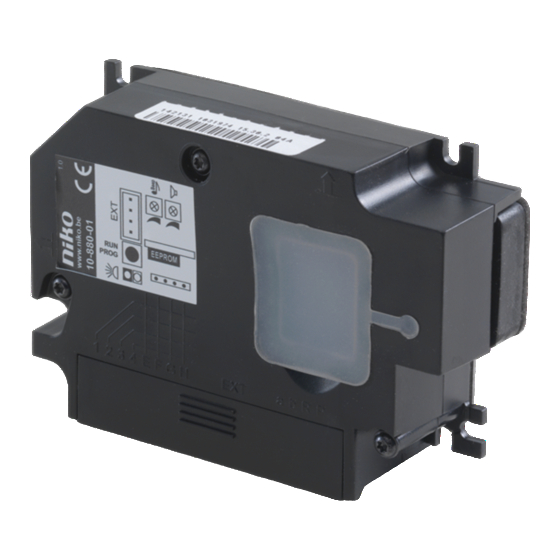

2. ONDERDELEN

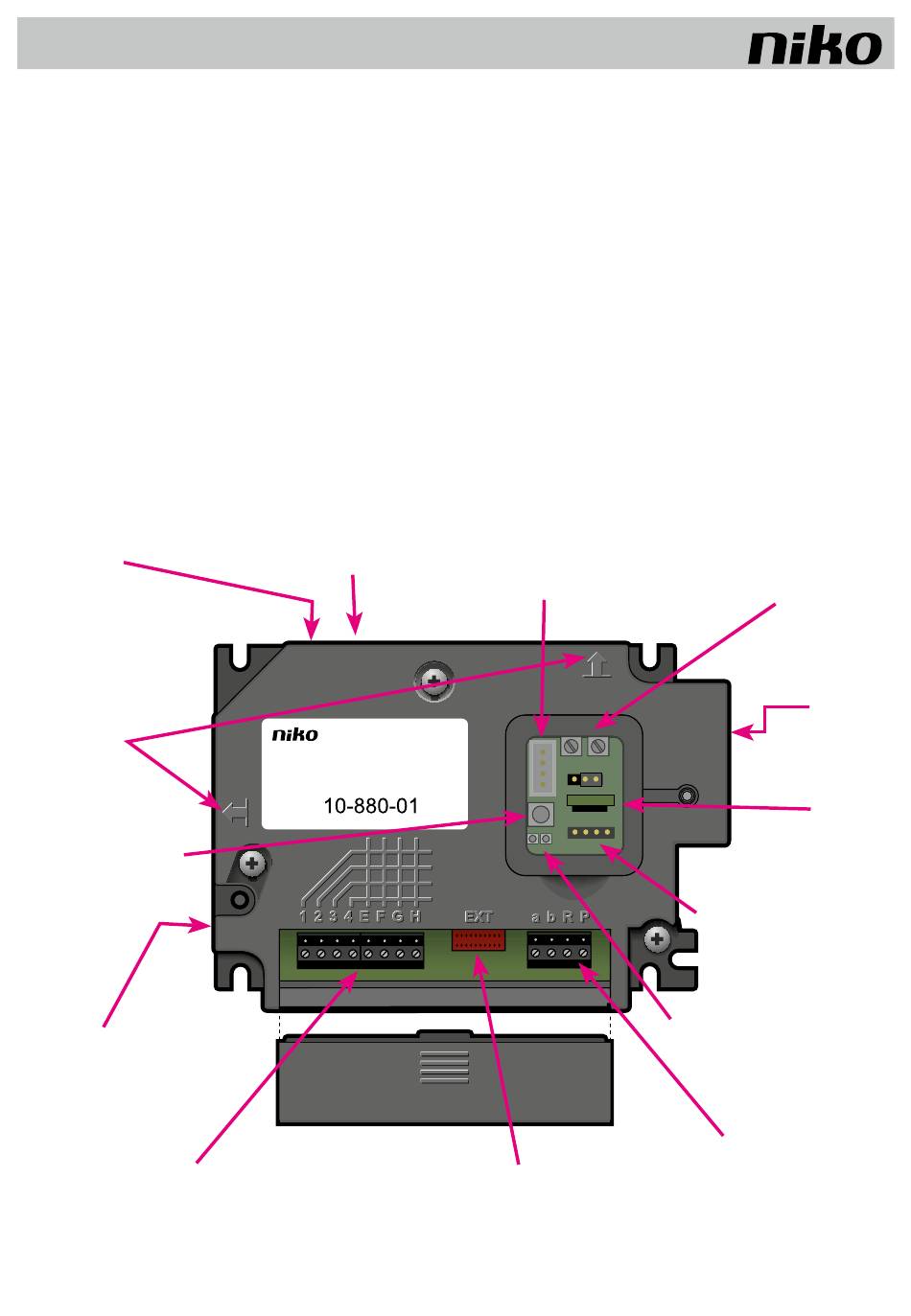

Basisonderdelen inbouwdeurluidspreker 10-880-01
luidspreker
mogelijke bovenkant
toestel
programmeerknop
dubbelzijdig klevende folie
afneembare aansluitklemmen
voor beldrukknoppen
NL
serienummer
voor uitbreiding 10-881-01
aansluitconnector
servicetoestel
aansluitconnector
potentiometers voor
luidsterkte beltoon en spraak
afneembare
microfoon
uitneembaar
EEPROM
geheugen
connector voor inlezen
EEPROM 10-88X
gele en groene statusLED
afneembare
schroefklemmen voor bus
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Niko 10-880-01

Inhaltszusammenfassung für Niko 10-880-01

  • Seite 17 Lesen Sie sich die Bedienungsanleitung vor Installation und Inbetriebnahme sorgfältig durch. 1. BESCHREIBUNG Dieser Einbau-Türlautsprecher (10-880-01) und die Erweiterung (10-881-01) aus der Produktreihe Zugangskontrolle Standard muss in eine Anlage mit einem of mehreren Innensprechstellen und einem Netzteil eingebaut werden. Weitere Informationen über die Integration des Produkts in eine Gesamtanlage finden Sie im technischen Katalog.
  • Seite 18 Abstand zwischen Netzteil und Außensprechstelle. Bei größeren Abständen können Kabel paarweise doppelt genommen werden. Niko empfiehlt für die Installation der Außensprechstelle die folgenden Kabel: • Durchmesser 0,8mm (SVV, JYSTY, TVVF,…): max. Abstand 250m • Durchmesser 0,6mm (TPVF,…): max. Abstand 150m •...
  • Seite 19 10-880-01 / 10-881-01 3. MONTAGE Achtung! Installieren Sie die Außensprechstelle nicht unter Spannung. Schließen Sie das Gerät erst nach abgeschlossener Installation ans Stromnetz an. ➥ Montieren Sie den Türlautsprecher hinter der perforierten Stelle einer Frontplatte mit Ruftasten oder in einen Briefkasten auf einer Höhe von 140 bis...
  • Seite 20 10-880-01 / 10-881-01 ➥ Schließen Sie die Ruftasten an den abnehmbaren Anschlüssen des Lautsprechers (max. 16) und der Erweiterungen (max. 32 je Erweiterung) an. Die Ruftasten müssen N.O.-Kontakte haben. Ein weiteres Türöffnerrelais anschließen Optional kann ein weiteres Türöffner- relais an der Außensprechstelle zwischen Klemme R und P angeschlossen werden.

  • Seite 21: Programmerien Und Funktion

    10-880-01 / 10-881-01 4. PROGRAMMERIEN UND FUNKTION Programmierung der Ruftaste • Das Programmieren von Ruftasten wird ausführlich in den Anleitungen zum Netzanschluss des Systems (10-801, 10-802 oder 10-806) und zum Wartungsapparat (10-870) beschrieben. • Wenn der Wartungsapparat verwendet wird, dann lösen Sie das Etikett mit der Serienummer, vom Modul und kleben Sie es auf den Installationsplan.

  • Seite 22: Technische Daten

    Anlage ohne Spannung ist. Austauschen des EEPROM-Speichers mit alten Typen 10-880 und 10-881 Der Einbaulautsprecher 10-880-01 und die Erweiterung 10-881-01 können als Ersatz die alten Typen 10-880 und 10-881 dienen. Beachten Sie allerdings, dass sie nicht gegeneinander ausgetauscht werden können.
  • Seite 23 10-880-01 / 10-881-01 Erweiterung für zusätzliche Ruftasten: - Abmessungen in mm: ....siehe Zeichnung (Höhe 35mm) - Gewicht: ........90g - Betriebstemperatur: ..... -20 bis 50°C - Länge Verbindungskabel: ..... 400mm - Max. Anzahl Ruftasten: ....32 - Max. 2 Serienummern (Innensprechstelle) pro Ruftaste...

  • Seite 24: Gesetzliche Bestimmungen

    - diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen werden muss; - die Regeln fachmännischen Könnens. - Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte Kontrollstelle wenden: Web-site: http://www.niko.be; E-Mail: support@niko.be; Hotline Belgien: +32 3 778 90 80...
  • Seite 41 10-880-01 / 10-881-01...
  • Seite 42 10-880-01 / 10-881-01...
  • Seite 43 10-880-01 / 10-881-01...
  • Seite 44 10-880-01 / 10-881-01 a b E P a b E P � 12V 1A max a b E P a b E P � 12V 1A max ✱ verwijder het lampje ! 16 17 retirez la lampe ! Lämpchen entfernen! remove the lamp ! odstráňte lampu!
