10-806-01
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze videovoeding uit het Niko toegangscontrolegamma maakt deel uit van een installatie met:
één videobuitenpost,
•
maximaal twaalf videobinnenposten (als er slechts één actief is)
•
of: maximaal zes videobinnenposten (als er twee actief zijn),
maximaal één videosplitter.
•
Zonder de maximale capaciteit van de voeding te overschrijden kun je de installatie uitbreiden met:
één audiobuitenpost,
•
drie audiobinnenposten,
•
één relais.
•
De voeding werkt op standaard netspanning (230 Vac, 50 Hz) en levert gelijkspanning
aan de installatie.
Bovendien kan de voeding een deurslot/poort en/of een lichtkring aansturen, waarvan je
de activeringstijd kunt instellen (zie rubriek 4.2.).

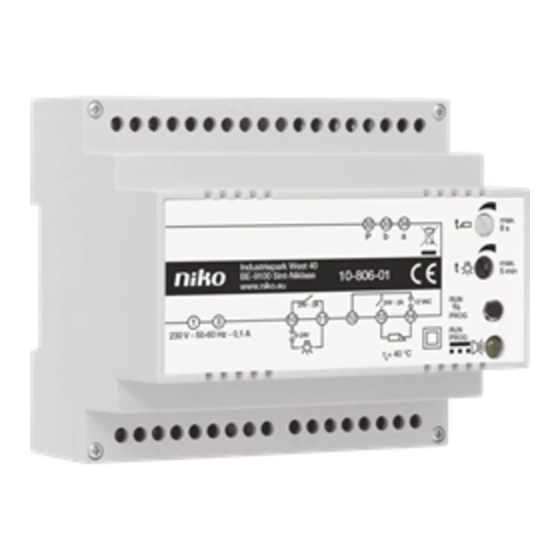

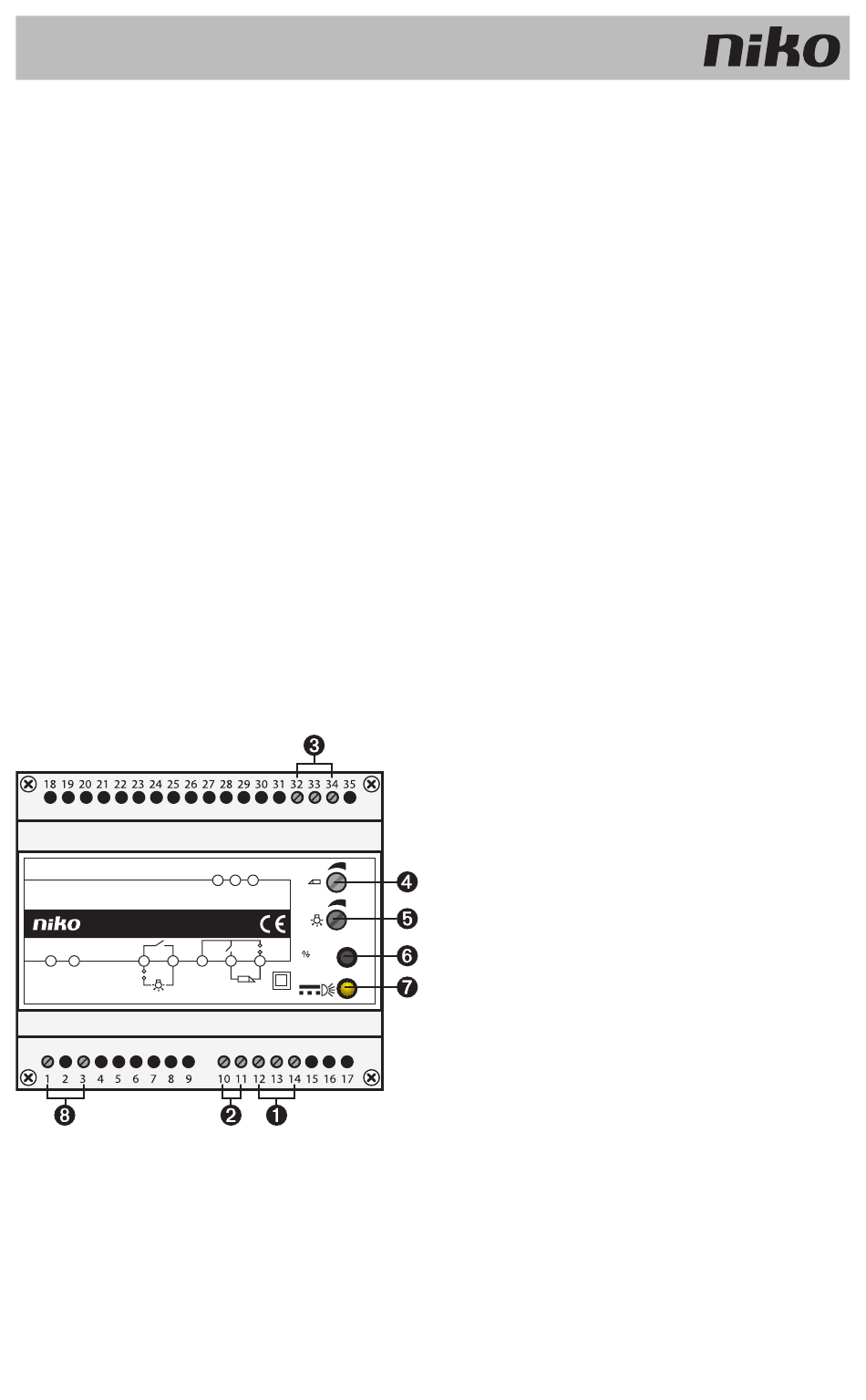

2. ONDERDELEN
Industriepark West 40
BE-9100 Sint-Niklaas
www.niko.eu
24V - 2A
1
3
10
11
230 V - 50-60 Hz - 0,1 A
8-24V
schroefklemmen 12 tot 14 voor deurslot/poort
➊
schroefklemmen 10 en 11 voor lichtkring
➋
schroefklemmen 32 tot 34 voor bekabeling van de installatie
➌
potentiometer voor de activeringstijd van de deuropener
➍
potentiometer voor de activeringstijd van de lichtkring
➎
programmeerknop (PROG.)
➏
statusled
➐
schroefklemmen 1 en 3 voor de aansluiting van de 230V-netspanning
➑
NL
t
max.
32
33
34
8 s
P
b
a
t
max.
10-806-01
5 min
RUN
24V - 2A
12 VAC
12
13
14
PROG
RUN
PROG
t
= 40 °C
a
