16-656-01
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING

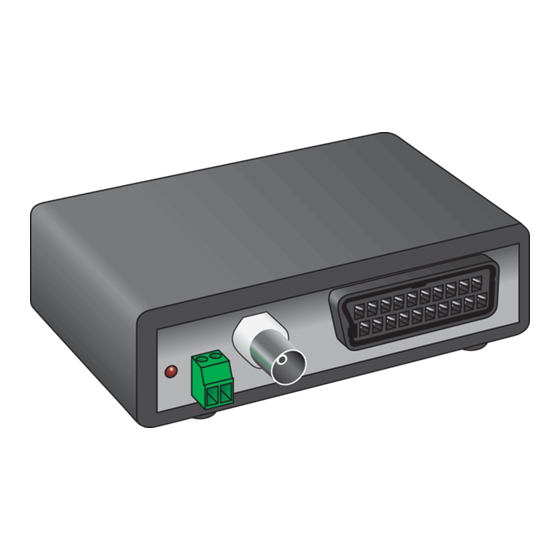

De 16-656-01 is een universele module en behoort tot het gamma Toegangscontole Design. Via
de universele module kan een kleurenbeeld van uw bezoeker op een televisietoestel, een monitor
of een pc weergegeven worden. Terwijl u uw bezoeker ziet, kan u ook telefonisch met hem/haar
communiceren. De module heeft een zwarte behuizing met metalen zijprofielen en is voorzien van
volgende in- en uitgangen:
- RJ45-ingang voor de UTP-kabel van de splitter, switcher
- RJ12-uitgang voor aansluiting van een telefoontoestel;
- RS232-uitgang voor aansluiting op een pc (zie pc-pakket);
- schroefconnector die 12V DC uitstuurt of als potentiaalvrij contact gebruikt wordt;
- coaxplug (BNC) om een videobeeld naar de monitor te sturen;
- scartconnector om een televisietoestel aan te sluiten.
De universele module is een 'plug and play'-concept: u moet enkel de aansluitingen maken en het
videosignaal programmeren.
2. MONTAGE
1. oranje-wit 1. Vsup (+)
2. oranje 2. Ground (-)
3. groen-wit 3. bus H
4. blauw 4. telefonie (tip)
5. blauw-wit 5. telefonie (ring)
6. groen 6. bus L
7. bruin-wit 7. video +
8. bruin 8. video -
2.1. Koppeling aan een televisietoestel (via een scartkabel)
Volgende kabels zijn vereist (niet meegeleverd):
- UTP-kabel (kleurencode fig.1) met RJ45-connectoren aan weerszijden
- scartkabel (lengte max. 5m) met scartconnectoren aan weerszijden
- eventueel: telefoondraad met RJ12-connectoren aan weerszijden
De UTP-kabel verbindt de splitter of switcher met de universele module. De scartkabel verbindt
de universele module met het televisietoestel. Hieronder vindt u een afbeelding van de vereiste
bekabeling:
NL
1 + Vsup
2 - Gnd
3 Bus H
4 TEL tip
5 TEL ring
6 Bus L
7 VIDEO +
8 VIDEO -
fig.1: kleurencode UTP-kabel
Opgelet!
Verkeerde bekabeling kan de
producten in het systeem ernstig
beschadigen!
