4. Bedienungsanleitung ZMZ 0215

4.1 Einstellungen

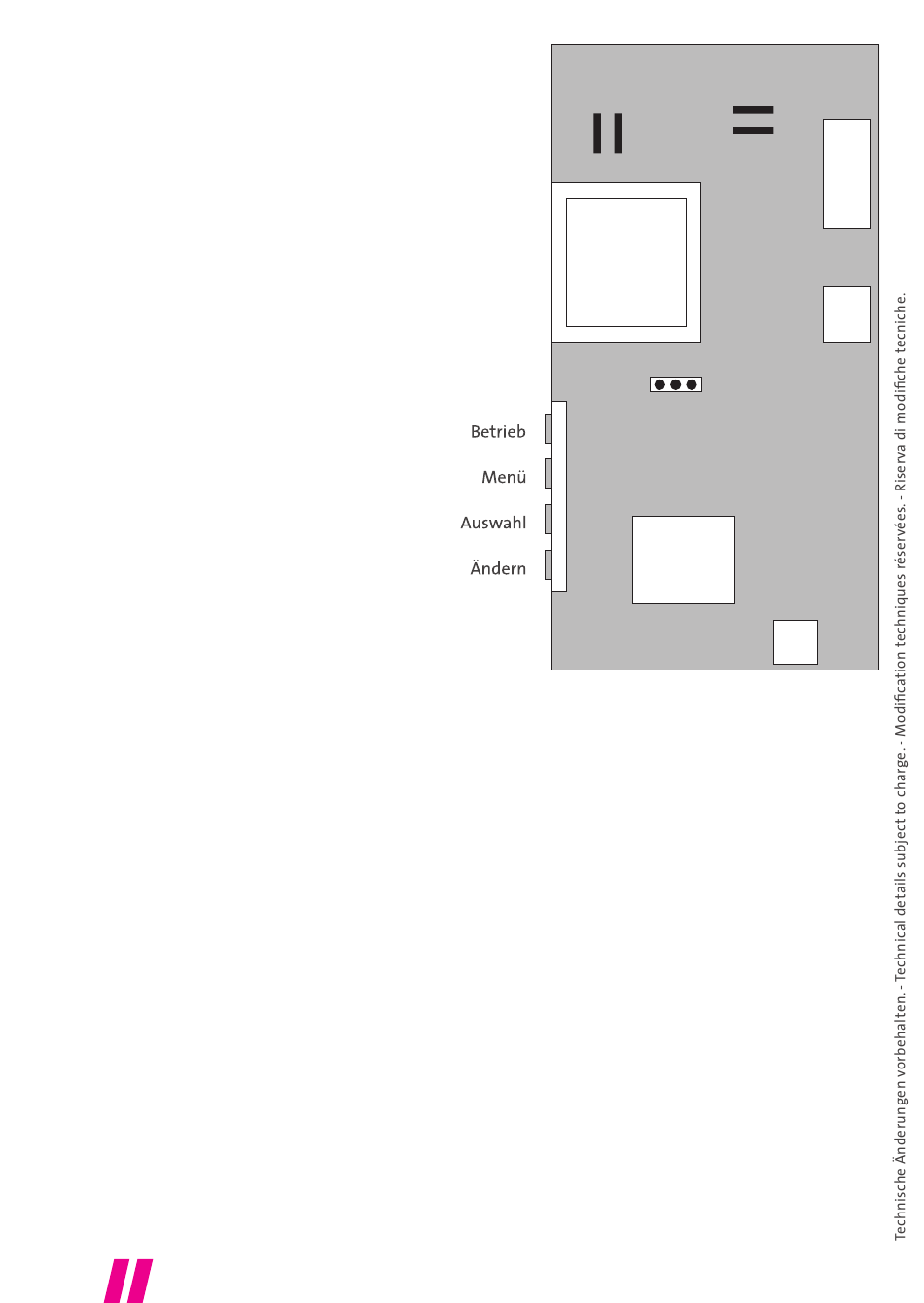

Sämtliche Einstellungen des Gerätes
werden mit den vier Tasten im
seitlichen Ausschnitt der Abdeck-
haube vorgenommen. Vor und nach
jeder Änderung der Einstellwerte
ist die Taste „Betrieb" zu drücken.
Beim erstmaligen Drücken erscheint
die Anzeige „ Außer Betrieb", bei
Rückkehr in den normalen Betrieb
erscheint nach dem Drücken die
Anzeige „Reset", gefolgt von der Ver-
sionsnummer der Gerätesoftware.
Alle zu verändernden Werte können
durch mehrmaliges Drücken der
Taste „Menü" zur Anzeige gebracht
werden.
Je nach Ausführung des Gerätes
erscheint im Display :
„Zeit"
„Münzen"
optional „Nachlauf"
optional „Vorlauf"
optional „ext. Start"
optional „ext. Stop"

4.2 Laufzeiteinstellung

Nach Aufruf des Menüs „Zeit" kann der Cursor (Unterstrich) mit der Taste „Auswahl"
durch mehrmaliges Drücken an die zu ändernde Stelle verschoben werden. Mit der Taste
„Ändern" kann nun der gewünschte Wert der Grundzeit in Stunden : Minuten : Sekunden
eingestellt werden. Soll keine weitere Einstellung vorgenommen werden, kann mit der
Taste „Betrieb" in die Betriebsbereitschaft zurückgekehrt werden, mit der Taste „Menü"
wird der nächste Einstellwert aufgerufen.
4.3 Münzvorlage
Nach Aufruf des Menüs „Münzen" kann mit der Taste „Ändern" die Anzahl der Münzen
eingestellt werden, die eingeworfen werden müssen, um das Gerät zu starten. Weiter
wie unter Laufzeiteinstellung beschrieben.
NZR – Ihr Partner für Energiemessung
6
(Laufzeit)
(Münzvorlage)
(Nachlaufzeit 2. Relais)
(Einschaltverzögerung)
(Start durch externe Taste)
(Stop durch externe Taste)
Münzprüfer
Einstellungen
Prozessor
Leiterplatte ZMZ 215
EPROM
