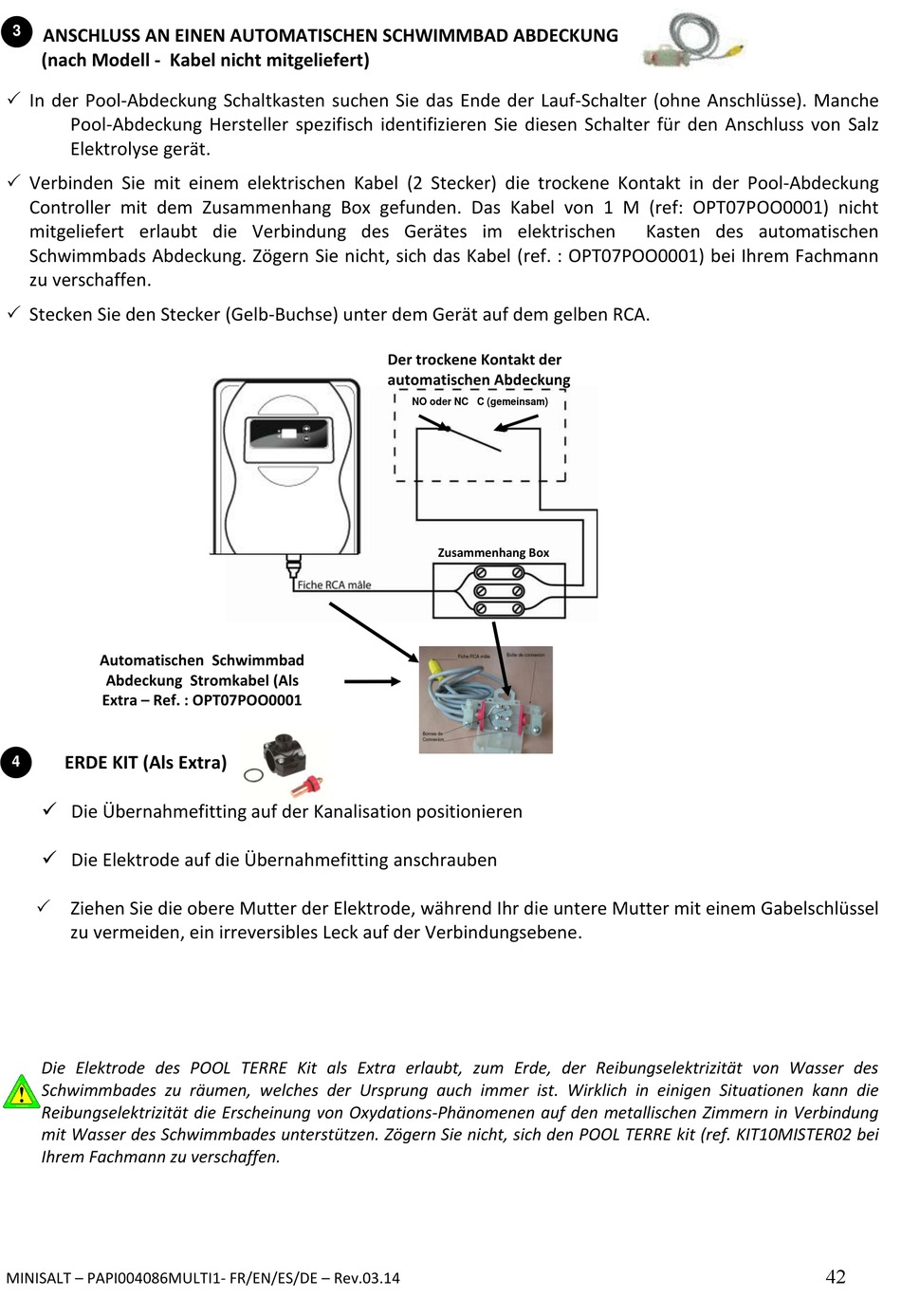

ANSCHLUSS AN EINEN AUTOMATISCHEN SCHWIMMBAD ABDECKUNG

(nach Modell - Kabel nicht mitgeliefert)
 In der Pool-Abdeckung Schaltkasten suchen Sie das Ende der Lauf-Schalter (ohne Anschlüsse). Manche
Pool-Abdeckung Hersteller spezifisch identifizieren Sie diesen Schalter für den Anschluss von Salz
Elektrolyse gerät.
 Verbinden Sie mit einem elektrischen Kabel (2 Stecker) die trockene Kontakt in der Pool-Abdeckung
Controller mit dem Zusammenhang Box gefunden. Das Kabel von 1 M (ref: OPT07POO0001) nicht
mitgeliefert erlaubt die Verbindung des Gerätes im elektrischen
Schwimmbads Abdeckung. Zögern Sie nicht, sich das Kabel (ref. : OPT07POO0001) bei Ihrem Fachmann
zu verschaffen.
 Stecken Sie den Stecker (Gelb-Buchse) unter dem Gerät auf dem gelben RCA.
Automatischen Schwimmbad
Abdeckung Stromkabel (Als
Extra – Ref. : OPT07POO0001

ERDE KIT (Als Extra)

4
 Die Übernahmefitting auf der Kanalisation positionieren
 Die Elektrode auf die Übernahmefitting anschrauben
 Ziehen Sie die obere Mutter der Elektrode, während Ihr die untere Mutter mit einem Gabelschlüssel
zu vermeiden, ein irreversibles Leck auf der Verbindungsebene.
Die Elektrode des POOL TERRE Kit als Extra erlaubt, zum Erde, der Reibungselektrizität von Wasser des
Schwimmbades zu räumen, welches der Ursprung auch immer ist. Wirklich in einigen Situationen kann die
Reibungselektrizität die Erscheinung von Oxydations-Phänomenen auf den metallischen Zimmern in Verbindung
mit Wasser des Schwimmbades unterstützen. Zögern Sie nicht, sich den POOL TERRE kit (ref. KIT10MISTER02 bei
Ihrem Fachmann zu verschaffen.
MINISALT – PAPI004086MULTI1- FR/EN/ES/DE – Rev.03.14
Der trockene Kontakt der
automatischen Abdeckung
NO oder NC C (gemeinsam)
Zusammenhang Box
Kasten des automatischen
