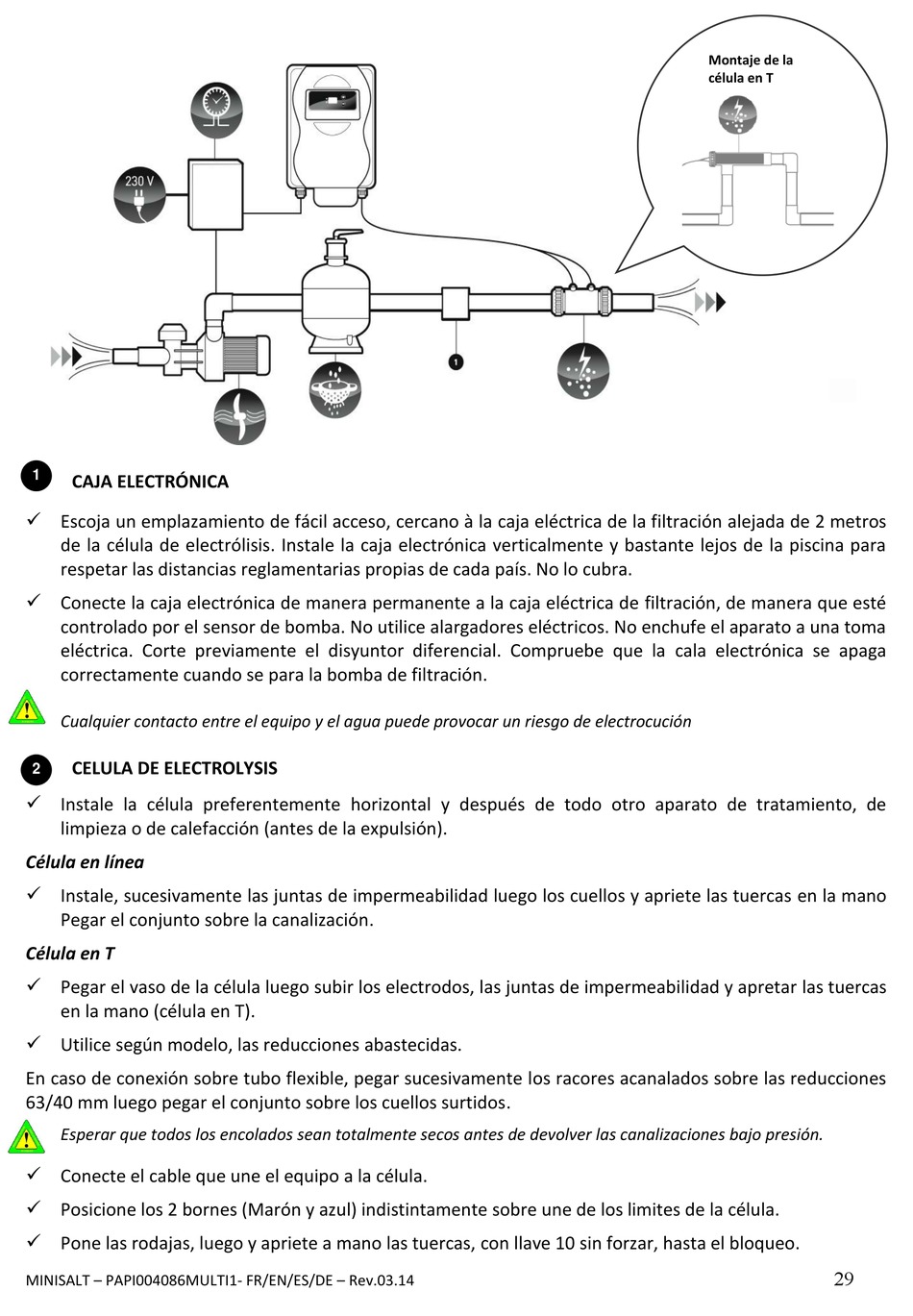

Caja Electrónica; Célula De Electrolisis - POOL TECHNOLOGIE Minisalt Handbuch

1
CAJA ELECTRÓNICA
 Escoja un emplazamiento de fácil acceso, cercano à la caja eléctrica de la filtración alejada de 2 metros
de la célula de electrólisis. Instale la caja electrónica verticalmente y bastante lejos de la piscina para
respetar las distancias reglamentarias propias de cada país. No lo cubra.
 Conecte la caja electrónica de manera permanente a la caja eléctrica de filtración, de manera que esté
controlado por el sensor de bomba. No utilice alargadores eléctricos. No enchufe el aparato a una toma
eléctrica. Corte previamente el disyuntor diferencial. Compruebe que la cala electrónica se apaga
correctamente cuando se para la bomba de filtración.
Cualquier contacto entre el equipo y el agua puede provocar un riesgo de electrocución
CELULA DE ELECTROLYSIS
2
 Instale la célula preferentemente horizontal y después de todo otro aparato de tratamiento, de
limpieza o de calefacción (antes de la expulsión).
Célula en línea
 Instale, sucesivamente las juntas de impermeabilidad luego los cuellos y apriete las tuercas en la mano
Pegar el conjunto sobre la canalización.
Célula en T
 Pegar el vaso de la célula luego subir los electrodos, las juntas de impermeabilidad y apretar las tuercas
en la mano (célula en T).
 Utilice según modelo, las reducciones abastecidas.
En caso de conexión sobre tubo flexible, pegar sucesivamente los racores acanalados sobre las reducciones
63/40 mm luego pegar el conjunto sobre los cuellos surtidos.

Esperar que todos los encolados sean totalmente secos antes de devolver las canalizaciones bajo presión.
 Conecte el cable que une el equipo a la célula.
 Posicione los 2 bornes (Marón y azul) indistintamente sobre une de los limites de la célula.
 Pone las rodajas, luego y apriete a mano las tuercas, con llave 10 sin forzar, hasta el bloqueo.
MINISALT – PAPI004086MULTI1- FR/EN/ES/DE – Rev.03.14
Montaje de la
célula en T
29
