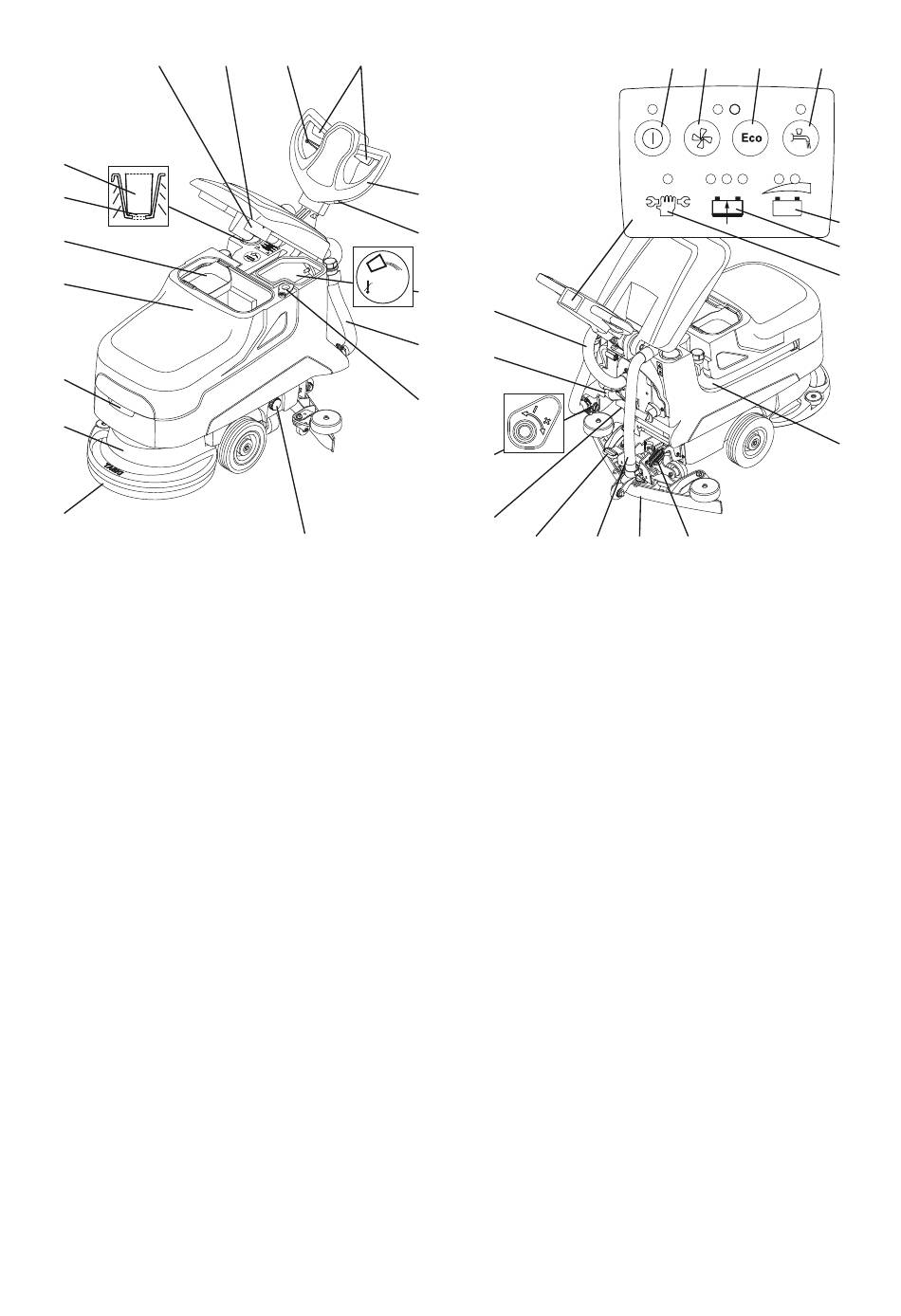

Schemat budowy

17
1
2
3
4
5
6
7
1 dozownik
2 wskazanie wysokości napełniania
3 pojemnik na zanieczyszczenia zgrubne
4 zbiornik na brudną wodę
5 wgłębienie do podnoszenia
6 agregat jednostki narzędziowej
7 jednostka narzędziowa (szczotki, pady itp.)
8 filtr zbiornika na czystą wodę
9 otwór opróżniający
10 wąż odpływowy ze zbiornika na czystą wodę (nie-
bieska pokrywa)
11 zbiornik na czystą wodę
12 licznik czasu pracy (opcja)
13 uchwyt prowadzący
14 dźwignia uruchamiająca (napęd szczotki)
15 dźwignia do regulacji nachylenia uchwytu prowa-
dzącego
16 filtr ssący
17 pływak (zabezpieczenie zbiornika na brudną wodę
przed przepełnieniem)
18 wąż ssawny turbiny
19 uchwyt na przewód zasilający od ładowarki akumu-
latora
20 regulator manualnego dozowania roztworu czysz-
czącego
21 wtyczka podłączeniowa akumulatorów (kodowanie)
22 pedał nożny (dysza ssąca)
23 wąż ssawny dyszy ssącej
24 dysza ssąca
25 pedał nożny (jednostka narzędziowa)
26 wąż odpływowy ze zbiornika na brudną wodę (czer-
wona pokrywa)
27 wskaźnik serwisowy
28 wskaźnik stanu naładowania akumulatora
29 wyświetlacz stanu akumulatora
30 włączniki zasilania roztworem czyszczącym (WŁ/
WYŁ)
31 przyciski trybu ECO (WŁ/WYŁ)
32 włącznik agregatu ssącego (WŁ/WYŁ)
254
16 15 14
max.60°C
max.140°F
8
13
12
11
18
10
19
9
20
21
22 23
33 włącznik główny (WŁ/WYŁ)
33 32 31
24 25
30
29
28
27
26
