i-modul Modem 144/56k
10

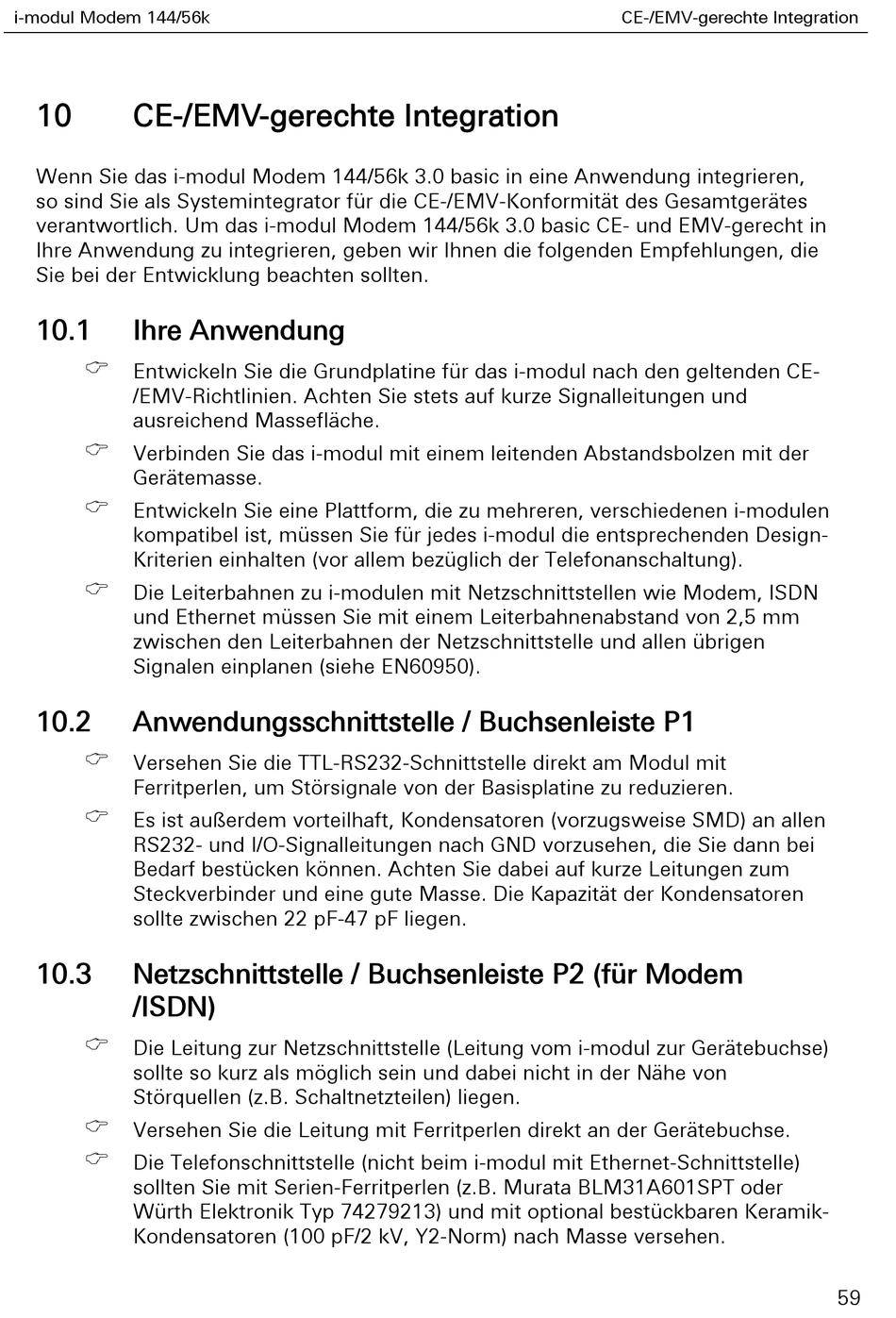

CE-/EMV-gerechte Integration

Wenn Sie das i-modul Modem 144/56k 3.0 basic in eine Anwendung integrieren,
so sind Sie als Systemintegrator für die CE-/EMV-Konformität des Gesamtgerätes
verantwortlich. Um das i-modul Modem 144/56k 3.0 basic CE- und EMV-gerecht in
Ihre Anwendung zu integrieren, geben wir Ihnen die folgenden Empfehlungen, die
Sie bei der Entwicklung beachten sollten.
10.1

Ihre Anwendung

Entwickeln Sie die Grundplatine für das i-modul nach den geltenden CE-
/EMV-Richtlinien. Achten Sie stets auf kurze Signalleitungen und
ausreichend Massefläche.
Verbinden Sie das i-modul mit einem leitenden Abstandsbolzen mit der
Gerätemasse.
Entwickeln Sie eine Plattform, die zu mehreren, verschiedenen i-modulen
kompatibel ist, müssen Sie für jedes i-modul die entsprechenden Design-
Kriterien einhalten (vor allem bezüglich der Telefonanschaltung).
Die Leiterbahnen zu i-modulen mit Netzschnittstellen wie Modem, ISDN
und Ethernet müssen Sie mit einem Leiterbahnenabstand von 2,5 mm
zwischen den Leiterbahnen der Netzschnittstelle und allen übrigen
Signalen einplanen (siehe EN60950).
10.2

Anwendungsschnittstelle / Buchsenleiste P1

Versehen Sie die TTL-RS232-Schnittstelle direkt am Modul mit
Ferritperlen, um Störsignale von der Basisplatine zu reduzieren.
Es ist außerdem vorteilhaft, Kondensatoren (vorzugsweise SMD) an allen
RS232- und I/O-Signalleitungen nach GND vorzusehen, die Sie dann bei
Bedarf bestücken können. Achten Sie dabei auf kurze Leitungen zum
Steckverbinder und eine gute Masse. Die Kapazität der Kondensatoren
sollte zwischen 22 pF-47 pF liegen.
10.3
Netzschnittstelle / Buchsenleiste P2 (für Modem
/ISDN)
Die Leitung zur Netzschnittstelle (Leitung vom i-modul zur Gerätebuchse)
sollte so kurz als möglich sein und dabei nicht in der Nähe von
Störquellen (z.B. Schaltnetzteilen) liegen.
Versehen Sie die Leitung mit Ferritperlen direkt an der Gerätebuchse.
Die Telefonschnittstelle (nicht beim i-modul mit Ethernet-Schnittstelle)
sollten Sie mit Serien-Ferritperlen (z.B. Murata BLM31A601SPT oder
Würth Elektronik Typ 74279213) und mit optional bestückbaren Keramik-
Kondensatoren (100 pF/2 kV, Y2-Norm) nach Masse versehen.
CE-/EMV-gerechte Integration
59
