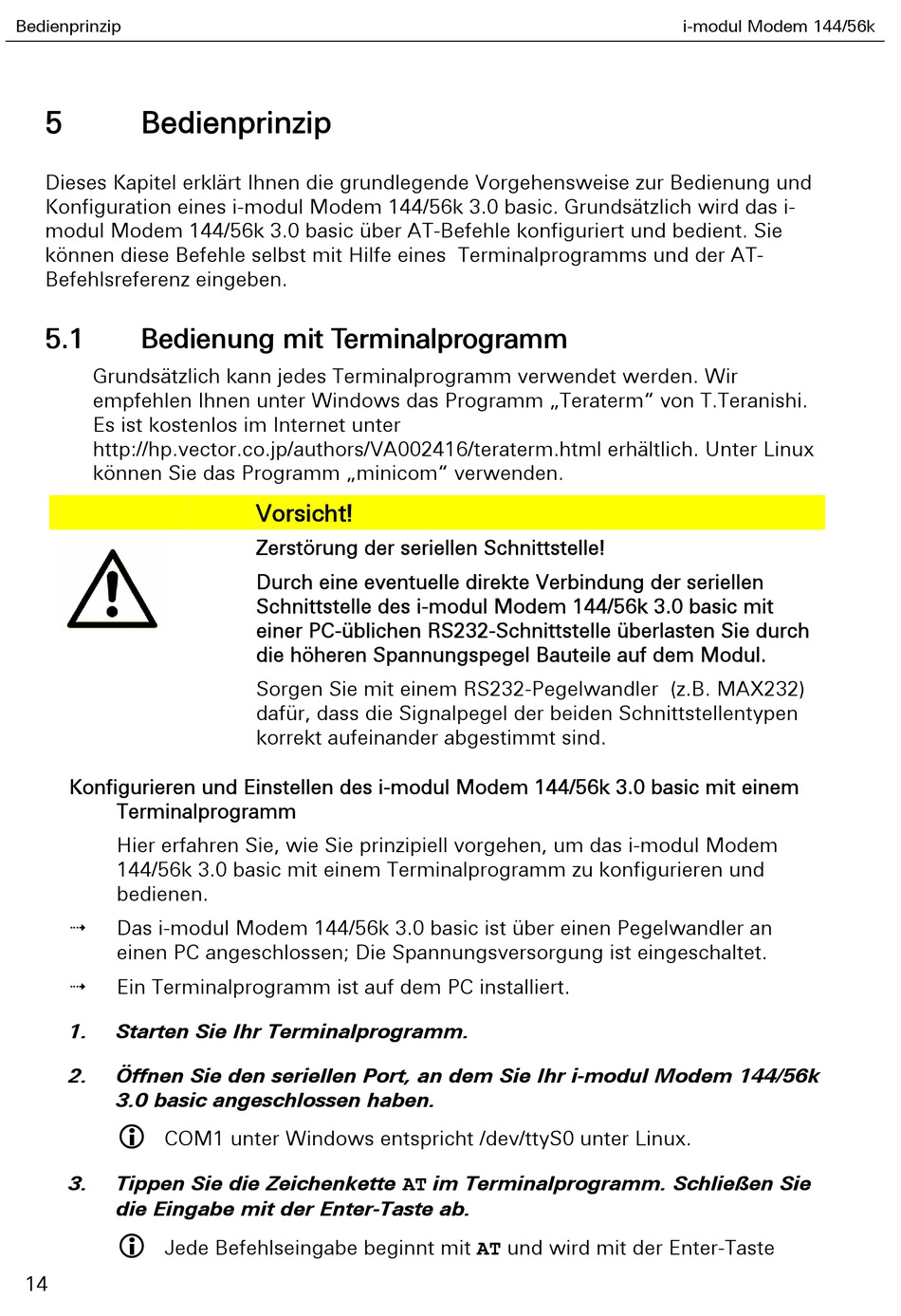

Bedienprinzip
Dieses Kapitel erklärt Ihnen die grundlegende Vorgehensweise zur Bedienung und
Konfiguration eines i-modul Modem 144/56k 3.0 basic. Grundsätzlich wird das i-
modul Modem 144/56k 3.0 basic über AT-Befehle konfiguriert und bedient. Sie
können diese Befehle selbst mit Hilfe eines Terminalprogramms und der AT-
Befehlsreferenz eingeben.
5.1
Bedienung mit Terminalprogramm
Grundsätzlich kann jedes Terminalprogramm verwendet werden. Wir
empfehlen Ihnen unter Windows das Programm „Teraterm" von T.Teranishi.
Es ist kostenlos im Internet unter
http://hp.vector.co.jp/authors/VA002416/teraterm.html erhältlich. Unter Linux
können Sie das Programm „minicom" verwenden.
Konfigurieren und Einstellen des i-modul Modem 144/56k 3.0 basic mit einem
Terminalprogramm
Hier erfahren Sie, wie Sie prinzipiell vorgehen, um das i-modul Modem
144/56k 3.0 basic mit einem Terminalprogramm zu konfigurieren und
bedienen.
Das i-modul Modem 144/56k 3.0 basic ist über einen Pegelwandler an
einen PC angeschlossen; Die Spannungsversorgung ist eingeschaltet.
Ein Terminalprogramm ist auf dem PC installiert.
1.
Starten Sie Ihr Terminalprogramm.
2.
Öffnen Sie den seriellen Port, an dem Sie Ihr i-modul Modem 144/56k
3.0 basic angeschlossen haben.
COM1 unter Windows entspricht /dev/ttyS0 unter Linux.
3.
Tippen Sie die Zeichenkette AT im Terminalprogramm. Schließen Sie
die Eingabe mit der Enter-Taste ab.
Jede Befehlseingabe beginnt mit AT und wird mit der Enter-Taste
14
Vorsicht!
Zerstörung der seriellen Schnittstelle!
Durch eine eventuelle direkte Verbindung der seriellen
Schnittstelle des i-modul Modem 144/56k 3.0 basic mit
einer PC-üblichen RS232-Schnittstelle überlasten Sie durch
die höheren Spannungspegel Bauteile auf dem Modul.
Sorgen Sie mit einem RS232-Pegelwandler (z.B. MAX232)
dafür, dass die Signalpegel der beiden Schnittstellentypen
korrekt aufeinander abgestimmt sind.
i-modul Modem 144/56k
