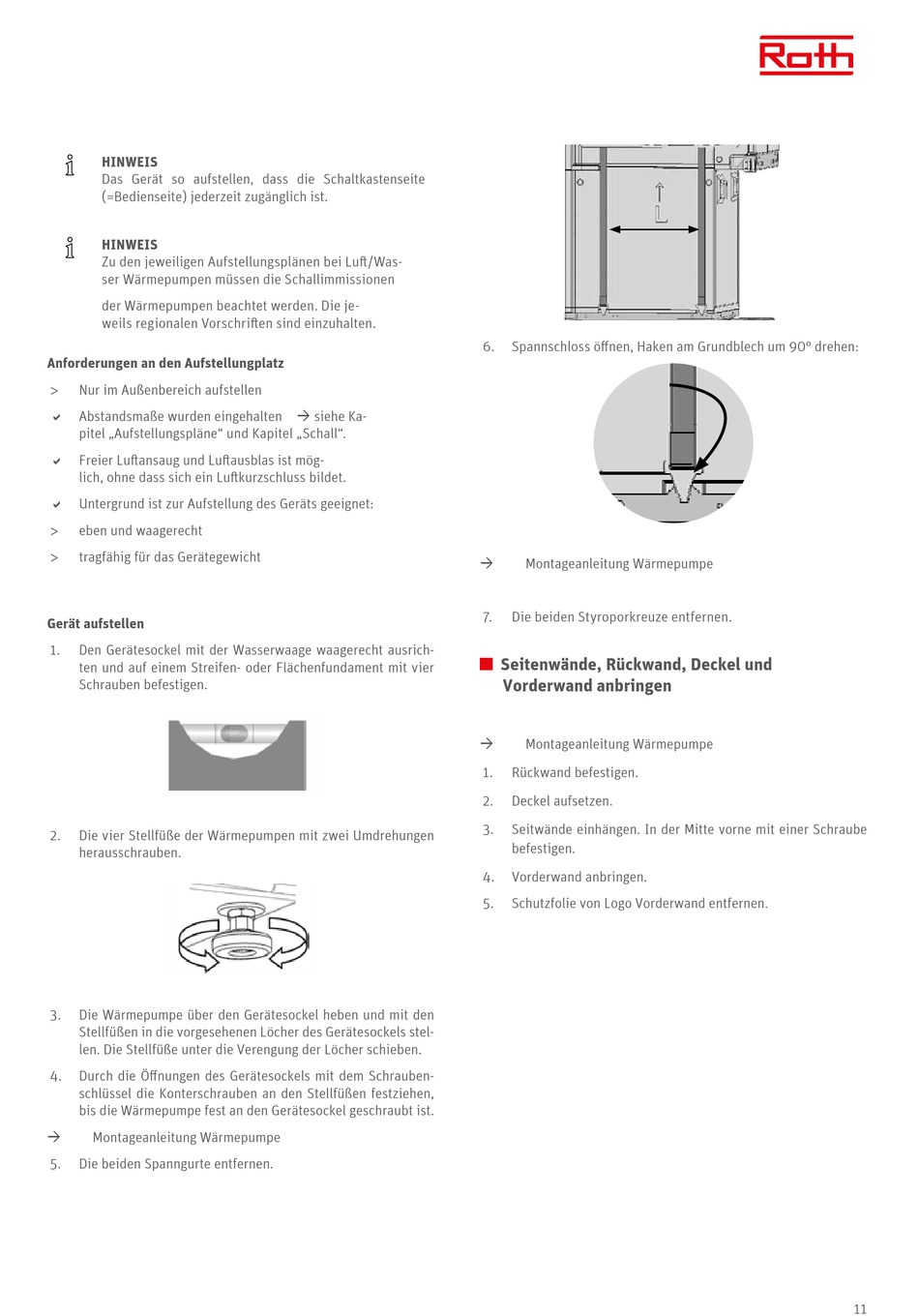

Seitenwände, Rückwand, Deckel Und Vorderwand Anbringen - Roth AuraModul FR 8 kW E Montage- & Bedienungsanleitung

HINWEIS
Das Gerät so aufstellen, dass die Schaltkastenseite
(=Bedienseite) jederzeit zugänglich ist.
HINWEIS
Zu den jeweiligen Aufstellungsplänen bei Luft/Was-
ser Wärmepumpen müssen die Schallimmissionen
der Wärmepumpen beachtet werden. Die je-
weils regionalen Vorschriften sind einzuhalten.
Anforderungen an den Aufstellungplatz
>
Nur im Außenbereich aufstellen
D Abstandsmaße wurden eingehalten  siehe Ka-
pitel „Aufstellungspläne" und Kapitel „Schall".
D Freier Luftansaug und Luftausblas ist mög-
lich, ohne dass sich ein Luftkurzschluss bildet.
D Untergrund ist zur Aufstellung des Geräts geeignet:
> eben und waagerecht
> tragfähig für das Gerätegewicht
Gerät aufstellen
1. Den Gerätesockel mit der Wasserwaage waagerecht ausrich-
ten und auf einem Streifen- oder Flächenfundament mit vier
Schrauben befestigen.
2. Die vier Stellfüße der Wärmepumpen mit zwei Umdrehungen
herausschrauben.
3. Die Wärmepumpe über den Gerätesockel heben und mit den
Stellfüßen in die vorgesehenen Löcher des Gerätesockels stel-
len. Die Stellfüße unter die Verengung der Löcher schieben.
4. Durch die Öffnungen des Gerätesockels mit dem Schrauben-
schlüssel die Konterschrauben an den Stellfüßen festziehen,
bis die Wärmepumpe fest an den Gerätesockel geschraubt ist.
Montageanleitung Wärmepumpe

5. Die beiden Spanngurte entfernen.
6. Spannschloss öffnen, Haken am Grundblech um 90° drehen:
 Montageanleitung Wärmepumpe
7. Die beiden Styroporkreuze entfernen.
Seitenwände, Rückwand, Deckel und
Vorderwand anbringen
 Montageanleitung Wärmepumpe
1. Rückwand befestigen.
2. Deckel aufsetzen.
3. Seitwände einhängen. In der Mitte vorne mit einer Schraube
befestigen.
4. Vorderwand anbringen.
5. Schutzfolie von Logo Vorderwand entfernen.
11
