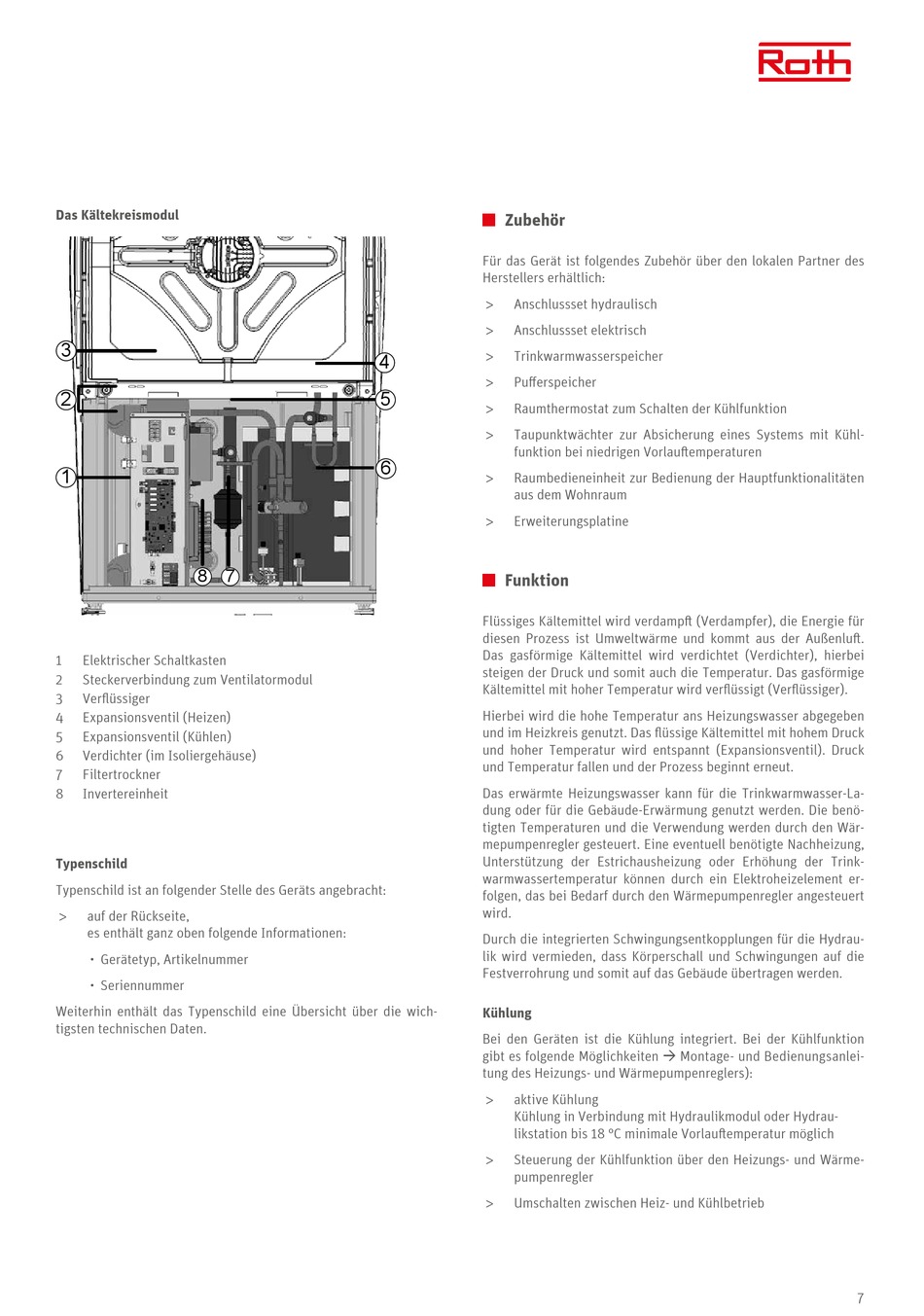

Das Kältekreismodul
3
2
1
8
7
1
Elektrischer Schaltkasten
2
Steckerverbindung zum Ventilatormodul
3
Verflüssiger
4
Expansionsventil (Heizen)
5
Expansionsventil (Kühlen)
6
Verdichter (im Isoliergehäuse)
7
Filtertrockner
8
Invertereinheit
Typenschild
Typenschild ist an folgender Stelle des Geräts angebracht:
>
auf der Rückseite,
es enthält ganz oben folgende Informationen:
• Gerätetyp, Artikelnummer
• Seriennummer
Weiterhin enthält das Typenschild eine Übersicht über die wich-
tigsten technischen Daten.
Zubehör
Für das Gerät ist folgendes Zubehör über den lokalen Partner des
Herstellers erhältlich:
>
Anschlussset hydraulisch
>
Anschlussset elektrisch
>
Trinkwarmwasserspeicher
4
>
Pufferspeicher
5
>
Raumthermostat zum Schalten der Kühlfunktion
>
Taupunktwächter zur Absicherung eines Systems mit Kühl-
funktion bei niedrigen Vorlauftemperaturen
6
>
Raumbedieneinheit zur Bedienung der Hauptfunktionalitäten
aus dem Wohnraum
>
Erweiterungsplatine

Funktion

Flüssiges Kältemittel wird verdampft (Verdampfer), die Energie für
diesen Prozess ist Umweltwärme und kommt aus der Außenluft.
Das gasförmige Kältemittel wird verdichtet (Verdichter), hierbei
steigen der Druck und somit auch die Temperatur. Das gasförmige
Kältemittel mit hoher Temperatur wird verflüssigt (Verflüssiger).
Hierbei wird die hohe Temperatur ans Heizungswasser abgegeben
und im Heizkreis genutzt. Das flüssige Kältemittel mit hohem Druck
und hoher Temperatur wird entspannt (Expansionsventil). Druck
und Temperatur fallen und der Prozess beginnt erneut.
Das erwärmte Heizungswasser kann für die Trinkwarmwasser-La-
dung oder für die Gebäude-Erwärmung genutzt werden. Die benö-
tigten Temperaturen und die Verwendung werden durch den Wär-
mepumpenregler gesteuert. Eine eventuell benötigte Nachheizung,
Unterstützung der Estrichausheizung oder Erhöhung der Trink-
warmwassertemperatur können durch ein Elektroheizelement er-
folgen, das bei Bedarf durch den Wärmepumpenregler angesteuert
wird.
Durch die integrierten Schwingungsentkopplungen für die Hydrau-
lik wird vermieden, dass Körperschall und Schwingungen auf die
Festverrohrung und somit auf das Gebäude übertragen werden.
Kühlung
Bei den Geräten ist die Kühlung integriert. Bei der Kühlfunktion
gibt es folgende Möglichkeiten  Montage- und Bedienungsanlei-
tung des Heizungs- und Wärmepumpenreglers):
>
aktive Kühlung
Kühlung in Verbindung mit Hydraulikmodul oder Hydrau-
likstation bis 18 °C minimale Vorlauftemperatur möglich
>
Steuerung der Kühlfunktion über den Heizungs- und Wärme-
pumpenregler
>
Umschalten zwischen Heiz- und Kühl betrieb
7
