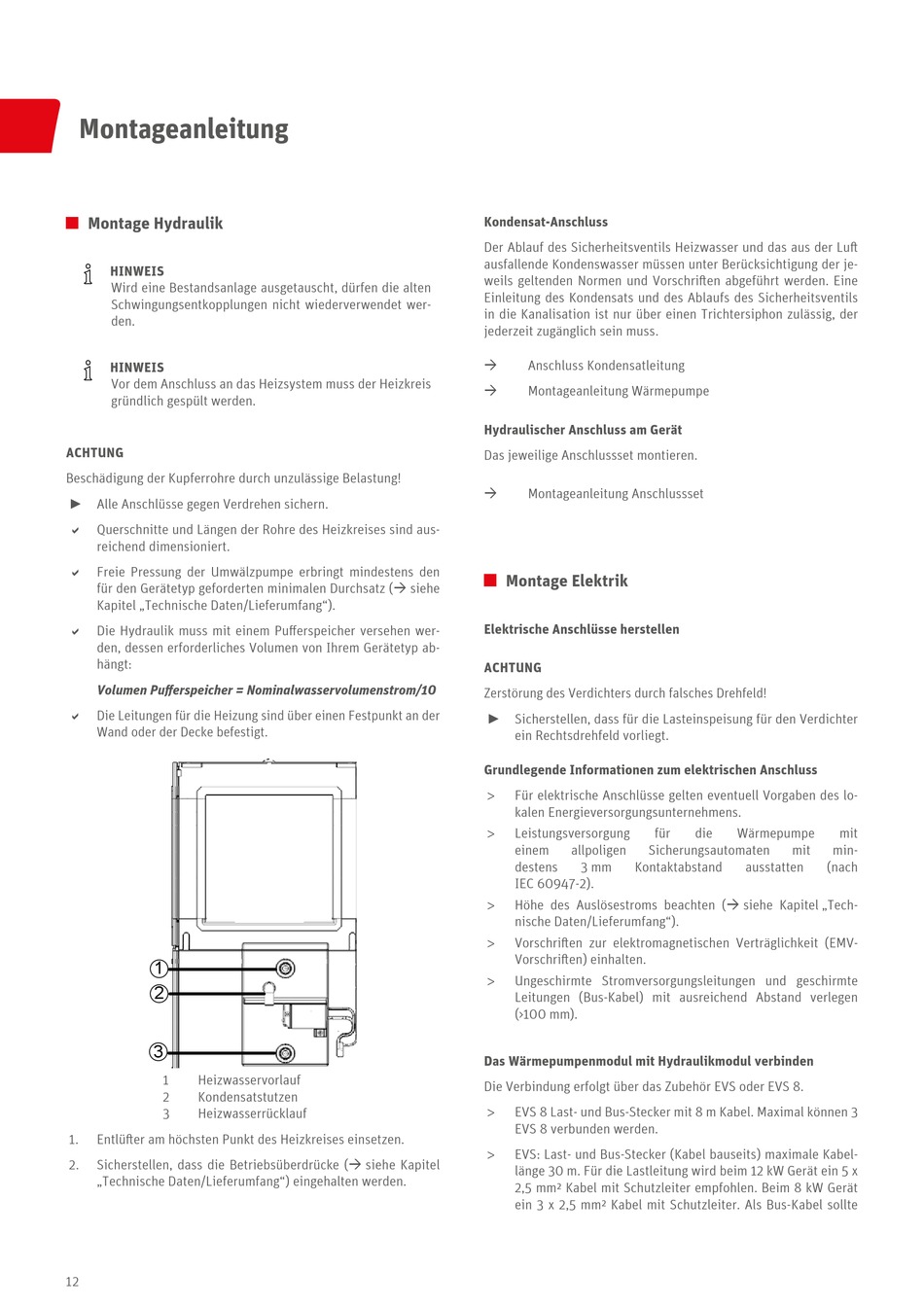

Montageanleitung

Montage Hydraulik

HINWEIS
Wird eine Bestandsanlage ausgetauscht, dürfen die alten
Schwingungsentkopplungen nicht wiederverwendet wer-
den.
HINWEIS
Vor dem Anschluss an das Heizsystem muss der Heizkreis
gründlich gespült werden.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
D Querschnitte und Längen der Rohre des Heizkreises sind aus-
reichend dimensioniert.
D Freie Pressung der Umwälzpumpe erbringt mindestens den
für den Gerätetyp geforderten minimalen Durchsatz ( siehe
Kapitel „Technische Daten/Lieferumfang").
D Die Hydraulik muss mit einem Pufferspeicher versehen wer-
den, dessen erforderliches Volumen von Ihrem Gerätetyp ab-
hängt:
Volumen Pufferspeicher = Nominalwasservolumenstrom/10
D Die Leitungen für die Heizung sind über einen Festpunkt an der
Wand oder der Decke befestigt.
1
2
3
1 Heizwasservorlauf
2 Kondensatstutzen
3 Heizwasserrücklauf
1. Entlüfter am höchsten Punkt des Heizkreises einsetzen.
2. Sicherstellen, dass die Betriebsüberdrücke ( siehe Kapitel
„Technische Daten/Lieferumfang") eingehalten werden.
12
Kondensat-Anschluss
Der Ablauf des Sicherheitsventils Heizwasser und das aus der Luft
ausfallende Kondenswasser müssen unter Berücksichtigung der je-
weils geltenden Normen und Vorschriften abgeführt werden. Eine
Einleitung des Kondensats und des Ablaufs des Sicherheitsventils
in die Kanalisation ist nur über einen Trichtersiphon zulässig, der
jederzeit zugänglich sein muss.
 Anschluss Kondensatleitung
Montageanleitung Wärmepumpe

Hydraulischer Anschluss am Gerät
Das jeweilige Anschlussset montieren.
Montageanleitung Anschlussset


Montage Elektrik

Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld!
► Sicherstellen, dass für die Lasteinspeisung für den Verdichter
ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum elektrischen Anschluss
> Für elektrische Anschlüsse gelten eventuell Vorgaben des lo-
kalen Energieversorgungsunternehmens.
> Leistungsversorgung für
einem allpoligen Sicherungsautomaten
destens 3 mm Kontaktabstand
IEC 60947-2).
> Höhe des Auslösestroms beachten ( siehe Kapitel „Tech-
nische Daten/Lieferumfang").
> Vorschriften zur elektromagnetischen Verträglichkeit (EMV-
Vorschriften) einhalten.
> Ungeschirmte Stromversorgungsleitungen und geschirmte
Leitungen (Bus-Kabel) mit ausreichend Abstand verlegen
(>100 mm).
Das Wärmepumpenmodul mit Hydraulikmodul verbinden
Die Verbindung erfolgt über das Zubehör EVS oder EVS 8.
> EVS 8 Last- und Bus-Stecker mit 8 m Kabel. Maximal können 3
EVS 8 verbunden werden.
> EVS: Last- und Bus-Stecker (Kabel bauseits) maximale Kabel-
länge 30 m. Für die Lastleitung wird beim 12 kW Gerät ein 5 x
2,5 mm² Kabel mit Schutzleiter empfohlen. Beim 8 kW Gerät
ein 3 x 2,5 mm² Kabel mit Schutzleiter. Als Bus-Kabel sollte
die Wärmepumpe mit
mit min-
ausstatten (nach
