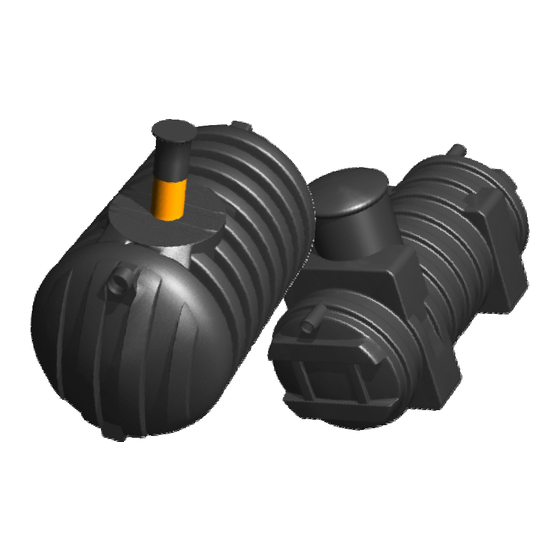

Roth 3000L Einbau- Und Montageanleitung

Sammelgruben
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

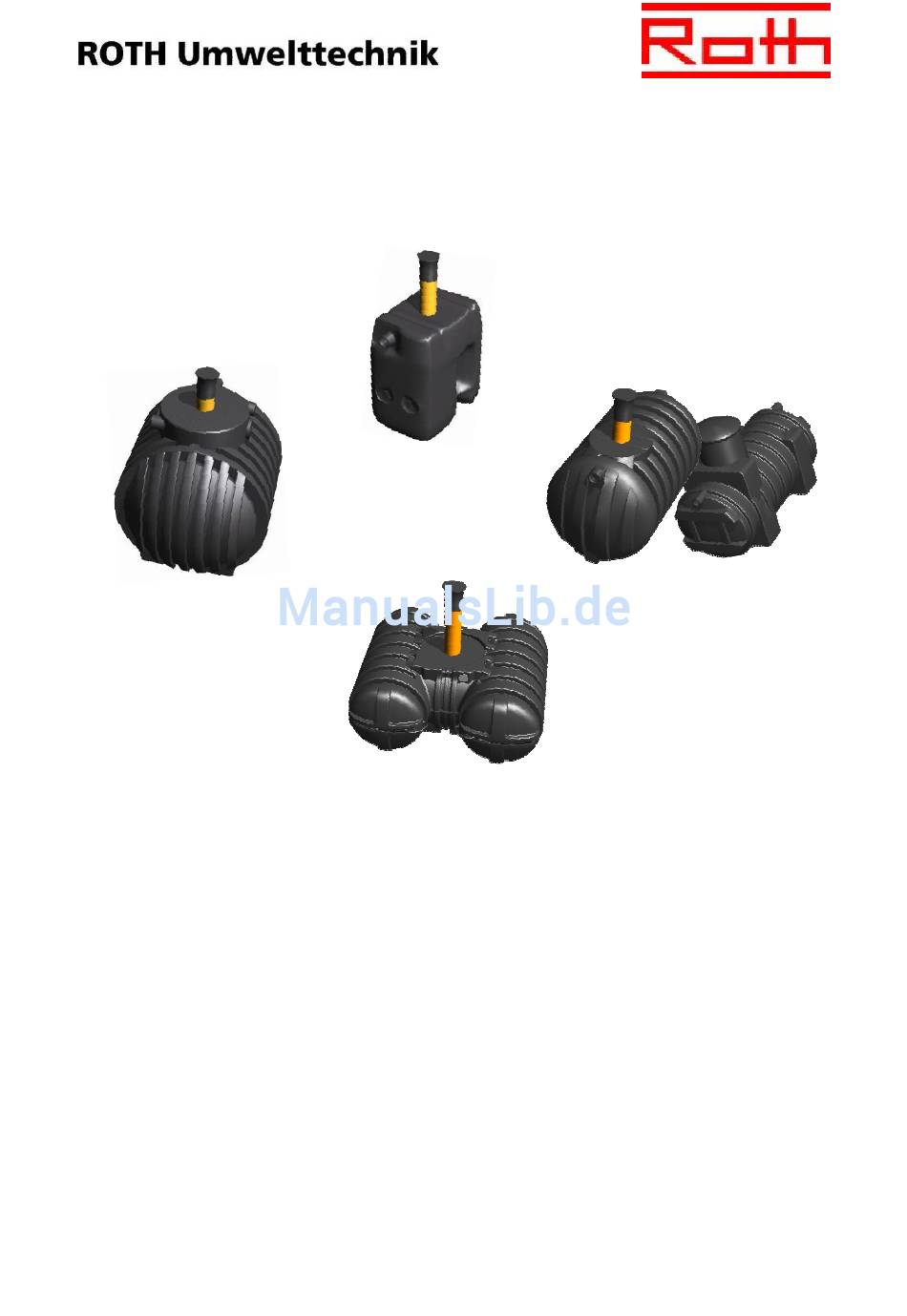

Einbau- und Montageanleitung
Sammelgrube rund
3500L, 4500L, 6000L
Inhalt
1
Allgemeine Hinweise, Sicherheit ................................................... 2
2
3
Einbau .............................................................................................. 3
3.1 Allgemeines...................................................................................................... 3
3.2 Anforderungen an die Baugrube ................................................................... 3
3.3 Einbau in Grund- und Schichtenwasser......................................................... 5
3.6 Verfüllen der Baugrube ................................................................................... 7
3.7 Aufbau Sammelgrube mit Absaugrohr .......................................................... 8
Roth - Sammelgruben
Sammelgrube
1000L, 1500L, 2000L
3000L
1500L, 3500L, 5000L
Sammelgrube rund
1000L, 2000L, 3000L
1
Mat.Nr.: 1250003252

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roth 3000L

Inhaltszusammenfassung für Roth 3000L

  • Seite 1: Inhaltsverzeichnis

    Roth - Sammelgruben Sammelgrube 1000L, 1500L, 2000L 3000L Sammelgrube rund Sammelgrube rund 3500L, 4500L, 6000L 1000L, 2000L, 3000L Sammelgrube Twinbloc 1500L, 3500L, 5000L Inhalt Allgemeine Hinweise, Sicherheit ........... 2 Anwendungsbereich und Technische Daten der Behälter ..2 Einbau ....................3 3.1 Allgemeines......................

  • Seite 2: Sammelgrube Twinbloc

    Wiedereinschalten zu sichern. Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, um Unfällen vorzubeugen. Es sind nur original Roth Zubehörteile zu verwenden. Die Firma Roth Umwelttechnik bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können.

  • Seite 3: Einbau

    Einbau Allgemeines Der Einbau darf nur von Montagebetrieben durchgeführt werden, welche über die fachliche Kompetenz, geeignete Geräte und Einrichtungen sowie geschultes Personal verfügen. Zur Vermeidung von Gefahren für Beschäftigte und Dritte sind die einschlägigen Unfallverhütungsvorschriften zu beachten. Der Einbau ist nach den in den nachfolgend aufgeführten Abschnitten dargelegten Schritten durchzuführen.
  • Seite 4 ü Skizze 2: Abmessungen Baugrube f. Sammelgruben rund ü = Überdeckungshöhe max.: 900 mm h = erforderliche Bettungshöhe h > 100 mm Schacht 700 mm ist im Lieferumfang enthalten. Max. Verlängerung 200 mm mit KG-Rohr DN 200 möglich. = Breite Behälter + 2 x 600 mm Baugrubenbreite = Länge Behälter + 2 x 600 mm Baugrubenlänge...

  • Seite 5: Einbau In Grund- Und Schichtenwasser

    200 mm h = erforderliche Bettungshöhe h > 100 mm b = Anzahl Füllstoffplatten entsprechend nach Einbautiefe (Zubehör) Größere Überdeckungshöhen sind durch den Einbau von Roth Dämm- und Füllstoffplatten (Mat.-Nr. 1235000011) auszugleichen. = Breite Behälter + 2 x 200 mm Baugrubenbreite = Länge Behälter + 2 x 200 mm...

  • Seite 6: Einsetzen Des Behälters In Die Baugrube Und Komplettierung Der Anlage

    Einsetzen des Behälters in die Baugrube und Komplettierung der Anlage Der Behälter ist vor dem Einbau auf Transportschäden oder sonstige Mängel zu überprüfen. Der Behälter ist mit geeigneten Einrichtungen stoßfrei in die Baugrube einzubringen und in die richtige Lage auszurichten. Für die Montage des Revisionsschachtes DN 200 ist der Muffenstopfen DN 200 zu entfernen und das Schachtrohr DN 200 in die Lippendichtung auf die entsprechende Höhe der Geländeoberfläche angepasst einzuschieben.

  • Seite 7: Verfüllen Der Baugrube

    3.6 Verfüllen der Baugrube Geeignetes Füllmaterial muss gut verdichtbar und wasserdurchlässig ist. Es darf keine scharfkantigen oder spitzen Bestandteile enthalten. Es muss im verdichteten Zustand eine feste Packung bilden. Am geeignetsten sind Sand- Kiesgemische (SW und GW nach DIN 18196 und ENV 1046). Der Bodenaushub ist ebenfalls geeignet wenn er oben genannte Bedingungen erfüllt.

  • Seite 8: Aufbau Sammelgrube Mit Absaugrohr

    (Winkel ca. 30°) abzusägen. Roth Umwelttechnik Zweigniederlassung der Roth Werke GmbH Drebnitzer Weg 44 D – 01877 Bischofswerda Tel.: 0 35 94 / 77 41 – 0 Fax: 0 35 94 / 77 41 – 24 E-Mail: info@roth-umwelttechnik.com www.roth-umwelttechnik.com...
  • Seite 9 1395 1465 3500 L 1215001912 2350 2300 1675 5000 L 1215002371 2440 1350 2300 2050 1280 Datum: 14.07.2011 Roth Umwelttechnik ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Anlagenzeichnung Telefon (03594)7741–0 Fax (03594)7741–24 Sammelgrube Twinbloc 1500L 3500 L 5000L...
  • Seite 10 1275 2000 L 1215000050 2020 1650 2350 1435 3000 L 1215000056 2630 1650 2350 1435 Datum: 14.07.2011 Roth Umwelttechnik ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Anlagenzeichnung Telefon (03594)7741–0 Fax (03594)7741–24 Sammelgrube 1000 L 1500L 2000 L 3000L...
  • Seite 11 Muffenstopfen DN100 3000 L 1215001912 2364 1400 1400 2100 1310 1270 Muffenstopfen f.Absaugvorrichtung DN100 f.Zulauf Datum: 14.07.2011 Roth Umwelttechnik ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Anlagenzeichnung Telefon (03594)7741–0 Fax (03594)7741–24 Sammelgrube rund 1000 L 2000 L 3000L...
  • Seite 12 4500 L 1215001432 2410 1850 1740 2630 6000 L 1215001433 3120 1905 1800 2675 1245 Datum: 14.07.2011 Roth Umwelttechnik ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Anlagenzeichnung Telefon (03594)7741–0 Fax (03594)7741–24 Sammelgrube rund 3500 L 4500 L 6000L...

  • Seite 13: Garantieurkunde

    In Garantiefällen steht uns frei, unsere Garantiezusage in Form einer Ersatzleistung oder Reparatur durch uns oder durch Dritte zu erfüllen. Weitergehende Ansprüche stehen dem Inhaber dieser Urkunde nur im Rahmen unserer Haftpflichtversicherung zu. Erstinbetriebnahme am: DATUM UNTERSCHRIFT Einbaufirma: DATUM UNTERSCHRIFT ROTH UMWELTTECHNIK Zweigniederlassung der ROTH WERKE GMBH 01877 BISCHOFSWERDA...
  • Seite 14 Garantieurkunde, an uns erfolgen. Werden vorstehende Punkte nicht beachtet verfällt die Garantie. Von unserer Garantie unberührt bleiben die vertraglichen und gesetzlichen Ansprüche des Verbraucherschutzes. Erstinbetriebnahme am: DATUM UNTERSCHRIFT Einbaufirma: DATUM UNTERSCHRIFT ROTH UMWELTTECHNIK Zweigniederlassung der ROTH WERKE GMBH 01877 BISCHOFSWERDA...

  • Seite 15: Bescheinigung Des Herstellers

    Abflusslose Sammelgruben der Typenreihe „ ROTH Sammelgruben “ 1000 / 1500 / 2000 / 3000 / 3500 rund / 4500 rund / 6000 rund 5000l Twinbloc Die Kunststoffbehälter werden von der Firma Roth Umwelttechnik in Bischofswerda hergestellt und vertrieben. Die bauartgleichen Behälter werden als Kleinkläranlage, abflusslose Sammelgruben, Brauchwasserspeicher oder Fettabscheider eingesetzt.
  • Seite 16 Säuren und Laugen • Standsicherheit: Die Konstruktion der Typenreihe Roth Speicherbehälter ist eine konsequente Fortführung der Entwicklung von blasgeformten Behältern aus PE-HD zum Erdeinbau zur Nutzung als Kleinkläranlage, abflusslose Sammelgrube, Brauchwasserspeicher oder Fettabscheider, die seit Jahrzehnten erfolgreich in Europa eingesetzt werden.
