4. Inbetriebnahme
Vor der Inbetriebnahme ist zu überprüfen, ob die vorhandene Netzspannung mit der auf dem Typenschild
angegebenen Spannung übereinstimmt.
Nach Einschalten der Spannungsversorgung leuchtet die LED 15.
Mit dem Drehknopf 16 kann die Drehzahl von 0 – max. eingestellt werden.
Mit dem Drehknopf 17 wird die Laufrichtung eingestellt: Linker Anschlag = Linkslauf, rechter Anschlag =
Rechtslauf, Mittelstellung = AUS.
5. Schlauchkassetten und Schläuche
5.1 Auswahl der richtigen Schlauchkassette
Es muss bei jedem Schlaucheinlegen und Schlauchwechsel darauf geachtet werden, dass die Kassette für
den verwendeten Schlauch ausgelegt ist. Es sind ausschließlich Pumpenschläuche mit einer Wandstärke
von 1,6 mm einsetzbar.
Schlauch ID (mm)/
Schlauchkassette
3-Rollen-Kopf:
Fördermenge (ml/min)
6-Rollen-Kopf:
Fördermenge (ml/min)
1,6 / 1,6 (Y375.1)
3,2 / 3,2 (Y376.1)
1,5 – 30
6 – 110
1,2 – 24
4,4 – 88
4,8 / 4,8 (im Lieferumfang)
12 – 240
9,6 – 192
3

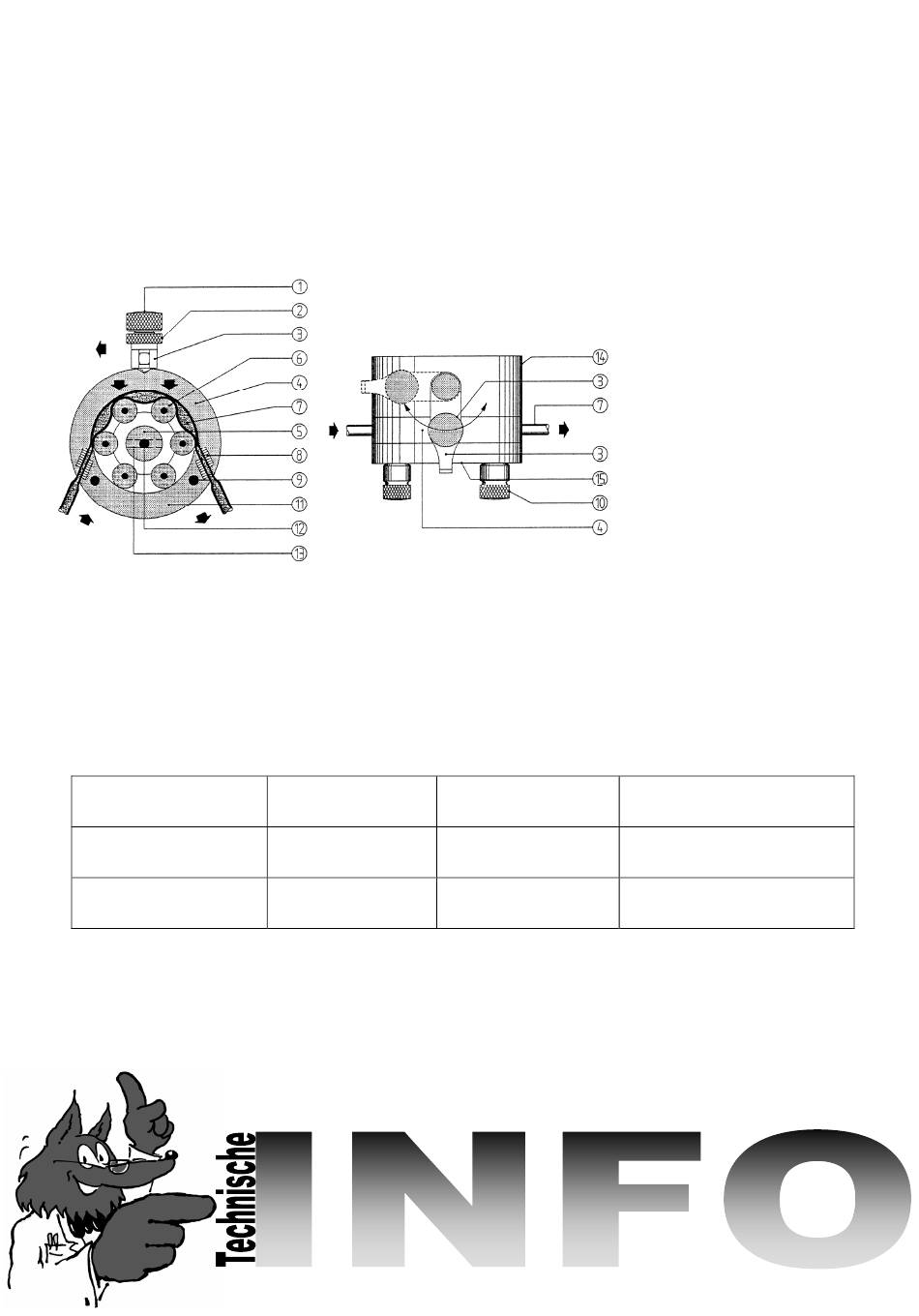

Abb 3:
Einzelteile des Pumpenkopfes
1
Andruckschraube
2
Kontermutter
3
Schwenkhebel
4
Schlauchkassette
5
Rollenrotor
6
Förderrollen
7
Förderschlauch
8
Schlauchklemmung
9
Stehbolzen
10
Handmutter zur Demontage
11
Gegenlager
12
Antriebswelle
13
Mitnehmerstift
14
Grundkörper
15
Frontplatte mit Lager
gk 12/2005
