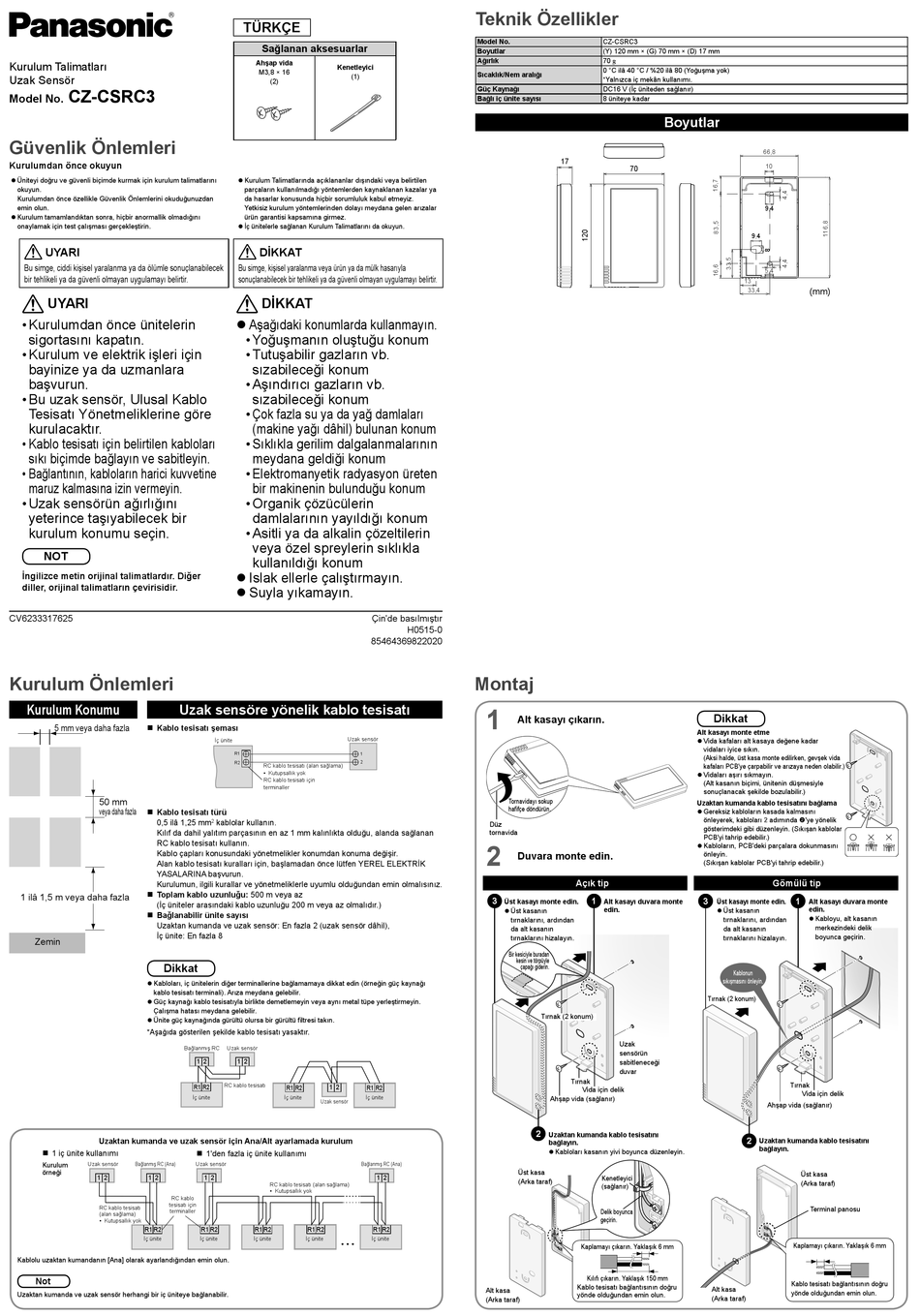

Kurulum Talimatları
Uzak Sensör
CZ-CSRC3
Model No.
Güvenlik Önlemleri
Kurulumdan önce okuyun
 Üniteyi doğru ve güvenli biçimde kurmak için kurulum talimatlarını
okuyun.
Kurulumdan önce özellikle Güvenlik Önlemlerini okuduğunuzdan
emin olun.
 Kurulum tamamlandıktan sonra, hiçbir anormallik olmadığını
onaylamak için test çalışması gerçekleştirin.
UYARI
Bu simge, ciddi kişisel yaralanma ya da ölümle sonuçlanabilecek
bir tehlikeli ya da güvenli olmayan uygulamayı belirtir.
UYARI
• Kurulumdan önce ünitelerin
sigortasını kapatın.
• Kurulum ve elektrik işleri için
bayinize ya da uzmanlara
başvurun.
• Bu uzak sensör, Ulusal Kablo
Tesisatı Yönetmeliklerine göre
kurulacaktır.
• Kablo tesisatı için belirtilen kabloları
sıkı biçimde bağlayın ve sabitleyin.
• Bağlantının, kabloların harici kuvvetine
maruz kalmasına izin vermeyin.
• Uzak sensörün ağırlığını
yeterince taşıyabilecek bir
kurulum konumu seçin.
NOT
İngilizce metin orijinal talimatlardır. Diğer
diller, orijinal talimatların çevirisidir.
CV6233317625
Kurulum Önlemleri
Kurulum Konumu Uzak sensöre yönelik kablo tesisatı
5 mm veya daha fazla
 Kablo tesisatı şeması
50 mm
veya daha fazla
 Kablo tesisatı türü
0,5 ilâ 1,25 mm
Kılıf da dahil yalıtım parçasının en az 1 mm kalınlıkta olduğu, alanda sağlanan
RC kablo tesisatı kullanın.
Kablo çapları konusundaki yönetmelikler konumdan konuma değişir.
Alan kablo tesisatı kuralları için, başlamadan önce lütfen YEREL ELEKTRİK
YASALARINA başvurun.
Kurulumun, ilgili kurallar ve yönetmeliklerle uyumlu olduğundan emin olmalısınız.
 Toplam kablo uzunluğu: 500 m veya az
1 ilâ 1,5 m veya daha fazla
(İç üniteler arasındaki kablo uzunluğu 200 m veya az olmalıdır.)
 Bağlanabilir ünite sayısı
Uzaktan kumanda ve uzak sensör: En fazla 2 (uzak sensör dâhil),
İç ünite: En fazla 8
Zemin
Dikkat
 Kabloları, iç ünitelerin diğer terminallerine bağlamamaya dikkat edin (örneğin güç kaynağı
kablo tesisatı terminali). Arıza meydana gelebilir.
 Güç kaynağı kablo tesisatıyla birlikte demetlemeyin veya aynı metal tüpe yerleştirmeyin.
Çalışma hatası meydana gelebilir.
 Ünite güç kaynağında gürültü olursa bir gürültü fi ltresi takın.
*Aşağıda gösterilen şekilde kablo tesisatı yasaktır.
Uzaktan kumanda ve uzak sensör için Ana/Alt ayarlamada kurulum
 1 iç ünite kullanımı
Kurulum Uzak sensör Bağlanmış RC (Ana)
örneği
1 2 1 2
RC kablo
tesisatı için
RC kablo tesisatı
terminaller
(alan sağlama)
• Kutupsallık yok
R1 R2
İç ünite
Kablolu uzaktan kumandanın [Ana] olarak ayarlandığından emin olun.
Not
Uzaktan kumanda ve uzak sensör herhangi bir iç üniteye bağlanabilir.
TÜRKÇE
Sağlanan aksesuarlar
Ahşap vida
Kenetleyici
M3,8 × 16
(1)
(2)
 Kurulum Talimatlarında açıklananlar dışındaki veya belirtilen
parçaların kullanılmadığı yöntemlerden kaynaklanan kazalar ya
da hasarlar konusunda hiçbir sorumluluk kabul etmeyiz.
Yetkisiz kurulum yöntemlerinden dolayı meydana gelen arızalar
ürün garantisi kapsamına girmez.
 İç ünitelerle sağlanan Kurulum Talimatlarını da okuyun.
DİKKAT
Bu simge, kişisel yaralanma veya ürün ya da mülk hasarıyla
sonuçlanabilecek bir tehlikeli ya da güvenli olmayan uygulamayı belirtir.
DİKKAT
 Aşağıdaki konumlarda kullanmayın.
• Yoğuşmanın oluştuğu konum
• Tutuşabilir gazların vb.
sızabileceği konum
• Aşındırıcı gazların vb.
sızabileceği konum
• Çok fazla su ya da yağ damlaları
(makine yağı dâhil) bulunan konum
• Sıklıkla gerilim dalgalanmalarının
meydana geldiği konum
• Elektromanyetik radyasyon üreten
bir makinenin bulunduğu konum
• Organik çözücülerin
damlalarının yayıldığı konum
• Asitli ya da alkalin çözeltilerin
veya özel spreylerin sıklıkla
kullanıldığı konum
 Islak ellerle çalıştırmayın.
 Suyla yıkamayın.
Uzak sensör
İç ünite
R1
R2
RC kablo tesisatı (alan sağlama)
• Kutupsallık yok
RC kablo tesisatı için
terminaller
2 kablolar kullanın.
Bağlanmış RC Uzak sensör
1 2 1 2
RC kablo tesisatı
R1 R2
R1 R2 1 2
İç ünite İç ünite
Uzak sensör
 1'den fazla iç ünite kullanımı
Uzak sensör
1 2
RC kablo tesisatı (alan sağlama)
• Kutupsallık yok
R1 R2 R1 R2 R1 R2
İç ünite İç ünite İç ünite
Teknik Özellikler
Model No.
Boyutlar
Ağırlık
Sıcaklık/Nem aralığı
Güç Kaynağı
Bağlı iç ünite sayısı
Çin'de basılmıştır
H0515-0
85464369822020
Montaj
1
Alt kasayı çıkarın.
1
2
Tornavidayı sokup
hafi fçe döndürün.
Düz
tornavida
2
Duvara monte edin.
3
Üst kasayı monte edin.
 Üst kasanın
tırnaklarını, ardından
da alt kasanın
tırnaklarını hizalayın.
Bir kesiciyle buradan
kesin ve törpüyle
çapağı giderin.
R1 R2
İç ünite
Bağlanmış RC (Ana)
Üst kasa
1 2
(Arka taraf)
R1 R2
İç ünite
Alt kasa
(Arka taraf)
CZ-CSRC3
(Y) 120 mm × (G) 70 mm × (D) 17 mm
70 g
0 °C ilâ 40 °C / %20 ilâ 80 (Yoğuşma yok)
*Yalnızca iç mekân kullanımı.
DC16 V (İç üniteden sağlanır)
8 üniteye kadar
Boyutlar
17
70
Alt kasayı monte etme
 Vida kafaları alt kasaya değene kadar
vidaları iyice sıkın.
(Aksi halde, üst kasa monte edilirken, gevşek vida
kafaları PCB'ye çarpabilir ve arızaya neden olabilir.)
 Vidaları aşırı sıkmayın.
(Alt kasanın biçimi, ünitenin düşmesiyle
sonuçlanacak şekilde bozulabilir.)
Uzaktan kumanda kablo tesisatını bağlama
 Gereksiz kabloların kasada kalmasını
önleyerek, kabloları
gösterimdeki gibi düzenleyin. (Sıkışan kablolar
PCB'yi tahrip edebilir.)
 Kabloların, PCB'deki parçalara dokunmasını
önleyin.
(Sıkışan kablolar PCB'yi tahrip edebilir.)
Açık tip
1 3
Alt kasayı duvara monte
edin.
Tırnak (2 konum)
Tırnak (2 konum)
Uzak
sensörün
sabitleneceği
duvar
Tırnak
Vida için delik
Ahşap vida (sağlanır)
2
Uzaktan kumanda kablo tesisatını
bağlayın.
 Kabloları kasanın yivi boyunca düzenleyin.
Kenetleyici
(sağlanır)
Delik boyunca
geçirin.
Kaplamayı çıkarın. Yaklaşık 6 mm
Kılıfı çıkarın. Yaklaşık 150 mm
Kablo tesisatı bağlantısının doğru
yönde olduğundan emin olun.
66,8
10
9 , 4
9 , 4
13
(mm)
33,4
Dikkat
2 adımında 'ye yönelik
Gömülü tip
1
Üst kasayı monte edin. Alt kasayı duvara monte
edin.
 Üst kasanın
 Kabloyu, alt kasanın
tırnaklarını, ardından
merkezindeki delik
da alt kasanın
boyunca geçirin.
tırnaklarını hizalayın.
Kablonun
sıkışmasını önleyin.
Tırnak
Vida için delik
Ahşap vida (sağlanır)
2
Uzaktan kumanda kablo tesisatını
bağlayın.
Üst kasa
(Arka taraf)
Terminal panosu
Kaplamayı çıkarın. Yaklaşık 6 mm
Kablo tesisatı bağlantısının doğru
Alt kasa
yönde olduğundan emin olun.
(Arka taraf)
