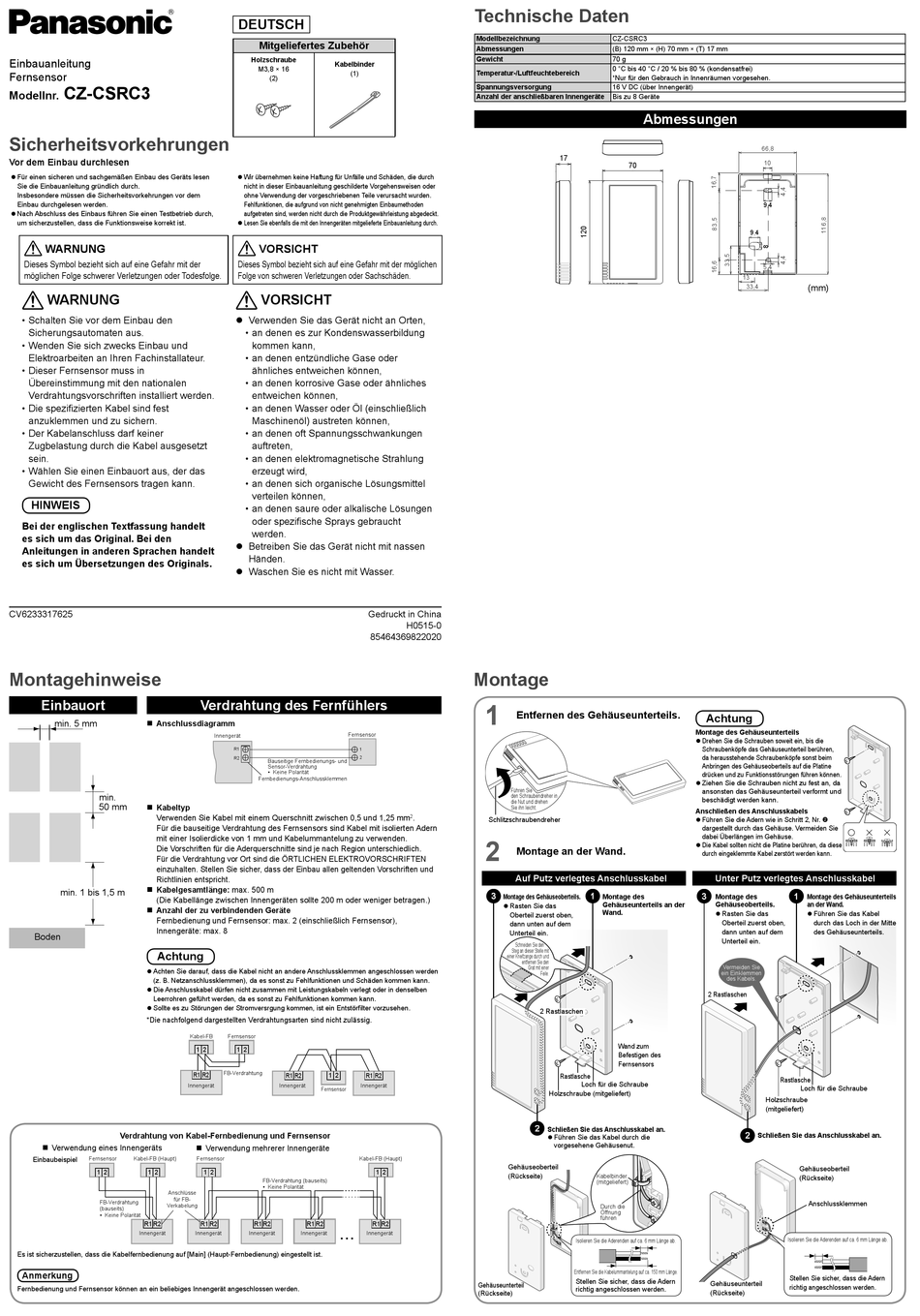

Technische Daten; Sicherheitsvorkehrungen - Panasonic CZ-CSRC3 Einbauanleitung

Einbauanleitung
Fernsensor
CZ-CSRC3
Modellnr.

Sicherheitsvorkehrungen

Vor dem Einbau durchlesen
 Für einen sicheren und sachgemäßen Einbau des Geräts lesen
Sie die Einbauanleitung gründlich durch.
Insbesondere müssen die Sicherheitsvorkehrungen vor dem
Einbau durchgelesen werden.
 Nach Abschluss des Einbaus führen Sie einen Testbetrieb durch,
um sicherzustellen, dass die Funktionsweise korrekt ist.
WARNUNG
Dieses Symbol bezieht sich auf eine Gefahr mit der
möglichen Folge schwerer Verletzungen oder Todesfolge.
WARNUNG
• Schalten Sie vor dem Einbau den
Sicherungsautomaten aus.
• Wenden Sie sich zwecks Einbau und
Elektroarbeiten an Ihren Fachinstallateur.
• Dieser Fernsensor muss in
Übereinstimmung mit den nationalen
Verdrahtungsvorschriften installiert werden.
• Die spezifi zierten Kabel sind fest
anzuklemmen und zu sichern.
• Der Kabelanschluss darf keiner
Zugbelastung durch die Kabel ausgesetzt
sein.
• Wählen Sie einen Einbauort aus, der das
Gewicht des Fernsensors tragen kann.
HINWEIS
Bei der englischen Textfassung handelt
es sich um das Original. Bei den
Anleitungen in anderen Sprachen handelt
es sich um Übersetzungen des Originals.
CV6233317625
Montagehinweise
Einbauort
min. 5 mm
 Anschlussdiagramm
min.
50 mm
 Kabeltyp
Verwenden Sie Kabel mit einem Querschnitt zwischen 0,5 und 1,25 mm
Für die bauseitige Verdrahtung des Fernsensors sind Kabel mit isolierten Adern
mit einer Isolierdicke von 1 mm und Kabelummantelung zu verwenden.
Die Vorschriften für die Aderquerschnitte sind je nach Region unterschiedlich.
Für die Verdrahtung vor Ort sind die ÖRTLICHEN ELEKTROVORSCHRIFTEN
einzuhalten. Stellen Sie sicher, dass der Einbau allen geltenden Vorschriften und
Richtlinien entspricht.
 Kabelgesamtlänge: max. 500 m
min. 1 bis 1,5 m
(Die Kabellänge zwischen Innengeräten sollte 200 m oder weniger betragen.)
 Anzahl der zu verbindenden Geräte
Fernbedienung und Fernsensor: max. 2 (einschließlich Fernsensor),
Innengeräte: max. 8
Boden
Achtung
 Achten Sie darauf, dass die Kabel nicht an andere Anschlussklemmen angeschlossen werden
(z. B. Netzanschlussklemmen), da es sonst zu Fehlfunktionen und Schäden kommen kann.
 Die Anschlusskabel dürfen nicht zusammen mit Leistungskabeln verlegt oder in denselben
Leerrohren geführt werden, da es sonst zu Fehlfunktionen kommen kann.
 Sollte es zu Störungen der Stromversrgung kommen, ist ein Entstörfi lter vorzusehen.
*Die nachfolgend dargestellten Verdrahtungsarten sind nicht zulässig.
Verdrahtung von Kabel-Fernbedienung und Fernsensor
 Verwendung eines Innengeräts
Einbaubeispiel Fernsensor Kabel-FB (Haupt)
1 2 1 2
Anschlüsse
für FB-
FB-Verdrahtung
Verkabelung
(bauseits)
• Keine Polarität
R1 R2
Innengerät
Es ist sicherzustellen, dass die Kabelfernbedienung auf [Main] (Haupt-Fernbedienung) eingestellt ist.
Anmerkung
Fernbedienung und Fernsensor können an ein beliebiges Innengerät angeschlossen werden.
DEUTSCH
Mitgeliefertes Zubehör
Holzschraube
Kabelbinder
M3,8 × 16
(1)
(2)
 Wir übernehmen keine Haftung für Unfälle und Schäden, die durch
nicht in dieser Einbauanleitung geschilderte Vorgehensweisen oder
ohne Verwendung der vorgeschriebenen Teile verursacht wurden.
Fehlfunktionen, die aufgrund von nicht genehmigten Einbaumethoden
aufgetreten sind, werden nicht durch die Produktgewährleistung abgedeckt.
 Lesen Sie ebenfalls die mit den Innengeräten mitgelieferte Einbauanleitung durch.
VORSICHT
Dieses Symbol bezieht sich auf eine Gefahr mit der möglichen
Folge von schweren Verletzungen oder Sachschäden.
VORSICHT
 Verwenden Sie das Gerät nicht an Orten,
• an denen es zur Kondenswasserbildung
kommen kann,
• an denen entzündliche Gase oder
ähnliches entweichen können,
• an denen korrosive Gase oder ähnliches
entweichen können,
• an denen Wasser oder Öl (einschließlich
Maschinenöl) austreten können,
• an denen oft Spannungsschwankungen
auftreten,
• an denen elektromagnetische Strahlung
erzeugt wird,
• an denen sich organische Lösungsmittel
verteilen können,
• an denen saure oder alkalische Lösungen
oder spezifi sche Sprays gebraucht
werden.
 Betreiben Sie das Gerät nicht mit nassen
Händen.
 Waschen Sie es nicht mit Wasser.
Verdrahtung des Fernfühlers
Fernsensor
Innengerät
R1
1
R2 2
Bauseitige Fernbedienungs- und
Sensor-Verdrahtung
• Keine Polarität
Fernbedienungs-Anschlussklemmen
Kabel-FB Fernsensor
1 2 1 2
FB-Verdrahtung
R1 R2
R1 R2 1 2
Innengerät Innengerät Innengerät
Fernsensor
 Verwendung mehrerer Innengeräte
Fernsensor Kabel-FB (Haupt)
1 2
FB-Verdrahtung (bauseits)
• Keine Polarität
R1 R2 R1 R2 R1 R2
Innengerät Innengerät Innengerät

Technische Daten

Modellbezeichnung
Abmessungen
Gewicht
Temperatur-/Luftfeuchtebereich
Spannungsversorgung
Anzahl der anschließbaren Innengeräte
Gedruckt in China
H0515-0
85464369822020
Montage
1
Entfernen des Gehäuseunterteils.
Führen Sie
den Schraubendreher in
die Nut und drehen
Sie ihn leicht.
2 .
Schlitzschraubendreher
2
Montage an der Wand.
Auf Putz verlegtes Anschlusskabel
3
Montage des Gehäuseoberteils.
 Rasten Sie das
Oberteil zuerst oben,
dann unten auf dem
Unterteil ein.
Schneiden Sie den
Steg an dieser Stelle mit
einer Kneifzange durch und
entfernen Sie den
Grat mit einer
2 Rastlaschen
R1 R2
2
Gehäuseoberteil
1 2
(Rückseite)
R1 R2
Innengerät
Gehäuseunterteil
(Rückseite)
CZ-CSRC3
(B) 120 mm × (H) 70 mm × (T) 17 mm
70 g
0 °C bis 40 °C / 20 % bis 80 % (kondensatfrei)
*Nur für den Gebrauch in Innenräumen vorgesehen.
16 V DC (über Innengerät)
Bis zu 8 Geräte
Abmessungen
17
70
Achtung
Montage des Gehäuseunterteils
 Drehen Sie die Schrauben soweit ein, bis die
Schraubenköpfe das Gehäuseunterteil berühren,
da herausstehende Schraubenköpfe sonst beim
Anbringen des Gehäuseoberteils auf die Platine
drücken und zu Funktionsstörungen führen können.
 Ziehen Sie die Schrauben nicht zu fest an, da
ansonsten das Gehäuseunterteil verformt und
beschädigt werden kann.
Anschließen des Anschlusskabels
 Führen Sie die Adern wie in Schritt 2, Nr. 
dargestellt durch das Gehäuse. Vermeiden Sie
dabei Überlängen im Gehäuse.
 Die Kabel sollten nicht die Platine berühren, da diese
durch eingeklemmte Kabel zerstört werden kann.
Unter Putz verlegtes Anschlusskabel
1 3
Montage des
Gehäuseunterteils an der
Wand.
Feile.
2 Rastlaschen
Wand zum
Befestigen des
Fernsensors
Rastlasche
Loch für die Schraube
Holzschraube (mitgeliefert)
Schließen Sie das Anschlusskabel an.
 Führen Sie das Kabel durch die
vorgesehene Gehäusenut.
Kabelbinder
(mitgeliefert)
Durch die
Öffnung
führen
Isolieren Sie die Aderenden auf ca. 6 mm Länge ab.
Entfernen Sie die Kabelummantelung auf ca. 150 mm Länge.
Stellen Sie sicher, dass die Adern
Gehäuseunterteil
richtig angeschlossen werden.
(Rückseite)
66,8
10
9 , 4
9 , 4
13
(mm)
33,4
1
Montage des Montage des Gehäuseunterteils
Gehäuseoberteils. an der Wand.
 Rasten Sie das  Führen Sie das Kabel
Oberteil zuerst oben, durch das Loch in der Mitte
dann unten auf dem des Gehäuseunterteils.
Unterteil ein.
Vermeiden Sie
ein Einklemmen
des Kabels.
Rastlasche
Loch für die Schraube
Holzschraube
(mitgeliefert)
2
Schließen Sie das Anschlusskabel an.
Gehäuseoberteil
(Rückseite)
Anschlussklemmen
Isolieren Sie die Aderenden auf ca. 6 mm Länge ab.
Stellen Sie sicher, dass die Adern
richtig angeschlossen werden.
