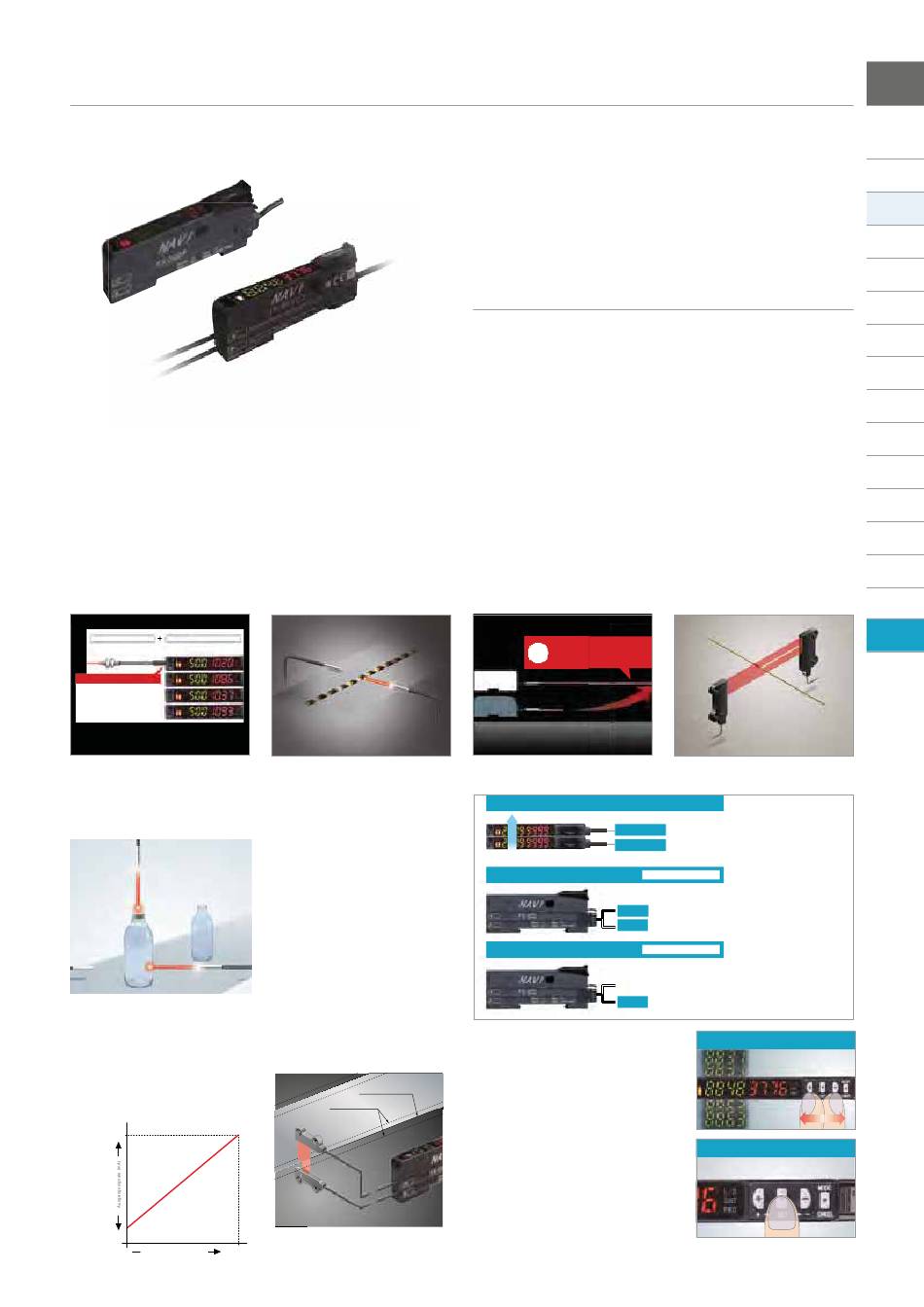

Besonderheiten
Optimierte Stabilität
Im Zusammenwirken mit hochwerti-
gen Lichtleitern lässt sich bei diesen
Systemen die Abweichung der Licht-
empfangsintensität auf ein Viertel
des Vorgängermodells reduzieren.
Qualitätslichtleiter Serie FX-500
Schwellwert Lichtintensität
Vollständige digitale Steuerung
Die Werte der
Lichtintensität bleiben
identisch, auch nach dem
Austausch der Lichtleiter.
■
Integrierte Logikfunktion erspart eine SPS und deren
Programmierung
Sensor für
Detektion
Trigger-Sensor
■
Typ mit Analogausgang FX-505
Der Sensor gibt ein Analogsignal
von 4-20mA aus, das äquivalent zu
der am Display angezeigten, aktuell
empfangenen Lichtintensität ist.
20
4
Lichtintensität
0
4.000/8.000
Hohes Leistungsspektrum
Der FX-500 erhöht die Produktivi-
tät aufgrund seiner extrem kurzen
Ansprechzeit von 25μs.
Logische Verknüpfung von
Sensoren
Die logischen Verknüpfungen AND/
OR/XOR stehen bei den Model-
len FX-502 und FX-505 zur Verfü-
gung. Es können 2 Ausgänge eines
FX-500 oder ein Eingang eines her-
kömmlichen Sensors mit dem Aus-
gang eines FX-500 logisch verschal-
tet werden.
Kantenerkennung von Papier oder Folie
IST Position
Abweichung
Paralleler Verlauf kann mit Hilfe der
Lichtintensität überprüft werden
FX-500 / 550

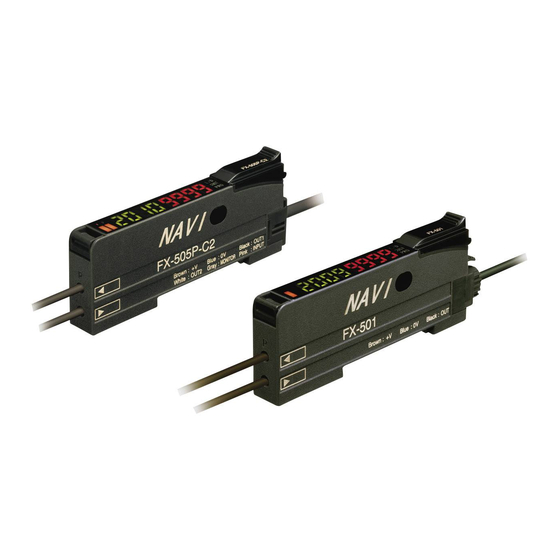

Innovative faseroptische Sensoren
Integrierter HYPER-Modus
Der Einsatz des FX-500 in Kombina-
tion mit einem Lichtleiter kleineren
Durchmessers eröffnet neue Dimen-
sionen der Erkennung sowie eine
sehr hohe Reichweite.
5,6 mal
Max.
FX-500
Vorgänger
Verknüpfung von 2 benachbarten FX-500 Sensoren
Ausgang 1 oben
Ausgang 2 unten
Kommunikationsrichtung
Verknüpfung von 2 Ausgängen an einem FX-500 FX-502 ( P ) / 505 ( P ) -C2 FX-502 ( P ) / 505 ( P ) -C2
Ausgang 1
Ausgang 2
Verknüpfung von einem FX-500 und einem
FX-502 ( P ) / 505 ( P ) -C2 FX-502 ( P ) / 505 ( P ) -C2
externen Ausgang
Externer Eingang
(Signal von externem Sensor, SPS, etc.)
Ausgang 1
■
Direkteinstellungen
Direkte Anpassung: Im RUN-Modus
können die Schwellwerte direkt geän-
dert werden.
Direktes Einlernen: Das Einlernen ist
im RUN-Modus möglich. „Drücken
Sie einfach jeweils einmal die SET-
Taste, wenn das Objekt anwesend
und wenn es nicht anwesend ist."
Neue Präzision!
Der FX-500 mit seinen äußerst genauen
Erkennungsfähigkeiten kann auch
kleinste Unterschiede in der Lichtinten-
sität detektieren und eignet sich hervor-
ragend für Applikationen mit hoher Prä-
zision und geringer Hysterese.
FT-WA8
Logikausgang
Standardausgang
Logikausgang
Standardausgang
Logikausgang
Direkte Anpassung
Direktes Einlernen
