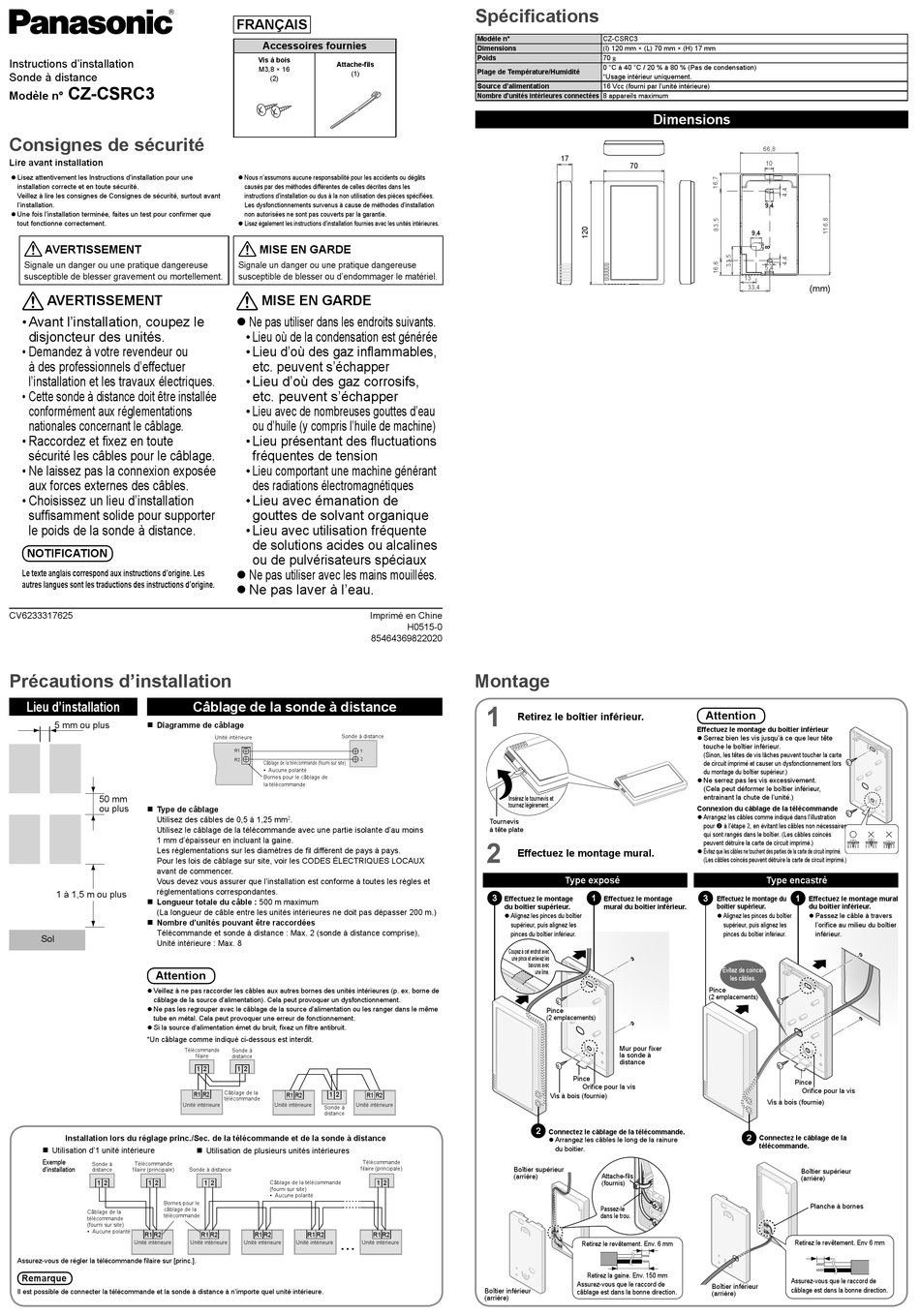

Instructions d'installation
Sonde à distance
CZ-CSRC3
Modèle n°
Consignes de sécurité
Lire avant installation
Lisez attentivement les Instructions d'installation pour une
installation correcte et en toute sécurité.
Veillez à lire les consignes de Consignes de sécurité, surtout avant
l'installation.
Une fois l'installation terminée, faites un test pour confi rmer que
tout fonctionne correctement.
AVERTISSEMENT
Signale un danger ou une pratique dangereuse
susceptible de blesser gravement ou mortellement.
AVERTISSEMENT
• Avant l'installation, coupez le
disjoncteur des unités.
• Demandez à votre revendeur ou
à des professionnels d'effectuer
l'installation et les travaux électriques.
• Cette sonde à distance doit être installée
conformément aux réglementations
nationales concernant le câblage.
• Raccordez et fi xez en toute
sécurité les câbles pour le câblage.
• Ne laissez pas la connexion exposée
aux forces externes des câbles.
• Choisissez un lieu d'installation
suffi samment solide pour supporter
le poids de la sonde à distance.
NOTIFICATION
Le texte anglais correspond aux instructions d'origine. Les
autres langues sont les traductions des instructions d'origine.
CV6233317625
Précautions d'installation
Lieu d'installation
5 mm ou plus
Diagramme de câblage
50 mm
ou plus
Type de câblage
Utilisez des câbles de 0,5 à 1,25 mm
Utilisez le câblage de la télécommande avec une partie isolante d'au moins
1 mm d'épaisseur en incluant la gaine.
Les réglementations sur les diamètres de fi l diffèrent de pays à pays.
Pour les lois de câblage sur site, voir les CODES ÉLECTRIQUES LOCAUX
avant de commencer.
Vous devez vous assurer que l'installation est conforme à toutes les règles et
réglementations correspondantes.
1 à 1,5 m ou plus
Longueur totale du câble : 500 m maximum
(La longueur de câble entre les unités intérieures ne doit pas dépasser 200 m.)
Nombre d'unités pouvant être raccordées
Télécommande et sonde à distance : Max. 2 (sonde à distance comprise),
Sol
Unité intérieure : Max. 8
Attention
Veillez à ne pas raccorder les câbles aux autres bornes des unités intérieures (p. ex. borne de
câblage de la source d'alimentation). Cela peut provoquer un dysfonctionnement.
Ne pas les regrouper avec le câblage de la source d'alimentation ou les ranger dans le même
tube en métal. Cela peut provoquer une erreur de fonctionnement.
Si la source d'alimentation émet du bruit, fi xez un fi ltre antibruit.
*Un câblage comme indiqué ci-dessous est interdit.
Unité intérieure
Installation lors du réglage princ./Sec. de la télécommande et de la sonde à distance
Utilisation d'1 unité intérieure
Exemple
Sonde à
Télécommande
d'installation
distance
fi laire (principale)
1 2
1 2
Bornes pour le
câblage de la
Câblage de la
télécommande
télécommande
(fourni sur site)
• Aucune polarité
R1 R2
Unité intérieure
Assurez-vous de régler la télécommande fi laire sur [princ.].
Remarque
Il est possible de connecter la télécommande et la sonde à distance à n'importe quel unité intérieure.
FRANÇAIS
Accessoires fournies
Vis à bois
Attache-fi ls
M3,8 × 16
(1)
(2)
Nous n'assumons aucune responsabilité pour les accidents ou dégâts
causés par des méthodes différentes de celles décrites dans les
instructions d'installation ou dus à la non utilisation des pièces spécifi ées.
Les dysfonctionnements survenus à cause de méthodes d'installation
non autorisées ne sont pas couverts par la garantie.
Lisez également les instructions d'installation fournies avec les unités intérieures.
MISE EN GARDE
Signale un danger ou une pratique dangereuse
susceptible de blesser ou d'endommager le matériel.
MISE EN GARDE
Ne pas utiliser dans les endroits suivants.
• Lieu où de la condensation est générée
• Lieu d'où des gaz infl ammables,
etc. peuvent s'échapper
• Lieu d'où des gaz corrosifs,
etc. peuvent s'échapper
• Lieu avec de nombreuses gouttes d'eau
ou d'huile (y compris l'huile de machine)
• Lieu présentant des fl uctuations
fréquentes de tension
• Lieu comportant une machine générant
des radiations électromagnétiques
• Lieu avec émanation de
gouttes de solvant organique
• Lieu avec utilisation fréquente
de solutions acides ou alcalines
ou de pulvérisateurs spéciaux
Ne pas utiliser avec les mains mouillées.
Ne pas laver à l'eau.
Câblage de la sonde à distance
Sonde à distance
Unité intérieure
R1
R2
Câblage de la télécommande (fourni sur site)
• Aucune polarité
Bornes pour le câblage de
la télécommande
2
.
Télécommande
Sonde à
fi laire
distance
1 2
1 2
Câblage de la
R1 R2
1 2
R1 R2
télécommande
Unité intérieure
Unité intérieure
Sonde à
distance
Utilisation de plusieurs unités intérieures
Sonde à distance
1 2
Câblage de la télécommande
(fourni sur site)
• Aucune polarité
R1 R2
R1 R2
R1 R2
Unité intérieure
Unité intérieure
Unité intérieure
Spécifi cations
Modèle n°
Dimensions
Poids
Plage de Température/Humidité
Source d'alimentation
Nombre d'unités intérieures connectées 8 appareils maximum
Imprimé en Chine
H0515-0
85464369822020
Montage
1
Retirez le boîtier inférieur.
1
2
Insérez le tournevis et
tournez légèrement.
Tournevis
à tête plate
2
Effectuez le montage mural.
3
Effectuez le montage
du boîtier supérieur.
Alignez les pinces du boîtier
supérieur, puis alignez les
pinces du boîtier inférieur.
Coupez à cet endroit avec
une pince et enlevez les
bavures avec
R1 R2
Télécommande
fi laire (principale)
Boîtier supérieur
(arrière)
1 2
R1 R2
Unité intérieure
Boîtier inférieur
(arrière)
CZ-CSRC3
(I) 120 mm × (L) 70 mm × (H) 17 mm
70 g
0 °C à 40 °C / 20 % à 80 % (Pas de condensation)
*Usage intérieur uniquement.
16 Vcc (fourni par l'unité intérieure)
Dimensions
17
70
Attention
Effectuez le montage du boîtier inférieur
Serrez bien les vis jusqu'à ce que leur tête
touche le boîtier inférieur.
(Sinon, les têtes de vis lâches peuvent toucher la carte
de circuit imprimé et causer un dysfonctionnement lors
du montage du boîtier supérieur.)
Ne serrez pas les vis excessivement.
(Cela peut déformer le boîtier inférieur,
entrainant la chute de l'unité.)
Connexion du câblage de la télécommande
Arrangez les câbles comme indiqué dans l'illustration
pour à l'étape 2, en évitant les câbles non nécessaires
qui sont rangés dans le boîtier. (Les câbles coincés
peuvent détruire la carte de circuit imprimé.)
Évitez que les câbles ne touchent des parties de la carte de circuit imprimé.
(Les câbles coincés peuvent détruire la carte de circuit imprimé.)
Type exposé
1
3
Effectuez le montage
mural du boîtier inférieur.
une lime.
Pince
(2 emplacements)
Pince
(2 emplacements)
Mur pour fi xer
la sonde à
distance
Pince
Orifi ce pour la vis
Vis à bois (fournie)
2
Connectez le câblage de la télécommande.
Arrangez les câbles le long de la rainure
du boitier.
Attache-fi ls
(fournis)
Passez-le
dans le trou.
Retirez le revêtement. Env. 6 mm
Retirez la gaine. Env. 150 mm
Assurez-vous que le raccord de
câblage est dans la bonne direction.
66,8
10
9,4
9,4
13
(mm)
33,4
Type encastré
1
Effectuez le montage du
Effectuez le montage mural
boîtier supérieur.
du boîtier inférieur.
Alignez les pinces du boîtier
Passez le câble à travers
supérieur, puis alignez les
l'orifi ce au milieu du boîtier
pinces du boîtier inférieur.
inférieur.
Évitez de coincer
les câbles.
Pince
Orifi ce pour la vis
Vis à bois (fournie)
2
Connectez le câblage de la
télécommande.
Boîtier supérieur
(arrière)
Planche à bornes
Retirez le revêtement. Env 6 mm
Assurez-vous que le raccord de
Boîtier inférieur
câblage est dans la bonne direction.
(arrière)
