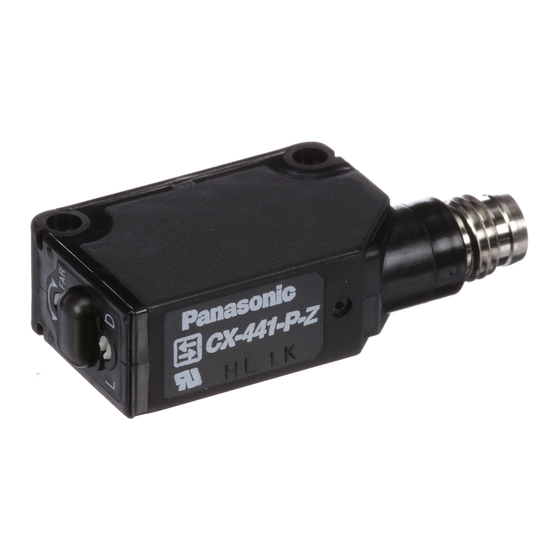

Panasonic CX-441 Bedienungsanleitung
Panasonic CX-441 Bedienungsanleitung

Panasonic CX-441 Bedienungsanleitung

Optosensor cx-440 series

Werbung

BEDIENUNGSANLEITUNG
Optosensor
Series CX-440
Danke, dass Sie sich für ein Produkt von Panasonic entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung, für die optimale Verwendung
dieses Produkts, sorgfältig durch. Heben Sie diese Bedienungsanleitung
zum Nachlesen griffbereit auf.
• Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
• Wenn Sie einen Sensor zum Personenschutz verwenden möchten,
sollten Sie Produkte verwenden, die den diesbezüglichen Gesetzen
und Standards, wie etwa OSHA, ANSI oder IEC, entsprechen .
1
VORSICHTSMASSNAHMEN
Dieses Produkt wurde ausschließlich zur industriellen Verwendung
entwickelt/hergestellt.
Führen Sie die Verdrahtung nur bei ausgeschalteter Stromversorgung
durch.
Falsche Verdrahtungen können den Sensor beschädigen.
Die Spannungsversorgung muss innerhalb der angegebenen Werte
inklusive Restwelligkeit liegen.
Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt,
stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung
an eine Schutzerde angeschlossen ist.
Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der
Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen,
müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene
Schutzerde anschließen.
Verlegen Sie die Kabel nicht zusammen mit Hochspannungsleitungen
und legen Sie diese nicht in dieselbe Kabelschiene. Damit keine
Spannungen induziert werden, dürfen sich in der Nähe der Leitungen
keine Starkstromkabel oder Hochspannungsleitungen befinden. Dies
kann zu Fehlfunktionen führen.
Während des Initialisierungsvorgangs (50ms nach dem Einschalten der
Spannungsversorgung) dürfen keine Einstellungen und Messungen
erfolgen.
Dieser Sensor darf nur in Innenräumen verwendet werden.
Das Kabel mit einer Stärke von mindestens 0,3mm2 darf bis maximal
100m verlängert werden (Einwegtyp, sowohl Sender als auch
Empfänger). Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch
möglichst kurz gehalten werden.
Wenn das Gerät gemäß dem koreanischen S-Prüfzeichen verwendet
werden soll, darf das angeschlossene Spannungsversorgungskabel
nicht länger als 10m sein.
Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch
gewaltsames Verbiegen oder Ziehen.
Stellen Sie sicher, dass der Sensor nicht dem fluoreszierenden Licht von
invertergesteuerten Leuchtstoffröhren oder direkter Sonneneinstrahlung
ausgesetzt ist; dies könnte die Objekterkennung behindern.
Für die Hinter-/Vordergrundausblendung ist ein Abstandspotenziometer
vorgesehen. Lassen Sie das Produkt nicht fallen.
Montageorte mit übermäßig viel Dampf, Staub, etc. sind ungeeignet.
Vermeiden Sie auch, dass der Sensor korrodierenden Dämpfen
ausgesetzt wird.
Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen
Lösungsmitteln, wie Verdünner, in Berührung kommen.
Betreiben Sie diesen Sensor nicht in Umgebungen entflammbaren und
explosiven Gasen.
Bauen Sie den Sensor nicht auseinander und verändern Sie ihn nicht.
Kompakter Reflextions-Lichttaster mit
Hinter-/Vordergrundausblendung
MEUEN-CX440 V2.1
WARNUNG
2
BAUTEILE
1
Nr.
Bauteil
1
Stabilitätsanzeige
(grün)
2
Abstandspotenzio-
menter (5-Gang)
3
Betriebsanzeige
(orange)
4
Hell-Dunkel-Schal-
ter
Zum Drehen des Abstandspotenziometers oder Hell-Dunkel-
Schalters verwenden Sie einen Standard-Schraubendreher und
führen die Drehbewegung langsam aus. Bei zu großer
Krafteinwirkung können die Schalter beschädigt werden.
3
ANSCHLUSSKABEL
Anschluss des Kabeltyps M12
Typ
2-adriges Kabel
4-adriges Kabel
Anschluss des Steckertyps M8
Typ
Gerade
31.4mm
4mm
9mm
Gewinkelt
23.1mm
4mm
9mm
20.5mm
1
2
3
4
Beschreibung
Leuchtet bei stabilen Hell-/Dunkelbedin-
gungen.
Siehe "STABILITÄTSANZEIGE" auf
Seite 3.
Drehen im Uhrzeigersinn erhöht die
Reichweite.
Siehe "ABSTAND ANPASSEN" auf
Seite 4.
Leuchtet, wenn der Ausgang Transistor
auf EIN schaltet.
• L: Hell-EIN
Der Modus Hell-EIN wird aktiviert, wenn
Sie den Hell-Dunkel-Schalter im
Uhrzeigersinn bis zum Anschlag drehen
(L).
• D: Dunkel-EIN
Der Modus Dunkel-EIN wird aktiviert,
wenn Sie den Hell-Dunkel-Schalter
entgegen dem Uhrzeigersinn bis zum
Anschlag drehen (D).
Siehe "HGA-/VGA-FUNKTION" auf
Seite 3.
Modellnr.
Kabellänge
CN-22-C2
2m
CN-22-C5
5m
CN-24-C2
2m
CN-24-C5
5m
Modellnr.
Kabellänge
UZZ80820
2m
UZZ80850
5m
UZZ80821
2m
UZZ80851
5m

Werbung

loading

Inhaltszusammenfassung für Panasonic CX-441

  • Seite 1 Kompakter Reflextions-Lichttaster mit Optosensor Hinter-/Vordergrundausblendung Series CX-440 MEUEN-CX440 V2.1 Danke, dass Sie sich für ein Produkt von Panasonic entschieden haben. Bitte lesen Sie diese Bedienungsanleitung, für die optimale Verwendung dieses Produkts, sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf. Bauteil...
  • Seite 2: Montage

    E/A SCHALTPLÄNE MONTAGE Montieren Sie den Sensor mit einem max. Anzugsdrehmoment von 0,5N·m. In diesem Abschnitt werden folgende Symbole verwendet. Symbol Beschreibung MS-CX-3 Verpolungsschutzdiode Montagewinkel des Lichtta- sters Zenerdiode (Spannungsspitzenschutz) 12mm M3-Schrauben NPN-Ausgangstransistor mit Beilagscheiben PNP-Ausgangstransistor Beachten Sie, in welcher Richtung das zu erkennende Objekt sich bewegt Pin-Belegung und montieren Sie den Sensor entsprechend.
  • Seite 3 HGA-/VGA-FUNKTION STABILITÄTSANZEIGE Dieser Sensor enthält die HGA-/VGA-FUNKTION. Die Objekterkennung basiert beim CX-440 auf dem Unterschied zwischen  einfallendem und reflektiertem Strahl. Als Empfangselement dient eine HGA = Hintergrundausblendung Fotodiode aus zwei Segmenten. Der Ausgang Transistor schaltet Diese Funktion wird verwendet, wenn das zu erkennende Objekt vom entsprechend dem Abstand zum Objekt und dem eingestellten Abstand.
  • Seite 4 VGA-Funktion verwenden ABSTAND ANPASSEN  Abstandspoten- Verdrahten Sie den Eingang Ausblendungseinstellung (rosa / 2), Schritt Beschreibung ziometer ehe Sie die Abstandsanpassung ausführen. Wird die Verdrahtung erst nach der Abstandseinstellung ausgeführt, ändert sich die Drehen Sie den Abstandspotenziometer Tastweite. im Uhrzeigersinn bis zum Punkt der größten Tastweite (ca.
  • Seite 5: Technische Daten

    Die Erkennung kann aufgrund der Montagebedingungen oder des zu erkennenden Objekts instabil sein. Nachdem der Lichttaster montiert ist, testen Sie den Betrieb unter den tatsächlichen Bedingungen. URL : http://panasonic-electric-works.net/sunx Overseas Sales Division (Head Office) 2431-1 Ushiyama-cho, Kasugai-shi, Aichi, 486-0901, Japan Phone: +81-568-33-7861 FAX: +81-568-33-8591 Europe Headquarter: Panasonic Electric Works Europe AG Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany Phone: +49-8024-648-0...
