BEDIENUNGSANLEITUNG

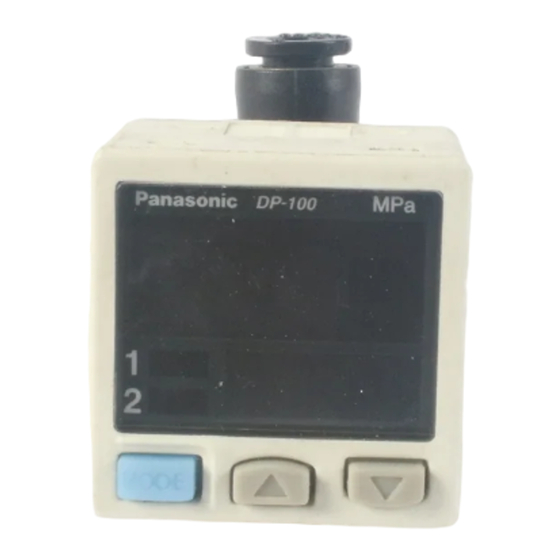

Drucksensor
DP-100 Serie
Danke, dass Sie sich für ein Produkt von Panasonic Electric Works SUNX
Co., Ltd. entschieden haben. Bitte lesen Sie diese Bedienungsanleitung, für
die optimale Verwendung dieses Produkts, sorgfältig durch. Heben Sie
diese Bedienungsanleitung zum Nachlesen griffbereit auf.
• Benutzen Sie dieses Produkt niemals als Sensorelement zum
Personenschutz.
• Wenn Sie Sensorelemente zum Personenschutz
benutzen Sie Produkte die den jeweiligen Landesgesetzen und
Standards entsprechen, wie etwa OSHA, ANSI oder IEC.
• Die DP-100 Serie wurde für den Einsatz für nicht korrodierende
Gase
entwickelt.
Eine
korrodierenden Gasen ist daher nicht möglich.
• Die japanischen Messgesetze verbieten die Verwendung dieses
Produkts in Japan.
1
VORSICHTSMASSNAHMEN
Dieses Produkt wurde ausschließlich zur industriellen Verwendung
entwickelt/hergestellt.
Nur im angegebenen Druckbereich verwenden.
Nicht außerhalb der maximal angegebenen Werte für die Druckfestigkeit
verwenden. Die Membran kann aufgrund unsachgemäßen Betriebs
beschädigt werden.
Die Verdrahtung muss bei ausgeschalteter Spannungsversorgung
erfolgen.
Falsche Verdrahtungen können den Sensor beschädigen.
Die Spannungsversorgung muss innerhalb der angegebenen Werte
inklusive Restwelligkeit liegen.
Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt,
stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung
an eine Schutzerde angeschlossen ist.
Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.), die
Störstrahlungen erzeugen, in der Nähe des Sensors verwendet werden,
müssen Sie die Geräteerde der Bauteile an eine tatsächliche Schutzerde
anschliessen.
Während des Initialisierungsvorgangs (0,5s nach dem Einschalten der
Spannungsversorgung) dürfen keine Einstellungen und Messungen
erfolgen.
Verlegen Sie die Leitungen des Sensors nicht in einem Kabelkanal mit
anderen Leitungen. Damit keine Spannungen induziert werden, dürfen
sich in der Nähe der Leitungen keine Starkstromkabel oder
Hochspannungsleitungen befinden.
Die Spezifikationen werden in einem starken Magnetfeld vielleicht nicht
erfüllt.
Vermeiden Sie Staub, Schmutz und Dampf.
Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen
Lösungsmitteln, wie Verdünner, in Berührung kommen.
Im Druckkopfanschluss dürfen sich keine Kabel befinden; andernfalls
kann der Sensor zerstört werden. Die Membran kann aufgrund
unsachgemäßen Betriebs beschädigt werden.
Zum Einstellen des Sensors dürfen keine scharfen oder spitzen
Gegenstände verwendet werden.
Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch
gewaltsames Verbiegen oder Ziehen.
Hochwertiges digitales Display
Zum Gebrauch außerhalb Japans
MEUML-DP100 V1.1
WARNUNG
verwenden,
Messung
von
Flüssigkeiten
.
2
BAUTEILE
1
2
Nr.
Bauteil
1
Ausgang 1:
Betriebsanzeige
2
Ausgang 2:
Analogausgangs-
anzeige
3
Druckeinheit-
Anzeige
oder
4
Haupt-Display
5
Sub-Display
6
MODE-Taste
7
AUF-Taste
8
AB-Taste
9
4-poliger Steckver-
binder
0
Druckkopf-
anschluss
3
INSTALLATION
Um eine handelsübliche Kupplung am Druckkopfanschluss zu befestigen,
verwenden Sie einen 12mm-Schraubenschlüssel (14mm für den Typ
DP100-E). Ziehen Sie das Gewinde mit einem Anzugsdrehmoment von
maximal 9,8Nm fest (M5 Innengewinde: maximal 1Nm). Ist das
Anzugsdrehmoment zu groß, werden Kupplung oder Gewinde beschädigt.
Wickeln Sie beim Anschluss Isolierband um die Kupplung, um Lecks
vorzubeugen.
1
3
DP-100
4
5
6
7
8
Beschreibung
Leuchtet, wenn Komparatorausgang 1
gesetzt ist.
• Standardtyp:
Komparatorausgang 2 gesetzt ist.
• Multifunktionstyp: Leuchtet, wenn der
Analogausgang gesetzt ist.
Je nach Modell erscheint hier die Einheit
"MPa" oder "kPa". Wenn Sie eine andere
Druckeinheit, z.B. Bar oder psi einstellen,
bringen Sie einen entsprechendes Etikett
an.
LCD-Display für 4 Zeichen.
Kleineres LCD-Display für 4 Zeichen.
Nähere Informationen finden Sie auf Seite
3, Abschnitt 8, EINSTELLMODI.
Höheren Wert setzen.
Niedrigeren Wert setzen.
Siehe "Pin-Belegung, 4-poliger Steckver-
binder" auf Seite 2.
• Typ DP-100: R1/8 + M5 Innengewinde
• Typ
DP-100-E:
Innengewinde
• Typ DP-100-M: M5 Innengewinde
• Typ
DP-100-N:
Innengewinde
12mm Schraubenschlüssel
9
0
Leuchtet,
wenn
G1/8
+
M5
NPT1/8
+
M5
