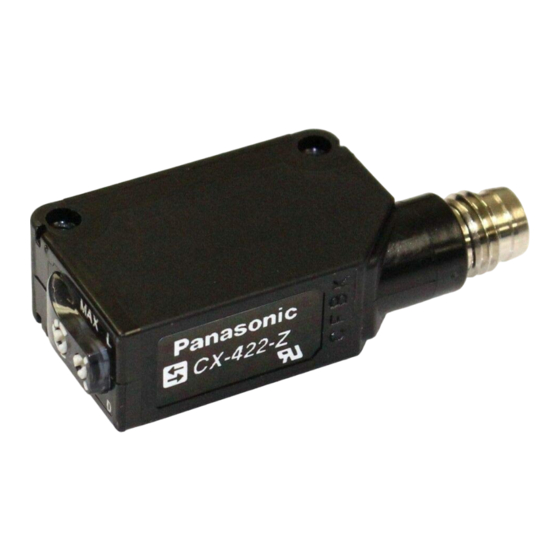

Panasonic CX-400 Bedienungsanleitung
Panasonic CX-400 Bedienungsanleitung

Panasonic CX-400 Bedienungsanleitung

Kompakter optosensor

Werbung

BEDIENUNGSANLEITUNG
Kompakter Optosensor
Serie CX-400
Danke, dass Sie sich für ein Produkt von Panasonic entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung, für die optimale Verwendung
dieses Produkts, sorgfältig durch. Heben Sie diese Bedienungsanleitung
zum Nachlesen griffbereit auf.
• Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
• Wenn Sie einen Sensor zum Personenschutz verwenden möchten,
sollten Sie Produkte verwenden, die den diesbezüglichen Gesetzen
und Standards, wie etwa OSHA, ANSI oder IEC, entsprechen .
1
VORSICHTSMASSNAHMEN
Dieses Produkt wurde ausschließlich zur gewerblichen Nutzung
entwickelt.
Führen Sie die Verdrahtung nur bei ausgeschalteter Stromversorgung
durch.
Betreiben Sie diesen Sensor nicht in Umgebungen mit entflammbaren
und explosiven Gasen.
Falsche Verdrahtungen können den Sensor beschädigen.
Die Spannungsversorgung muss innerhalb der angegebenen Werte
inklusive Restwelligkeit liegen.
Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt,
stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung
an eine Schutzerde angeschlossen ist.
Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der
Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen,
müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene
Schutzerde anschließen.
Verlegen Sie die Kabel nicht zusammen mit Hochspannungsleitungen
und legen Sie diese nicht in dieselbe Kabelschiene. Damit keine
Spannungen induziert werden, dürfen sich in der Nähe der Leitungen
keine Starkstromkabel oder Hochspannungsleitungen befinden. Dies
kann zu Fehlfunktionen führen.
Während des Initialisierungsvorgangs (50ms nach dem Einschalten der
Spannungsversorgung) dürfen keine Einstellungen und Messungen
erfolgen.
Dieser Sensor darf nur in Innenräumen verwendet werden.
Das Kabel mit einer Stärke von mindestens 0,3mm2 darf bis maximal
100m verlängert werden (Einwegtyp, sowohl Sender als auch
Empfänger). Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch
möglichst kurz gehalten werden.
Wenn das Gerät gemäß dem koreanischen S-Prüfzeichen verwendet
werden soll, darf das angeschlossene Spannungsversorgungskabel
nicht länger als 10m sein.
Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch
gewaltsames Verbiegen oder Ziehen.
Montageorte mit übermäßig viel Dampf, Staub, etc. sind ungeeignet.
Vermeiden Sie auch, dass der Sensor korrodierenden Dämpfen
ausgesetzt wird.
Der Sensor darf ferner nicht mit Wasser, Öl, Fett oder organischen
Lösungsmitteln, wie Verdünner, in Berührung kommen.
Bauen Sie dieses Produkt nicht auseinander und verändern Sie es nicht.
SEN TRONIC
AG
Produkte, Support und Service
MEUDE-CX400 V2.2
WARNUNG
Rugghölzli 2
CH - 5453 Busslingen
2
BAUTEILE
Standardtyp
1
3
Basistyp
1
Einwegtyp für Standard- und Basistypen
Nr.
Bauteil
Stabilitätsanzeige
1
(grün)
Betriebsanzeige
2
(orange)
Empfindlichkeits-
3
potenziometer
Hell-Dunkel-Schal-
4
ter
Spannungsversor-
5
gungsanzeige
(Grün)
1
Tel. +41 (0)56 222 38 18
Fax +41 (0)56 222 10 12
2
4
2
5
Beschreibung
Leuchtet, wenn die Hell-/Dunkelbedingun-
gen stabil sind.
Empfänger der Reflexions-Licht-
schranke, Einweg-Lichtschranke:
Leuchtet, wenn der Ausgang auf EIN
schaltet.
Empfänger der Reflexions-Licht-
schranke, Einweg-Lichtschranke: Dre-
hen im Uhrzeigersinn erhöht die
Reichweite.
Siehe "EMPFINDLICHKEIT ANPASSEN"
auf Seite 4.
Empfänger der Reflexions-Licht-
schranke, Einweg-Lichtschranke
• L: Hell-EIN
Der Modus Hell-EIN wird aktiviert, wenn
Sie den Hell-Dunkel-Schalter im
Uhrzeigersinn bis zum Anschlag drehen
(L).
• D: Dunkel-EIN
Der Modus Dunkel-EIN wird aktiviert,
wenn Sie den Hell-Dunkel-Schalter
entgegen dem Uhrzeigersinn bis zum
Anschlag drehen (D).
Leuchtet, wenn die Spannungsversorgung
eingeschaltet ist.
mailbox@sentronic.com
www.sentronic.com
:

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic CX-400

  • Seite 1 Standardtyp Kompakter Optosensor Serie CX-400 MEUDE-CX400 V2.2 Danke, dass Sie sich für ein Produkt von Panasonic entschieden haben. Bitte lesen Sie diese Bedienungsanleitung, für die optimale Verwendung dieses Produkts, sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf. Basistyp WARNUNG •...
  • Seite 2: Montage Und Ausrichtung

    Typ mit PNP-Ausgang ANSCHLUSSKABEL Farbcodierung des Kabels mit Steckverbinder Anschluss des Kabeltyps M12 (Braun / 1) +V Modellnr. Kabellänge CN-22-C2 100mA max. 12 bis 24V DC 2-adriges Kabel CN-22-C5 (Schwarz / 4) ±10% Ausgang (siehe Hinweis) Last CN-24-C2 (Blau / 3) 0V 4-adriges Kabel CN-24-C5 Interner Schaltkreis...
  • Seite 3 Reflexions-Lichtschranke Reflexionstyp  Montieren Sie Sensor und Reflektor mit einem Abstand von Erkennen von glänzenden Objekten mit CX-493 oder durchsichtigen mindestens 0,1mm. Objekte mit CX-48 1. Drehen Sie den Hell-/Dunkel-Schalter in die Position (L), um den Modus  Diese Maßnahmen sind nicht erforderlich für den Reflexionstypen Hell-EIN zu aktivieren.
  • Seite 4: Empfindlichkeit Anpassen

    Diese Vorgehensweise setzt voraus, dass der Betriebsmodus "Hell-EIN" EMPFINDLICHKEIT ANPASSEN aktiv ist. Zur Anpassung der Empfindlichkeit ist es wichtig, den Unterschied zwischen dem Status "Hell" und dem Status "Dunkel" zu verstehen. V e r w e c h s e l n S i e d i e S t a t u s " H e l l " u n d " D u n k e l " n i c h t m i t d e r Betriebsanzeige “Hell-EIN”...
  • Seite 5: Reflexions-Lichtschranke Mit Polarisationsfiltern

    1. Haken 1 in die Vertiefung 2 einführen. 2. Schlitzmaske gegen das Gehäuse drücken, bis sie in den Vertiefungen  Weitere Details finden Sie im Benutzerhandbuch zur CX-400-Serie. 3 einrastet. Schlitzmaske abnehmen 1. Schraubendreher in Lasche 4 einführen. 2. Vorsichtig nach vorne abziehen.
  • Seite 6: Technische Daten

    TECHNISCHE DATEN Einweg- und Reflexionstypen Einwegtyp Reflexionstyp Element Standard Große Reichweite Sehr große Große Reichweite Reichweite Polarisationsfilter NPN- CX-411 CX-412 CX-413 CX-491 CX-493 Ausgang PNP- CX-411-P CX-412-P CX-413-P CX-491-P CX-493-P Ausgang Reichweite 12mm oder größeres, undurchsichtiges Objekt 50mm oder 50mm oder größeres, größeres, undurchsichtiges,...
  • Seite 7 Die Reichweite und die Objektgröße für den Reflektionstypen beziehen sich auf den Einsatz des Reflektors RF-230. Weitere Details finden Sie im Benutzerhandbuch zur CX-400-Serie. Testen Sie die Objekterkennung nach der Montage unter Betriebsbedingungen. Nähere Informationen finden Sie auf Seite 5, Abschnitt 10, FILTER ZUM SCHUTZ VOR LICHTINTERFERENZEN.
  • Seite 8 Die Reichweite und die Objektgröße für den Reflektionstypen beziehen sich auf den Einsatz des Reflektors RF-230. Weitere Details finden Sie im Benutzerhandbuch zur CX-400-Serie. Testen Sie die Objekterkennung nach der Montage unter Betriebsbedingungen. Der Reflektor RF-230 ist im Produktumfang enthalten. Es sind weitere Reflektoren und Klebe-Reflektoren erhältlich. Weitere Details finden Sie im Benutzerhandbuch zur CX-400-Serie.
  • Seite 9 POLARISATIONSFILTERN. Die Reichweite und die Objektgröße für den Reflektionstypen beziehen sich auf den Einsatz des Reflektors RF-230. Weitere Details finden Sie im Benutzerhandbuch zur CX-400-Serie. Testen Sie die Objekterkennung nach der Montage unter Betriebsbedingungen. SEN TRONIC Rugghölzli 2 Tel. +41 (0)56 222 38 18 mailbox@sentronic.com...
  • Seite 10: Vorsichtsmassnahmen

    Kompakter Reflextions-Lichttaster mit Optosensor Hinter-/Vordergrundausblendung Series CX-440 MEUEN-CX440 V2.1 Danke, dass Sie sich für ein Produkt von Panasonic entschieden haben. Bitte lesen Sie diese Bedienungsanleitung, für die optimale Verwendung dieses Produkts, sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf. Bauteil...
  • Seite 11: Montage

    E/A SCHALTPLÄNE MONTAGE Montieren Sie den Sensor mit einem max. Anzugsdrehmoment von 0,5N·m. In diesem Abschnitt werden folgende Symbole verwendet. Symbol Beschreibung MS-CX-3 Verpolungsschutzdiode Montagewinkel des Lichtta- sters Zenerdiode (Spannungsspitzenschutz) 12mm M3-Schrauben NPN-Ausgangstransistor mit Beilagscheiben PNP-Ausgangstransistor Beachten Sie, in welcher Richtung das zu erkennende Objekt sich bewegt Pin-Belegung und montieren Sie den Sensor entsprechend.
  • Seite 12: Stabilitätsanzeige

    HGA-/VGA-FUNKTION STABILITÄTSANZEIGE Dieser Sensor enthält die HGA-/VGA-FUNKTION. Die Objekterkennung basiert beim CX-440 auf dem Unterschied zwischen  einfallendem und reflektiertem Strahl. Als Empfangselement dient eine HGA = Hintergrundausblendung Fotodiode aus zwei Segmenten. Der Ausgang Transistor schaltet Diese Funktion wird verwendet, wenn das zu erkennende Objekt vom entsprechend dem Abstand zum Objekt und dem eingestellten Abstand.
  • Seite 13 VGA-Funktion verwenden ABSTAND ANPASSEN  Abstandspoten- Verdrahten Sie den Eingang Ausblendungseinstellung (rosa / 2), Schritt Beschreibung ziometer ehe Sie die Abstandsanpassung ausführen. Wird die Verdrahtung erst nach der Abstandseinstellung ausgeführt, ändert sich die Drehen Sie den Abstandspotenziometer Tastweite. im Uhrzeigersinn bis zum Punkt der größten Tastweite (ca.
  • Seite 14 TECHNISCHE DATEN Reflextionstyp mit Hinter-/Vordergrundausblendung Kleiner Lichtfleck Einstellung CX-441 (NPN) CX-443 (NPN) CX-444 (NPN) CX-442 (NPN) CX-441-P (PNP) CX-443-P (PNP) CX-444-P (PNP) CX-442-P (PNP) Einstellbare Tastweite 20 bis 50mm 20 bis 100mm 40 bis 300mm Tastweite 2 bis 50mm 15 bis 100mm 20 bis 300mm ca.
