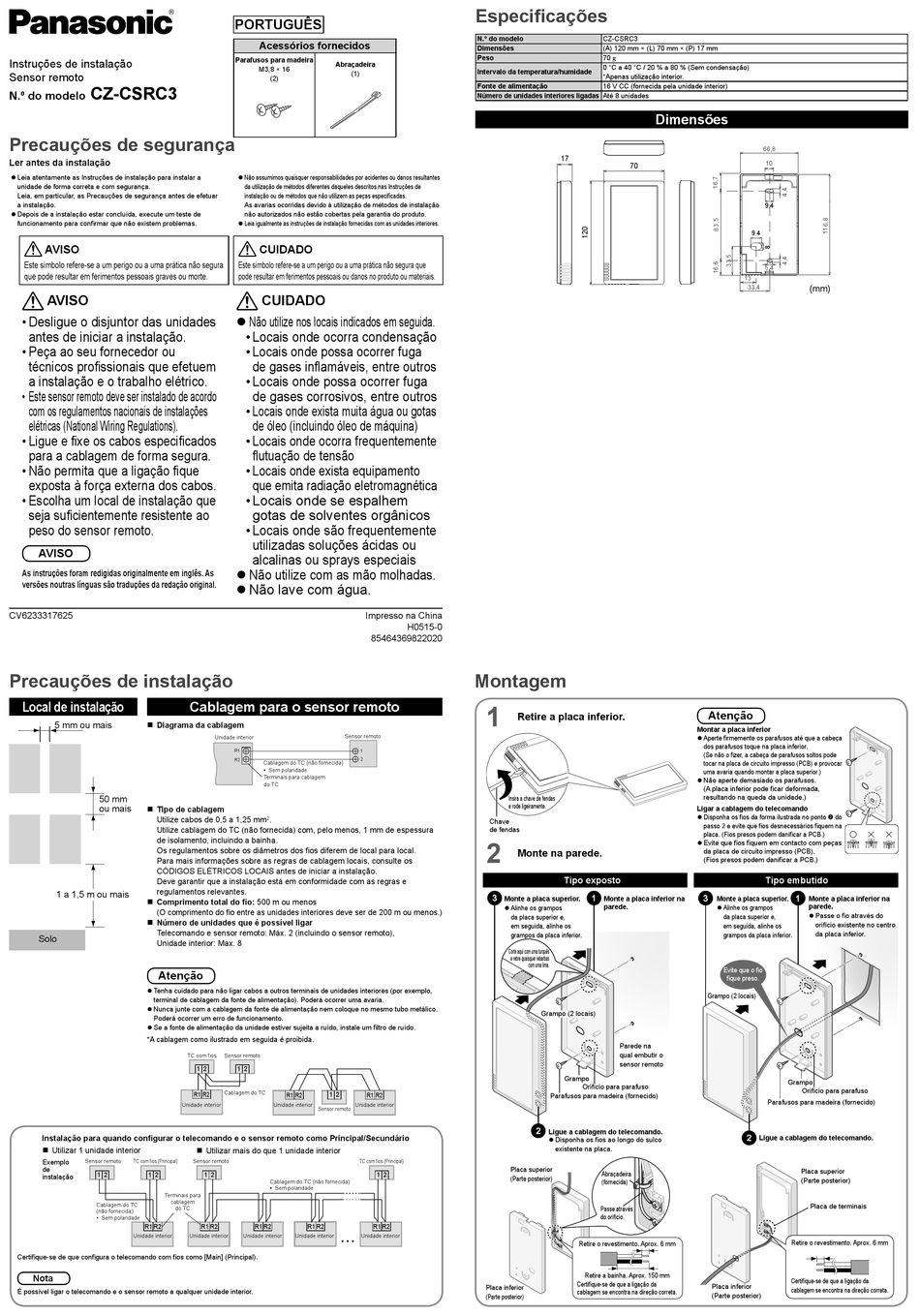

Instruções de instalação
Sensor remoto
CZ-CSRC3
N.º do modelo
Precauções de segurança
Ler antes da instalação
 Leia atentamente as Instruções de instalação para instalar a
unidade de forma correta e com segurança.
Leia, em particular, as Precauções de segurança antes de efetuar
a instalação.
 Depois de a instalação estar concluída, execute um teste de
funcionamento para confi rmar que não existem problemas.
AVISO
Este símbolo refere-se a um perigo ou a uma prática não segura
que pode resultar em ferimentos pessoais graves ou morte.
AVISO
• Desligue o disjuntor das unidades
antes de iniciar a instalação.
• Peça ao seu fornecedor ou
técnicos profi ssionais que efetuem
a instalação e o trabalho elétrico.
• Este sensor remoto deve ser instalado de acordo
com os regulamentos nacionais de instalações
elétricas (National Wiring Regulations).
• Ligue e fi xe os cabos especifi cados
para a cablagem de forma segura.
• Não permita que a ligação fi que
exposta à força externa dos cabos.
• Escolha um local de instalação que
seja sufi cientemente resistente ao
peso do sensor remoto.
AVISO
As instruções foram redigidas originalmente em inglês. As
versões noutras línguas são traduções da redação original.
CV6233317625
Precauções de instalação
Local de instalação
5 mm ou mais
 Diagrama da cablagem
50 mm
ou mais
 Tipo de cablagem
Utilize cabos de 0,5 a 1,25 mm
Utilize cablagem do TC (não fornecida) com, pelo menos, 1 mm de espessura
de isolamento, incluindo a bainha.
Os regulamentos sobre os diâmetros dos fi os diferem de local para local.
Para mais informações sobre as regras de cablagem locais, consulte os
CÓDIGOS ELÉTRICOS LOCAIS antes de iniciar a instalação.
Deve garantir que a instalação está em conformidade com as regras e
regulamentos relevantes.
1 a 1,5 m ou mais
 Comprimento total do fi o: 500 m ou menos
(O comprimento do fi o entre as unidades interiores deve ser de 200 m ou menos.)
 Número de unidades que é possível ligar
Telecomando e sensor remoto: Máx. 2 (incluindo o sensor remoto),
Solo
Unidade interior: Max. 8
Atenção
 Tenha cuidado para não ligar cabos a outros terminais de unidades interiores (por exemplo,
terminal de cablagem da fonte de alimentação). Poderá ocorrer uma avaria.
 Nunca junte com a cablagem da fonte de alimentação nem coloque no mesmo tubo metálico.
Poderá ocorrer um erro de funcionamento.
 Se a fonte de alimentação da unidade estiver sujeita a ruído, instale um fi ltro de ruído.
*A cablagem como ilustrado em seguida é proibida.
Unidade interior
Instalação para quando confi gurar o telecomando e o sensor remoto como Principal/Secundário
 Utilizar 1 unidade interior
Exemplo Sensor remoto TC com fi os (Principal)
de
1 2 1 2
instalação
Terminais para
cablagem
Cablagem do TC
do TC
(não fornecida)
• Sem polaridade
R1 R2
Unidade interior
Certifi que-se de que confi gura o telecomando com fi os como [Main] (Principal).
Nota
É possível ligar o telecomando e o sensor remoto a qualquer unidade interior.
PORTUGUÊS
Acessórios fornecidos
Parafusos para madeira
Abraçadeira
M3,8 × 16
(1)
(2)
 Não assumimos quaisquer responsabilidades por acidentes ou danos resultantes
da utilização de métodos diferentes daqueles descritos nas Instruções de
instalação ou de métodos que não utilizem as peças especifi cadas.
As avarias ocorridas devido à utilização de métodos de instalação
não autorizados não estão cobertas pela garantia do produto.
 Leia igualmente as instruções de instalação fornecidas com as unidades interiores.
CUIDADO
Este símbolo refere-se a um perigo ou a uma prática não segura que
pode resultar em ferimentos pessoais ou danos no produto ou materiais.
CUIDADO
 Não utilize nos locais indicados em seguida.
• Locais onde ocorra condensação
• Locais onde possa ocorrer fuga
de gases infl amáveis, entre outros
• Locais onde possa ocorrer fuga
de gases corrosivos, entre outros
• Locais onde exista muita água ou gotas
de óleo (incluindo óleo de máquina)
• Locais onde ocorra frequentemente
fl utuação de tensão
• Locais onde exista equipamento
que emita radiação eletromagnética
• Locais onde se espalhem
gotas de solventes orgânicos
• Locais onde são frequentemente
utilizadas soluções ácidas ou
alcalinas ou sprays especiais
 Não utilize com as mão molhadas.
 Não lave com água.
Cablagem para o sensor remoto
Sensor remoto
Unidade interior
R1
1
R2 2
Cablagem do TC (não fornecida)
• Sem polaridade
Terminais para cablagem
do TC
2 .
TC com fi os Sensor remoto
1 2 1 2
Cablagem do TC
R1 R2 1 2
R1 R2
Unidade interior Unidade interior
Sensor remoto
 Utilizar mais do que 1 unidade interior
Sensor remoto TC com fi os (Principal)
1 2
Cablagem do TC (não fornecida)
• Sem polaridade
R1 R2 R1 R2 R1 R2
Unidade interior Unidade interior Unidade interior Unidade interior
Especifi cações
N.º do modelo
Dimensões
Peso
Intervalo da temperatura/humidade
Fonte de alimentação
Número de unidades interiores ligadas Até 8 unidades
Impresso na China
H0515-0
85464369822020
Montagem
1
Retire a placa inferior.
Insira a chave de fendas
e rode ligeiramente.
Chave
de fendas
2
Monte na parede.
3
Monte a placa superior.
 Alinhe os grampos
da placa superior e,
em seguida, alinhe os
grampos da placa inferior.
Corte aqui com uma turquês
e retire quaisquer rebarbas
com uma lima.
R1 R2
2
Placa superior
1 2
(Parte posterior)
R1 R2
Placa inferior
(Parte posterior)
CZ-CSRC3
(A) 120 mm × (L) 70 mm × (P) 17 mm
70 g
0 °C a 40 °C / 20 % a 80 % (Sem condensação)
*Apenas utilização interior.
16 V CC (fornecida pela unidade interior)
Dimensões
17
70
Atenção
Montar a placa inferior
 Aperte fi rmemente os parafusos até que a cabeça
dos parafusos toque na placa inferior.
(Se não o fi zer, a cabeça de parafusos soltos pode
tocar na placa de circuito impresso (PCB) e provocar
uma avaria quando montar a placa superior.)
 Não aperte demasiado os parafusos.
(A placa inferior pode fi car deformada,
resultando na queda da unidade.)
Ligar a cablagem do telecomando
 Disponha os fi os da forma ilustrada no ponto  do
passo
placa. (Fios presos podem danifi car a PCB.)
 Evite que fi os fi quem em contacto com peças
da placa de circuito impresso (PCB).
(Fios presos podem danifi car a PCB.)
Tipo exposto
1 3
Monte a placa inferior na
parede.
Grampo (2 locais)
Grampo (2 locais)
Parede na
qual embutir o
sensor remoto
Grampo
Orifício para parafuso
Parafusos para madeira (fornecido)
Ligue a cablagem do telecomando.
 Disponha os fi os ao longo do sulco
existente na placa.
Abraçadeira
(fornecida)
Passe através
do orifício.
Retire o revestimento. Aprox. 6 mm
Retire a bainha. Aprox. 150 mm
Certifi que-se de que a ligação da
Placa inferior
cablagem se encontra na direção correta.
(Parte posterior)
66,8
10
9 , 4
9 , 4
13
(mm)
33,4
2 e evite que fi os desnecessários fi quem na
Tipo embutido
1
Monte a placa superior. Monte a placa inferior na
parede.
 Alinhe os grampos
 Passe o fi o através do
da placa superior e,
orifício existente no centro
em seguida, alinhe os
da placa inferior.
grampos da placa inferior.
Evite que o fi o
fi que preso.
Grampo
Orifício para parafuso
Parafusos para madeira (fornecido)
2
Ligue a cablagem do telecomando.
Placa superior
(Parte posterior)
Placa de terminais
Retire o revestimento. Aprox. 6 mm
Certifi que-se de que a ligação da
cablagem se encontra na direção correta.
