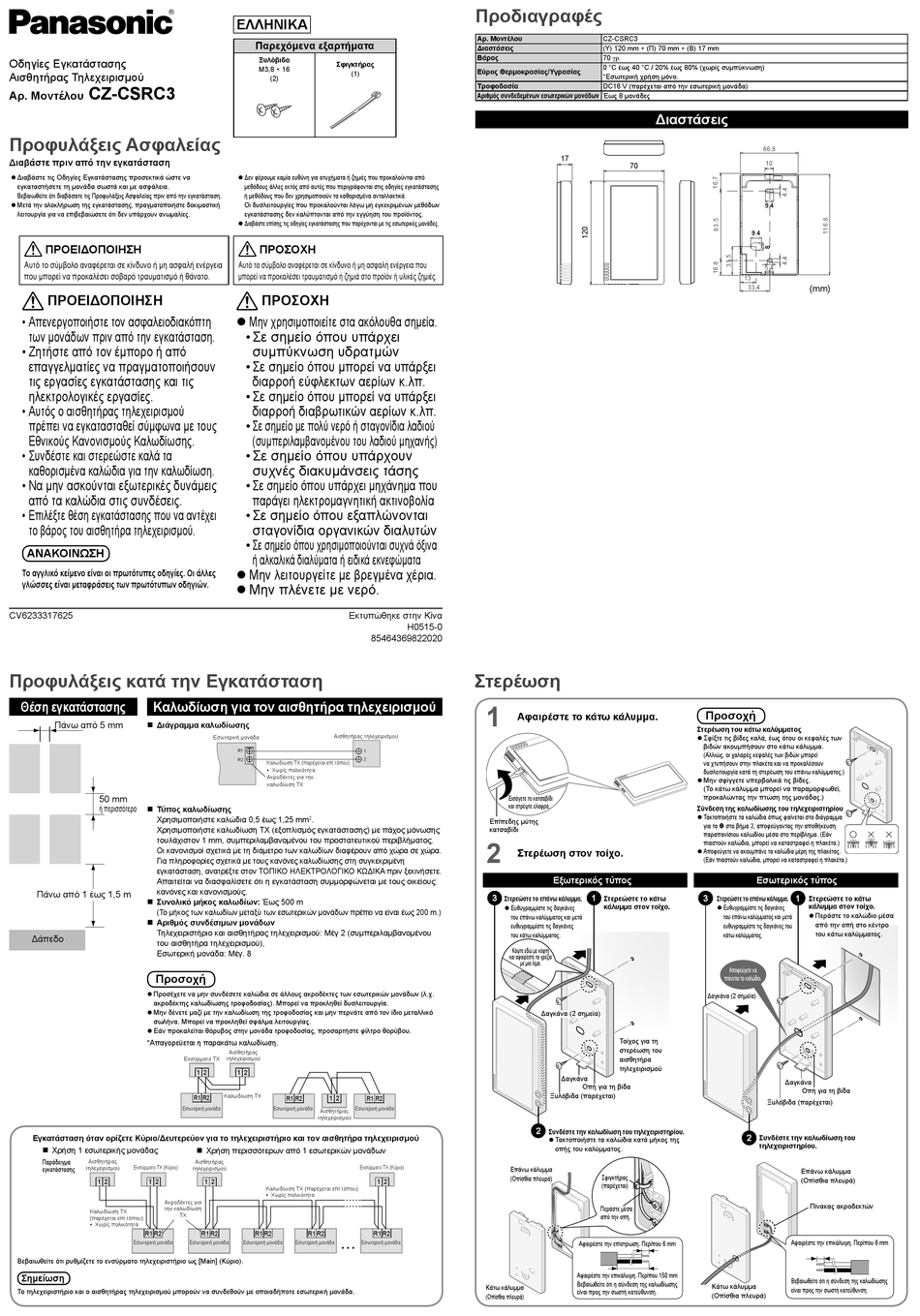

Οδηγίες Εγκατάστασης
Αισθητήρας Τηλεχειρισμού
CZ-CSRC3
Αρ. Μοντέλου
Προφυλάξεις Ασφαλείας
Διαβάστε πριν από την εγκατάσταση
 Διαβάστε τις Οδηγίες Εγκατάστασης προσεκτικά ώστε να
εγκαταστήσετε τη μονάδα σωστά και με ασφάλεια.
Βεβαιωθείτε ότι διαβάσατε τις Προφυλάξεις Ασφαλείας πριν από την εγκατάσταση.
 Μετά την ολοκλήρωση της εγκατάστασης, πραγματοποιήστε δοκιμαστική
λειτουργία για να επιβεβαιώσετε ότι δεν υπάρχουν ανωμαλίες.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αυτό το σύμβολο αναφέρεται σε κίνδυνο ή μη ασφαλή ενέργεια
που μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Απενεργοποιήστε τον ασφαλειοδιακόπτη
των μονάδων πριν από την εγκατάσταση.
• Ζητήστε από τον έμπορο ή από
επαγγελματίες να πραγματοποιήσουν
τις εργασίες εγκατάστασης και τις
ηλεκτρολογικές εργασίες.
• Αυτός ο αισθητήρας τηλεχειρισμού
πρέπει να εγκατασταθεί σύμφωνα με τους
Εθνικούς Κανονισμούς Καλωδίωσης.
• Συνδέστε και στερεώστε καλά τα
καθορισμένα καλώδια για την καλωδίωση.
• Να μην ασκούνται εξωτερικές δυνάμεις
από τα καλώδια στις συνδέσεις.
• Επιλέξτε θέση εγκατάστασης που να αντέχει
το βάρος του αισθητήρα τηλεχειρισμού.
ΑΝΑΚΟΙΝΩΣΗ
Το αγγλικό κείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες
γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
CV6233317625
Προφυλάξεις κατά την Εγκατάσταση
Θέση εγκατάστασης Καλωδίωση για τον αισθητήρα τηλεχειρισμού
Πάνω από 5 mm
 Διάγραμμα καλωδίωσης
50 mm
ή περισσότερο
 Τύπος καλωδίωσης
Χρησιμοποιήστε καλώδια 0,5 έως 1,25 mm
Χρησιμοποιήστε καλωδίωση ΤΧ (εξοπλισμός εγκατάστασης) με πάχος μόνωσης
τουλάχιστον 1 mm, συμπεριλαμβανομένου του προστατευτικού περιβλήματος.
Οι κανονισμοί σχετικά με τη διάμετρο των καλωδίων διαφέρουν από χώρα σε χώρα.
Για πληροφορίες σχετικά με τους κανόνες καλωδίωσης στη συγκεκριμένη
εγκατάσταση, ανατρέξτε στον ΤΟΠΙΚΟ ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΚΩΔΙΚΑ πριν ξεκινήσετε.
Απαιτείται να διασφαλίσετε ότι η εγκατάσταση συμμορφώνεται με τους οικείους
κανόνες και κανονισμούς.
Πάνω από 1 έως 1,5 m
 Συνολικό μήκος καλωδίων: Έως 500 m
(Το μήκος των καλωδίων μεταξύ των εσωτερικών μονάδων πρέπει να είναι έως 200 m.)
 Αριθμός συνδέσιμων μονάδων
Τηλεχειριστήριο και αισθητήρας τηλεχειρισμού: Μέγ 2 (συμπεριλαμβανομένου
Δάπεδο
του αισθητήρα τηλεχειρισμού),
Εσωτερική μονάδα: Μέγ. 8
Προσοχή
 Προσέχετε να μην συνδέσετε καλώδια σε άλλους ακροδέκτες των εσωτερικών μονάδων (λ.χ.
ακροδέκτης καλωδίωσης τροφοδοσίας). Μπορεί να προκληθεί δυσλειτουργία.
 Μην δένετε μαζί με την καλωδίωση της τροφοδοσίας και μην περνάτε από τον ίδιο μεταλλικό
σωλήνα. Μπορεί να προκληθεί σφάλμα λειτουργίας.
 Εάν προκαλείται θόρυβος στην μονάδα τροφοδοσίας, προσαρτήστε φίλτρο θορύβου.
*Απαγορεύεται η παρακάτω καλωδίωση.
Ενσύρματο ΤΧ
Εσωτερική μονάδα
Εγκατάσταση όταν ορίζετε Κύριο/Δευτερεύον για το τηλεχειριστήριο και τον αισθητήρα τηλεχειρισμού
 Χρήση 1 εσωτερικής μονάδας
Παράδειγμα
Αισθητήρας
τηλεχειρισμού Ενσύρματο ΤΧ (Κύριο)
εγκατάστασης
1 2 1 2
Ακροδέκτες για
την καλωδίωση
Καλωδίωση ΤΧ
ΤΧ
(παρέχεται επί τόπου)
• Χωρίς πολικότητα
R1 R2
Εσωτερική μονάδα
Βεβαιωθείτε ότι ρυθμίζετε το ενσύρματο τηλεχειριστήριο ως [Main] (Κύριο).
Σημείωση
Το τηλεχειριστήριο και ο αισθητήρας τηλεχειρισμού μπορούν να συνδεθούν με οποιαδήποτε εσωτερική μονάδα.
ΕΛΛΗΝΙΚΑ
Παρεχόμενα εξαρτήματα
Ξυλόβιδα
Σφιγκτήρας
M3,8 × 16
(1)
(2)
 Δεν φέρουμε καμία ευθύνη για ατυχήματα ή ζημιές που προκαλούνται από
μεθόδους άλλες εκτός από αυτές που περιγράφονται στις οδηγίες εγκατάστασης
ή μεθόδους που δεν χρησιμοποιούν τα καθορισμένα ανταλλακτικά.
Οι δυσλειτουργίες που προκαλούνται λόγω μη εγκεκριμένων μεθόδων
εγκατάστασης δεν καλύπτονται από την εγγύηση του προϊόντος.
 Διαβάστε επίσης τις οδηγίες εγκατάστασης που παρέχονται με τις εσωτερικές μονάδες.
ΠΡΟΣΟΧΗ
Αυτό το σύμβολο αναφέρεται σε κίνδυνο ή μη ασφαλή ενέργεια που
μπορεί να προκαλέσει τραυματισμό ή ζημιά στο προϊόν ή υλικές ζημιές.
ΠΡΟΣΟΧΗ
 Μην χρησιμοποιείτε στα ακόλουθα σημεία.
• Σε σημείο όπου υπάρχει
συμπύκνωση υδρατμών
• Σε σημείο όπου μπορεί να υπάρξει
διαρροή εύφλεκτων αερίων κ.λπ.
• Σε σημείο όπου μπορεί να υπάρξει
διαρροή διαβρωτικών αερίων κ.λπ.
• Σε σημείο με πολύ νερό ή σταγονίδια λαδιού
(συμπεριλαμβανομένου του λαδιού μηχανής)
• Σε σημείο όπου υπάρχουν
συχνές διακυμάνσεις τάσης
• Σε σημείο όπου υπάρχει μηχάνημα που
παράγει ηλεκτρομαγνητική ακτινοβολία
• Σε σημείο όπου εξαπλώνονται
σταγονίδια οργανικών διαλυτών
• Σε σημείο όπου χρησιμοποιούνται συχνά όξινα
ή αλκαλικά διαλύματα ή ειδικά εκνεφώματα
 Μην λειτουργείτε με βρεγμένα χέρια.
 Μην πλένετε με νερό.
Εκτυπώθηκε στην Κίνα
Αισθητήρας τηλεχειρισμού
Εσωτερική μονάδα
R1
1
R2 2
Καλωδίωση ΤΧ (παρέχεται επί τόπου)
• Χωρίς πολικότητα
Ακροδέκτες για την
καλωδίωση ΤΧ
2 .
Αισθητήρας
τηλεχειρισμού
1 2 1 2
Καλωδίωση ΤΧ
R1 R2
R1 R2 1 2
Εσωτερική μονάδα Εσωτερική μονάδα
Αισθητήρας
τηλεχειρισμού
 Χρήση περισσότερων από 1 εσωτερικών μονάδων
Αισθητήρας
τηλεχειρισμού Ενσύρματο ΤΧ (Κύριο)
1 2
Καλωδίωση ΤΧ (παρέχεται επί τόπου)
• Χωρίς πολικότητα
R1 R2 R1 R2 R1 R2
Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα
Προδιαγραφές
Αρ. Μοντέλου
Διαστάσεις
Βάρος
Εύρος Θερμοκρασίας/Υγρασίας
Τροφοδοσία
Αριθμός συνδεδεμένων εσωτερικών μονάδων Έως 8 μονάδες
H0515-0
85464369822020
Στερέωση
1
Αφαιρέστε το κάτω κάλυμμα.
Εισάγετε το κατσαβίδι
και στρέψτε ελαφρά.
Επίπεδης μύτης
κατσαβίδι
2
Στερέωση στον τοίχο.
3
Στερεώστε το επάνω κάλυμμα.
 Ευθυγραμμίστε τις δαγκάνες
του επάνω καλύμματος και μετά
ευθυγραμμίστε τις δαγκάνες
του κάτω καλύμματος.
Κόψτε εδώ με κόφτη
και αφαιρέστε τα γρέζια
με μια λίμα.
Δαγκάνα (2 σημεία)
R1 R2
2
Επάνω κάλυμμα
(Οπίσθια πλευρά)
1 2
R1 R2
Κάτω κάλυμμα
(Οπίσθια πλευρά)
CZ-CSRC3
(Υ) 120 mm × (Π) 70 mm × (Β) 17 mm
70 γρ.
0 °C έως 40 °C / 20% έως 80% (χωρίς συμπύκνωση)
*Εσωτερική χρήση μόνο.
DC16 V (παρέχεται από την εσωτερική μονάδα)
Διαστάσεις
17
70
Προσοχή
Στερέωση του κάτω καλύμματος
 Σφίξτε τις βίδες καλά, έως ότου οι κεφαλές των
βιδών ακουμπήσουν στο κάτω κάλυμμα.
(Αλλιώς, οι χαλαρές κεφαλές των βιδών μπορεί
να χτυπήσουν στην πλακέτα και να προκαλέσουν
δυσλειτουργία κατά τη στερέωση του επάνω καλύμματος.)
 Μην σφίγγετε υπερβολικά τις βίδες.
(Το κάτω κάλυμμα μπορεί να παραμορφωθεί,
προκαλώντας την πτώση της μονάδας.)
Σύνδεση της καλωδίωσης του τηλεχειριστηρίου
 Τακτοποιήστε τα καλώδια όπως φαίνεται στο διάγραμμα
για το  στο βήμα 2, αποφεύγοντας την αποθήκευση
παραπανίσιου καλωδίου μέσα στο περίβλημα. (Εάν
πιαστούν καλώδια, μπορεί να καταστραφεί η πλακέτα.)
 Αποφεύγετε να ακουμπάνε τα καλώδια μέρη της πλακέτας.
(Εάν πιαστούν καλώδια, μπορεί να καταστραφεί η πλακέτα.)
Εξωτερικός τύπος
1 3
Στερεώστε το κάτω Στερεώστε το επάνω κάλυμμα.
κάλυμμα στον τοίχο.
 Ευθυγραμμίστε τις δαγκάνες
του επάνω καλύμματος και μετά
ευθυγραμμίστε τις δαγκάνες του
κάτω καλύμματος.
Δαγκάνα (2 σημεία)
Τοίχος για τη
στερέωση του
αισθητήρα
τηλεχειρισμού
Δαγκάνα
Οπή για τη βίδα
Ξυλόβιδα (παρέχεται)
Συνδέστε την καλωδίωση του τηλεχειριστηρίου.
 Τακτοποιήστε τα καλώδια κατά μήκος της
οπής του καλύμματος.
Σφιγκτήρας
(παρέχεται)
Περάστε μέσα
από την οπή.
Αφαιρέστε την επίστρωση. Περίπου 6 mm
Αφαιρέστε την επικάλυψη. Περίπου 150 mm
Βεβαιωθείτε ότι η σύνδεση της καλωδίωσης
Κάτω κάλυμμα
είναι προς την σωστή κατεύθυνση.
(Οπίσθια πλευρά)
66,8
10
9 , 4
9 , 4
13
(mm)
33,4
Εσωτερικός τύπος
1
Στερεώστε το κάτω
κάλυμμα στον τοίχο.
 Περάστε το καλώδιο μέσα
από την οπή στο κέντρο
του κάτω καλύμματος.
Αποφεύγετε να
πιάνεται το καλώδιο.
Δαγκάνα
Οπή για τη βίδα
Ξυλόβιδα (παρέχεται)
2
Συνδέστε την καλωδίωση του
τηλεχειριστηρίου.
Επάνω κάλυμμα
(Οπίσθια πλευρά)
Πίνακας ακροδεκτών
Αφαιρέστε την επικάλυψη. Περίπου 6 mm
Βεβαιωθείτε ότι η σύνδεση της καλωδίωσης
είναι προς την σωστή κατεύθυνση.
