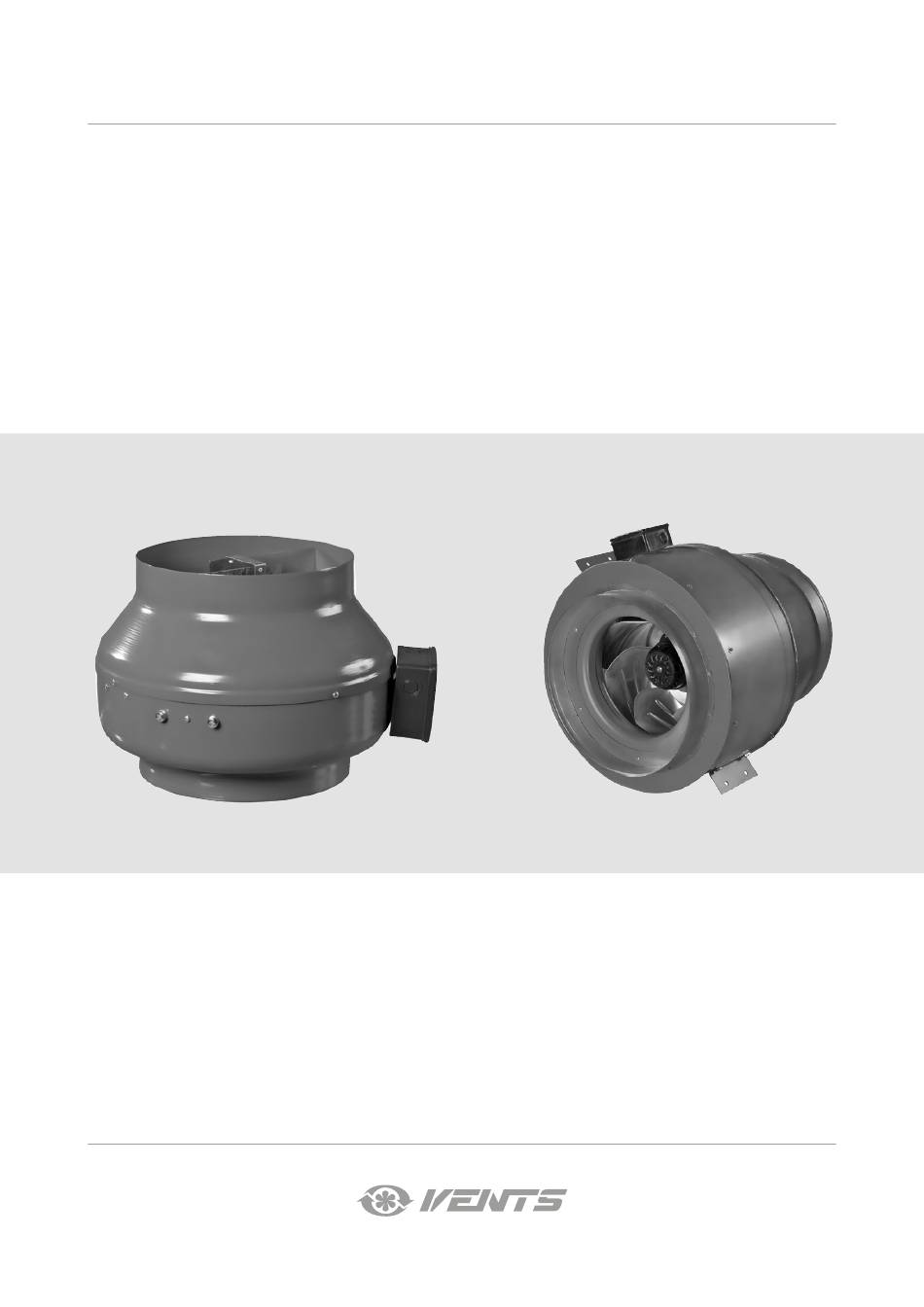

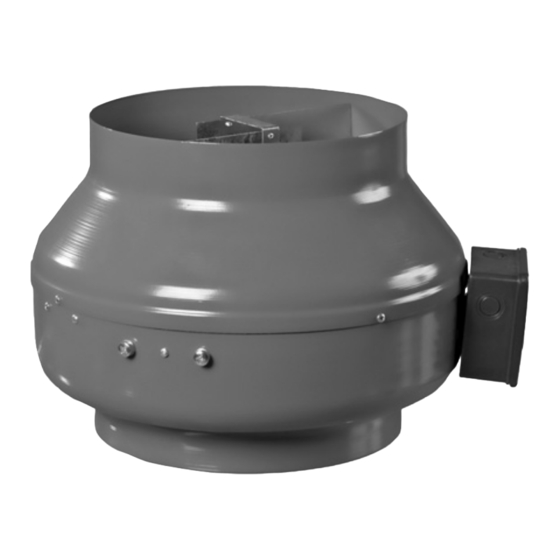

- Seite 1 BETRIEBSANLEITUNG VKM 100 Q VKMS 150 VKM 250 VKM 100 VKM 160 VKM 315 VKM 125 Q VKMS 160 VKMS 315 VKM 125 VKM 200 VKM 355 Q VKM 150 E VKMS 200 VKM 400 VKM 150 VKM 250 E...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................2 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................4 Bauart und Funktionsweise ..............................5 Montage und Betriebsvorbereitung ..........................6 Netzanschluss ....................................7 Steuerung ......................................10 Wartungshinweise ..................................11 Transportvorschriften ................................. 12 Herstellergarantie ..................................14 Abnahmeprotokoll .................................. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VERWENDUNGSZWECK Die Ventilatoren VENTS VKM sind für die Lüftung von Wohnräumen und öffentlichen Räumlichkeiten bestimmt, die im Winter beheizt werden. DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. -
Seite 5: Technische Daten
50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz VKM 100 Q 0.24 2780 0,23 3300 VKM 100 0.28 2840 0,36 3320 VKM 125 Q 0.25... -
Seite 6: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Der Ventilator besteht aus einem Gehäuse (1), einem Elektromotor, der am inneren Montagehalter (4) befestigt ist, einem Deckel (2), der mit Bohrschrauben (3) am Gehäuse befestigt ist (der Durchmesser der Gehäusestutzen und der Deckeldurchmesser entsprechen dem Durchmesser des angeschlossenen Lüftungsrohres) und einem Anschlusskasten (5), der eine Klemmleiste und einen Kondensator enthält und den Anschluss des Ventilators an ein Einphasen-Stromnetz ermöglicht. -
Seite 7: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. -
Seite 8: Steuerung
~ 230 V 50 (60) Hz Abb. 4 STEUERUNG Ventilatoren VKM P mit eingebauter elektronischer Steuereinheit Die elektronische Steuereinheit dient der stufenlosen Regelung der Geschwindigkeit des Ventilatorlaufrades (Luftdurchsatz). Die Geschwindigkeit wird mit dem Drehzahlregler (9, Abb. 1) gesteuert. Die VKM Un Ventilatoren sind mit einem Temperatur- und Drehzahlregler ausgestattet (siehe Abb. -
Seite 9: Transportvorschriften
STÖRUNGEN UND STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Überprüfen Sie die elektrischen Anschlüsse und den Keine Stromversorgung Betriebsstatus des Leitungsschutzschalters. Der Ventilator startet beim Anschalten der Anlage nicht. Schalten Sie den Ventilator aus. Beseitigen Sie die Blockierung Blockierter Motor des Motors. Schalten Sie den Ventilator wieder ein. Der Leitungsschutzschalter wird Erhöhte Stromaufnahme infolge eines Der Ventilator ist vom Stromnetz zu trennen. -
Seite 10: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. -
Seite 11: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator Modell VKM______ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VKM______ ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. - Seite 12 V05DE-09...
