Vents VKMz 100 Betriebsanleitung
Radial-rohrventilator
Vorschau ausblenden
Andere Handbücher für VKMz 100:
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (12 Seiten)
Verwandte Anleitungen für Vents VKMz 100
Inhaltszusammenfassung für Vents VKMz 100
- Seite 1 BETRIEBSANLEITUNG VKMz 100 VKMz 150 E VKMz 125 VKMSz 150 VKMz 150 VKMz 200 Radial-Rohrventilator...
-
Seite 2: Inhaltsverzeichnis
VKMz INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................6 Netzanschluss ....................................7 Wartungshinweise ..................................8 Transportvorschriften ................................. 8 Herstellergarantie ..................................9 Abnahmeprotokoll .................................. - Seite 3 EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • Das Gerät ist vor allen Montagearbeiten vom • Das Gerät ist vorsichtig Stromnetz zu trennen. auszupacken. • Bei der Montage des • Eine sichere Erdung der Anlage Geräts sind die elektrischen ist zu gewährleisten! Sicherheitsvorschriften genau zu beachten! •...
- Seite 4 VKMz • Das Gerät darf nicht von Kindern betrieben werden. • Dieses Gerät darf von Kindern ab 8 Jahren und darüber und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder • Vor allen Wartungsarbeiten ist ohne ausreichende Erfahrung das Gerät vom Stromnetz zu und Kenntnis verwendet trennen.
-
Seite 5: Verwendungszweck
VERWENDUNGSZWECK Die Ventilatoren VKMz sind für die Lüftung von Wohnräumen und öffentlichen Räumlichkeiten bestimmt, die im Winter beheizt werden. Die Temperatur der transportierten Luft muss innerhalb des Bereichs liegen, der im Abschnitt «Technische Daten» angegeben ist. Der Ventilator ist für die horizontale oder vertikale Montage in einem Lüftungsrohr ausgelegt und wird sowohl für die Be- als auch Entlüftung verwendet. -
Seite 6: Technische Daten
Versorgungs- Leistungsauf- Schalldruckpegel Fördermittel- Modell Stromaufnahme, A Luftdurchsatz, Drehzahl, min -¹ spannung, V/50 Hz nahme, W @ 3 m, dBA temperatur, °C VKMz 100 0,28 2840 VKMz 125 0,29 2840 VKMz 150 E 0,29 2780 1~230 -25…+45 VKMz 150 0,42... -
Seite 7: Bauart Und Funktionsweise

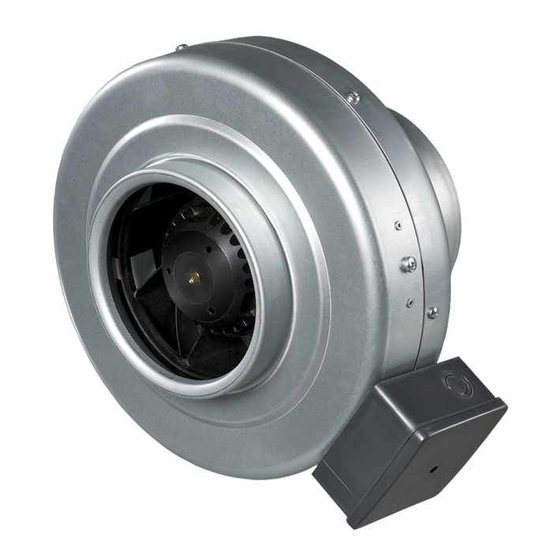

BAUART UND FUNKTIONSWEISE Der Ventilator besteht aus einem Gehäuse (1), einem Elektromotor, der am inneren Montagehalter (4) befestigt ist, einem Deckel (2), der mit Bohrschrauben (3) am Gehäuse befestigt ist (der Durchmesser der Gehäusestutzen und der Deckeldurchmesser entsprechen dem Durchmesser des angeschlossenen Lüftungsrohres) und einem Anschlusskasten (5), der eine Klemmleiste und einen Kondensator enthält und den Anschluss des Ventilators an ein Einphasen-Stromnetz ermöglicht. -
Seite 8: Netzanschluss
VKMz NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. -
Seite 9: Wartungshinweise
WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz. Zur Entfernung des Staubs einen weichen Pinsel oder Druckluft verwenden. Die Laufradschaufeln alle 6 Monate sorgfältig reinigen. Zur Reinigung die Schrauben herausdrehen und den Ventilatordeckel abnehmen. -
Seite 10: Herstellergarantie
VKMz HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 11 www.ventilation-system.com...
-
Seite 12: Abnahmeprotokoll
V05-1DE-09...
