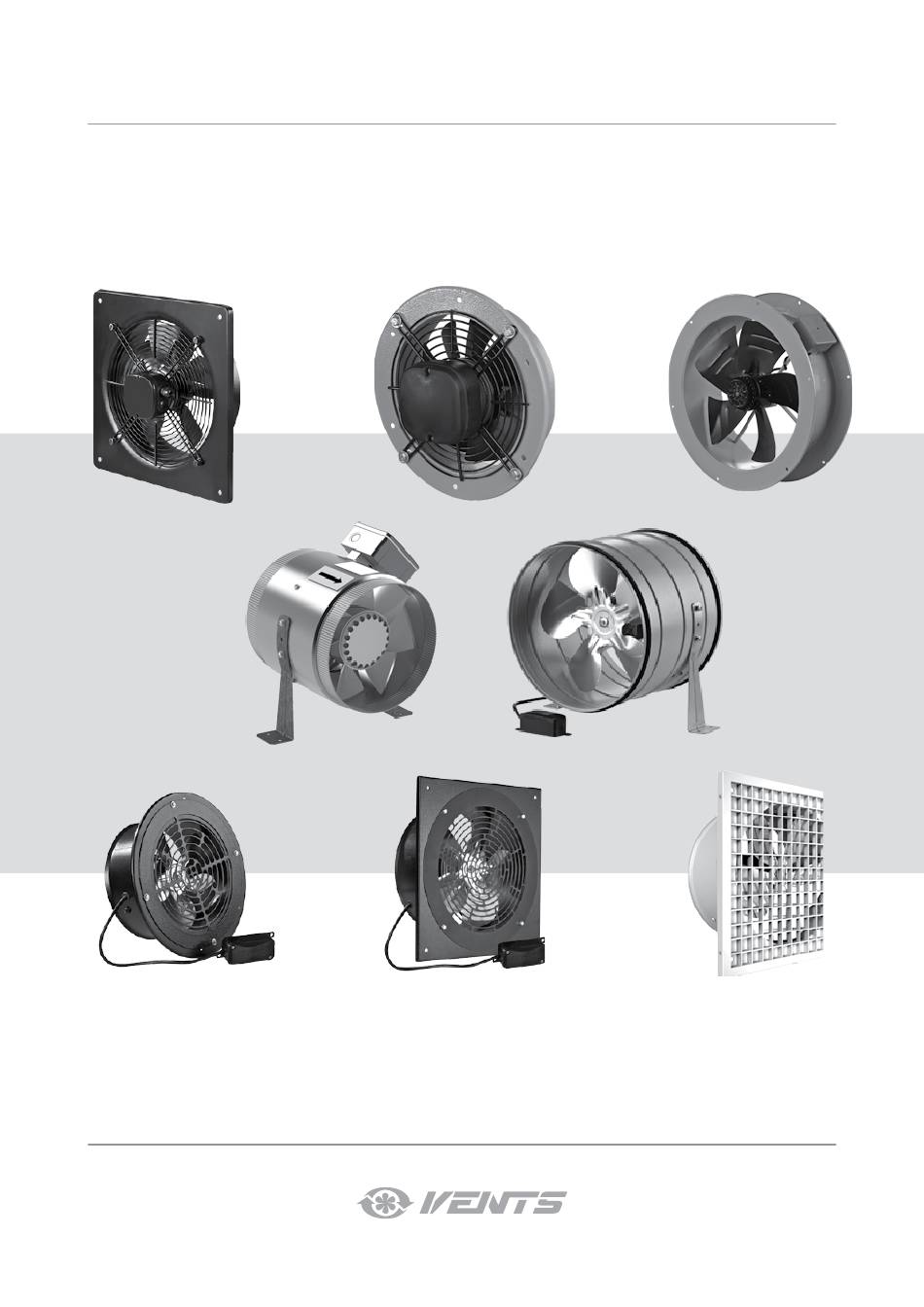

- Seite 1 BETRIEBSANLEITUNG OV / OVK / VKF / OVP / OV1 / ОВК1 / OV1 R / VKOM(z) / VKOM1(z) ElEktrischE axialE industriEvEntilatorEn...
-
Seite 2: Inhaltsverzeichnis
Betriebspersonal. die Betriebsanleitung enthält informationen zu verwendungszweck, technischen daten, Funktionsweise sowie Montage des Geräts ov / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine ausbildung im Bereich lüftung absolviert haben und müssen die arbeiten in Übereinstimmung mit den geltenden lokalen arbeitssicherheitsbestimmungen, Baunormen und standards durchführen. - Seite 3 EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • das Gerät ist vor allen Montagearbeiten vom stromnetz zu trennen. • das Gerät ist vorsichtig auszupacken. • Eine sichere Erdung des Geräts ist zu gewährleisten! • Bei der Montage des Geräts sind die elektrischen sicherheitsvorschriften genau zu beachten! •...
-
Seite 4: Verwendungszweck
/ ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. -
Seite 5: Technische Daten
Fördermediums dem gewöhnlichen kohlenstoffstahl gegenüber soll die aggressivität der normalluft mit der temperatur von -25 °c bis +40/60 °c nicht überschreiten. das Fördermedium darf keine staubpartikel und andere Feststoffe sowie klebrige stoffe und Faserstoffe enthalten. OV / OV / OV /... - Seite 6 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) OV / OV / OV / OV / OV / OV / OV / OV / OV / OV / OVK /...
- Seite 7 Gewicht, Modell Ø d Ø d OV 2E 200 OV 2E 250 / OV 2D 250 OV 4E 250 / OV 4D 250 OV 4E 300 / OV 4D 300 6,1 / 5,4 OV 4E 300 / OV 4D 300...
- Seite 8 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) außen-und anschlussabmessungen, mm Modell Gewicht, kg Ø d Ø d OV1 150 OV1 200 OV1 250 OV1 315 OVK1 außen-und anschlussabmessungen, mm...
- Seite 9 VKOM(z) außen-und anschlussabmessungen, mm Modell Gewicht, kg Ø d VKOM(z) 150 VKOM(z) 200 VKOM(z) 250 VKOM(z) 315 VKOM1(z) außen-und anschlussabmessungen, mm Modell Gewicht, kg Ø d VKOM1(z) 150 VKOM1(z) 200 VKOM1(z) 250 RM(z) VKOM(z) die ventilatoren werden an die lüftungsrohre mit einem durchmesser RM(z) von 150, 200 und 250 mm über die reduzierstücke (Modifikation aus...
-
Seite 10: Bauart Und Funktionsweise
/ ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) BAUART UND FUNKTIONSWEISE Die Ventilatoren OV und OVK bestehen aus einem Gehäuse (1) mit einem quadratischen oder runden Flansch. Ein lüftungsgitter (2), zusammengebaut mit einem elektrischen außenläufermotor und dem laufrad (5), ist mit den schrauben (4) am Gehäuse befestigt. -
Seite 11: Montage Und Betriebsvorbereitung
Erdung zu gewährleisten: die klemme an den schutzstromkreis anschließen. OV, OV1, OVK, OVK1 die ventilatoren der serien werden mit einem anschlussgehäuse mit Befestigungsöffnungen an der Wandoberfläche montiert:... - Seite 12 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) Montage des Ventilators OV Montage des Ventilators OVK www.ventilation-system.com...
- Seite 13 Montage des Ventilators OV1 und OVK1 www.ventilation-system.com...
- Seite 14 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) Montage des Ventilators VKF der ventilator ist für den rohreinbau mit hilfe von anschlussflanshen konstruiert. Bei der Montage des ventilators darauf zu achten, dass die luftstromrichtung mit einem Pfeil auf dem ventilatorgehäuse übereinstimmt.
- Seite 15 Montage des Ventilators VKOM(z) der ventilator ist für den rohreinbau über das reduzierstück RM(z), der lüftungsrohre mit unterschiedlichen durchmessern verbindet, und Befestigung mit den schlauchschellen konstruiert. die stromversorgung zum ventilator erfolgt über einen externen anschlusskasten. im lieferumfang sind die Montagehalter zur Montage des ventilators an der Montageoberfläche enthalten. Je nach lieferumfang sind zwei Montagemöglichkeiten möglich.
-
Seite 16: Netzanschluss
/ ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) Montage des Ventilators OV1 R NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN... - Seite 17 Anschluss von OV und OVK Anschluss von OV1 www.ventilation-system.com...
- Seite 18 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) Anschluss von VKF, VKOM(z), VKOM1(z) Anschluss von OVP www.ventilation-system.com...
-
Seite 19: Wartungshinweise
VKF, die VKOM(z), VKOM1(z) Befestigungsschrauben lösen oder bei die schlauchsachellen lösen. OVK, OV1, OVK1 zuerst die Befestigungsschraube (4) lösen und dann das Gitter mit dem Motor aus dem Gehäuse herausziehen. Wartung von OV, OVK Wartung von VKF www.ventilation-system.com... - Seite 20 / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) Wartung von OV1, OVK1 Wartung von OVP, VKOM(z), VKOM1(z) www.ventilation-system.com...
-
Seite 21: Störungsbehebung
Wartung von OV1 R STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Überprüfen sie die elektrischen anschlüsse und den keine stromversorgung. Betriebsstatus des leitungsschutzschalters. der ventilator startet beim schalten sie den ventilator aus. Beseitigen sie die anschalten nicht. Blockierter Motor. Blockierung des Motors. schalten sie den ventilator wieder ein. -
Seite 22: Herstellergarantie
/ ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) HERSTELLERGARANTIE das Produkt entspricht den Europäischen normen und standards, den richtlinien über niederspannung und elektromagnetische verträglichkeit. hiermit erklären wir, dass das Produkt mit den maßgeblichen anforderungen aus richtlinie 2014/30/Eu über elektromagnetische verträglichkeit, niederspannungsrichtlinie 2014/35/Eu und richtlinie 93/68/EWG über cE-kennzeichnung... -
Seite 23: Abnahmeprotokoll
Unterschrift des Käufers stempel des händlers MONTAGEPROTOKOLL das Gerät ov / ovk / vkF / ovP / ov1 / ОВК1 / ov1 r / vkoM(z) / vkoM1(z) _______ ist gemäß den anforderungen dieser Betriebsanleitung montiert und an das stromnetz angeschlossen. Firmenname... - Seite 24 v03dE-11...
