6
Wertefenster
7
Belegung der
Funktionstasten
8
Statuszeile
9
Messwertkanal
10 Sollwert (wird nur im
Run-Modus ange-
zeigt)
11 Einheit des Mess-
wertes
12 Istwert
13 Deckelstatus
14 Symbol für
Betriebszustand
15 aktive Phase
16 Symbol für
anliegende
Information
Version 04/2012, Rev. 2.4 vom 09.10.2019 • sb
Originalbetriebsanleitung

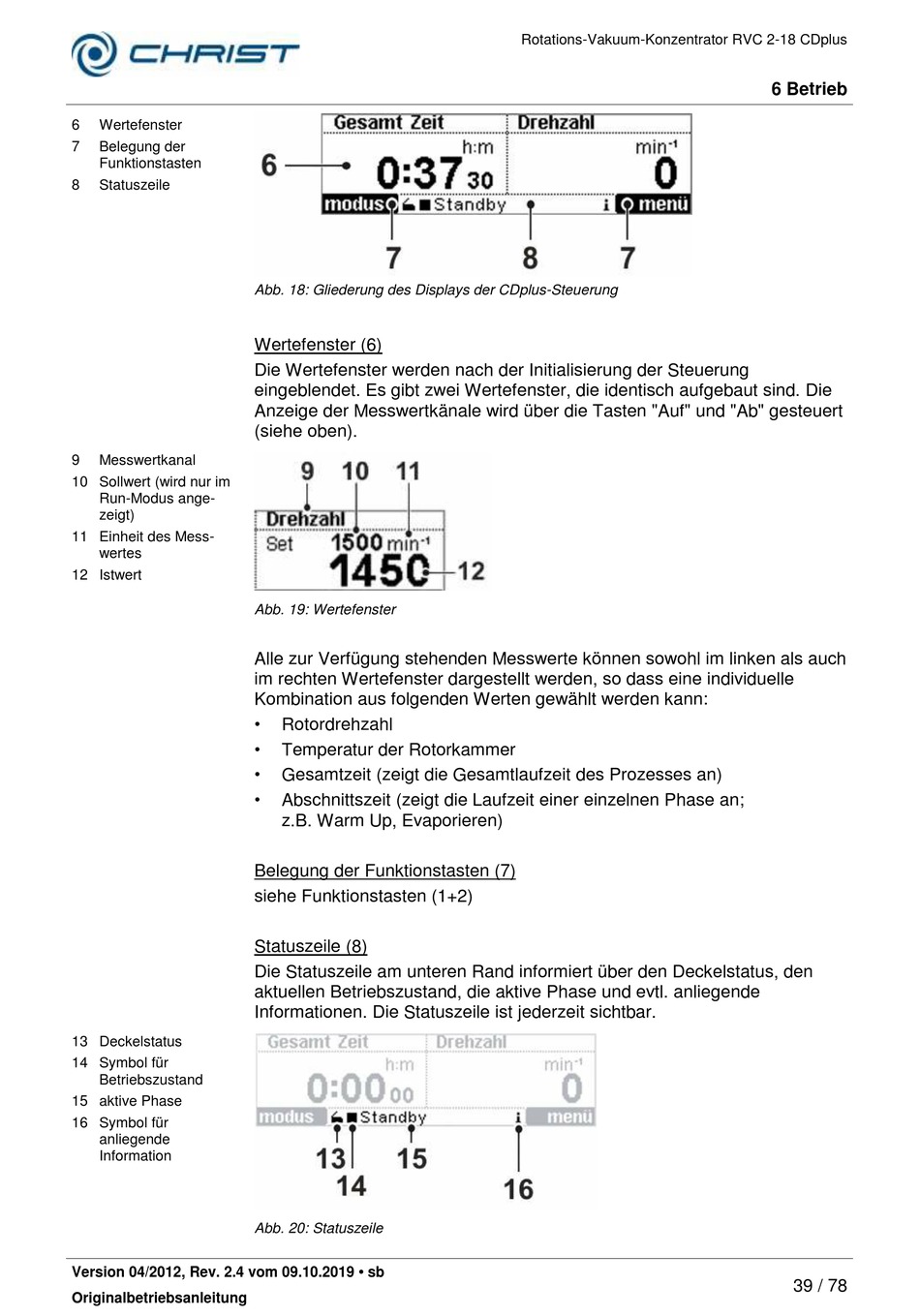

Abb. 18: Gliederung des Displays der CDplus-Steuerung
Wertefenster (6)
Die Wertefenster werden nach der Initialisierung der Steuerung
eingeblendet. Es gibt zwei Wertefenster, die identisch aufgebaut sind. Die
Anzeige der Messwertkänale wird über die Tasten "Auf" und "Ab" gesteuert
(siehe oben).
Abb. 19: Wertefenster
Alle zur Verfügung stehenden Messwerte können sowohl im linken als auch
im rechten Wertefenster dargestellt werden, so dass eine individuelle
Kombination aus folgenden Werten gewählt werden kann:
•
Rotordrehzahl
•
Temperatur der Rotorkammer
•
Gesamtzeit (zeigt die Gesamtlaufzeit des Prozesses an)
•
Abschnittszeit (zeigt die Laufzeit einer einzelnen Phase an;
z.B. Warm Up, Evaporieren)
Belegung der Funktionstasten (7)
siehe Funktionstasten (1+2)
Statuszeile (8)
Die Statuszeile am unteren Rand informiert über den Deckelstatus, den
aktuellen Betriebszustand, die aktive Phase und evtl. anliegende
Informationen. Die Statuszeile ist jederzeit sichtbar.
Abb. 20: Statuszeile
